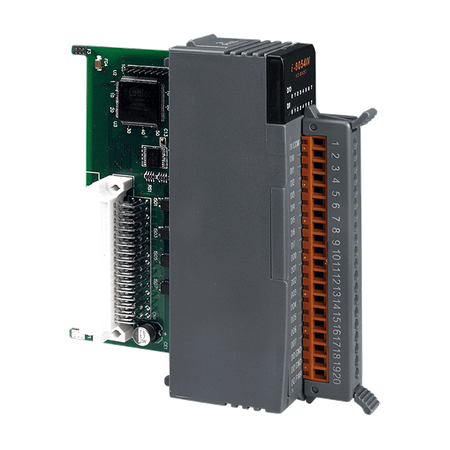

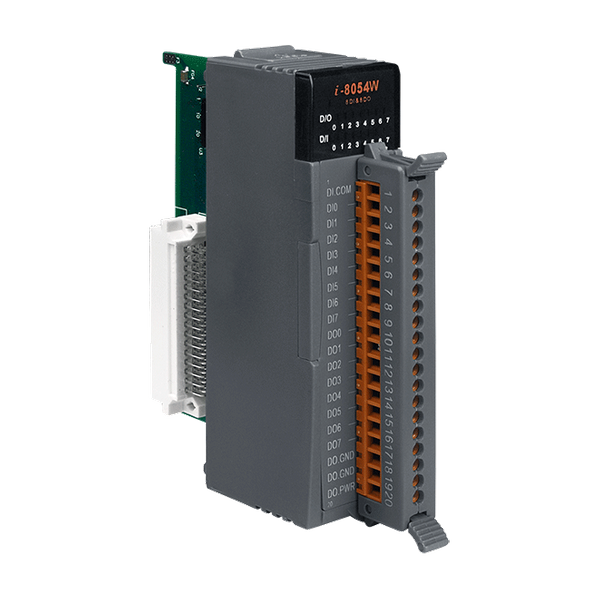

Name: I-8054W-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowe izolowane wejście cyfrowe i 8-kanałowe izolowane wyjście cyfrowe
• Kanały wyjściowe cyfrowe typu sink z ochroną przed przeciążeniem
• Ochrona przed zwarciem i przetężeniem

Wprowadzenie

Moduł I-8054W oferuje 8 izolowanych kanałów wejściowych cyfrowych i 8 izolowanych kanałów wyjściowych cyfrowych. I-8054W obsługuje wyjścia typu sink z ochroną przed zwarciem. I-8054W zawiera 16 wskaźników LED, które mogą być używane do monitorowania stanu kanałów wejściowych i wyjściowych cyfrowych, oraz dostępne są opcje konfigurowania zarówno wartości włączenia zasilania, jak i wartości bezpiecznych. Oferuje standardową ochronę ESD 4 kV i izolację wewnątrzmodułową 3750 VDC.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 16 x I/O
Wejście cyfrowe
Wejście cyfrowe: Kanały:	8
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	+10 ~ +50 VDC
Wejście cyfrowe: OFF Poziom napięcia:	+4 VDC max.
Digital Input: Input Impedance:	10 kΩ, 0.5 W
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+5 VDC ~ +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	700 mA/Channel
Power
Power: Consumption:	0.55 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 102 x 115 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +85 °C
Environment: Humidity:	5 ~ 95% RH, Non-condensing
Status:	Available
