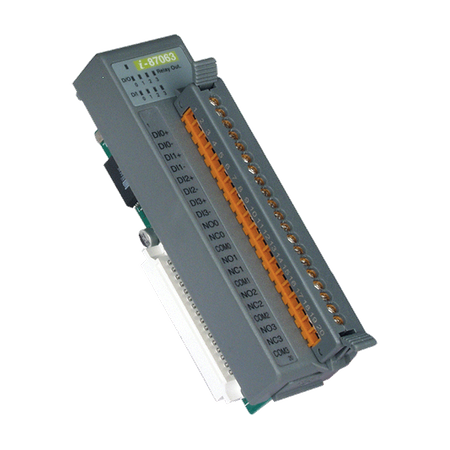

Name: I-87063-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 4-kanałowe Wejście Cyfrowe i 4-kanałowe Wyjście Przekaźnikowe
• Wyjście Przekaźnikowe typu Form C
• Kanały Wejścia Cyfrowego typu Sink i Source
• Kanały Wejścia Cyfrowego mogą być używane jako liczniki 16-bitowe
• Konfigurowalna wartość uruchomienia
• Konfigurowalna wartość bezpieczna
• Ochrona ESD 4 kV
• Izolacja wewnątrzmodułowa 3750 VDC

Wprowadzenie

Moduł I-87063 zapewnia 4 izolowane kanały Wejścia Cyfrowego i 4 kanały Wyjścia Przekaźnikowego typu Form C. Wszystkie kanały Wejścia Cyfrowego mogą być używane jako 16-bitowe liczniki. Dodatkowo, typ Wejścia Cyfrowego (sink lub source) można wybrać poprzez odpowiednie podłączenie przewodów. I-87063 zawiera 8 wskaźników LED, które mogą być używane do monitorowania stanu Wejścia Cyfrowego i Wyjścia Przekaźnikowego, oraz oferuje opcje konfigurowania wartości uruchomienia i wartości bezpiecznej. Moduł zapewnia także ochronę ESD 4 kV oraz izolację wewnątrzmodułową 3750 VDC, co zwiększa jego odporność na zakłócenia w trudnych warunkach przemysłowych.

Zastosowania

• Automatyka Budynkowa
• Automatyka Fabryczna
• Automatyka Maszyn
• Zdalne Utrzymanie
• Zdalna Diagnoza
• Sprzęt Testujący

Parametry techniczne:

Product Range:	I-8K/I-87K Series (Low Profile)
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 Vrms
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 8 x I/O
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+3.5 VDC ~ +30 VDC
Digital Input/Counter: OFF Voltage Level:	+1 VDC Max.
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Input Impedance:	3 kΩ, 0.25 W
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	4 (Form C)
Wyjście przekaźnikowe: Typ:	Przekaźnik sygnału
Relay Output: Contact Rating:	Form C: , 2 A @ 30 VDC (Resistive Load) , 0.6 A @ 125 VAC (Resistive Load)
Relay Output: Operate Time:	10 ms (Max.)
Relay Output: Release Time:	5 ms (Max.)
Relay Output: Electrical Endurance:	1 × 10^5 ops.
Relay Output: Mechanical Endurance:	5 × 10^6 ops.
Relay Output: Power on Value:	Yes
Relay Output: Safe Value:	Yes
Porty COM
Porty COM: Szybkość transmisji:	115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Consumption:	1.0 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	31 x 116 x 88 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	5 ~ 95% RH, Non-condensing
Status:	Available
