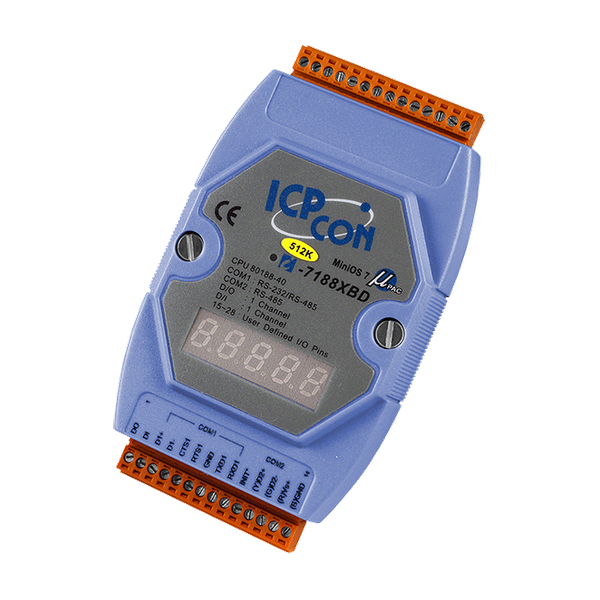

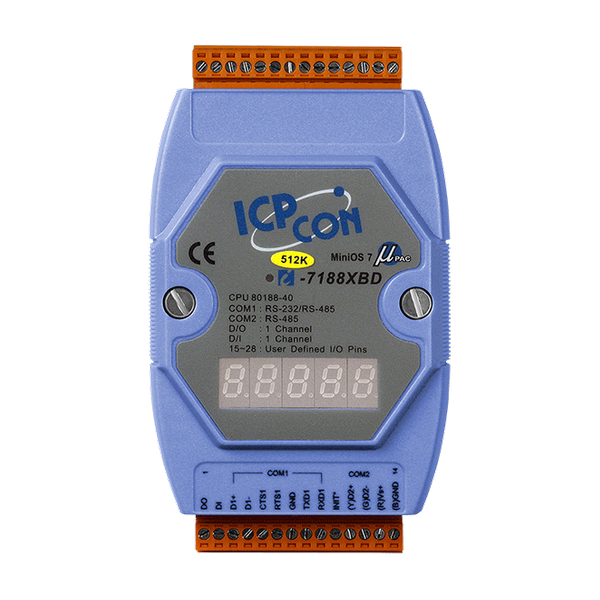

Name: I-7188XBD-512
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Wbudowany wydajny MiniOS7 od ICP DAS
• Łatwe w użyciu narzędzia do tworzenia oprogramowania (w języku C)
• Różnorodne media pamięci
‣ 512 KB Flash
‣ 2 KB EEPROM
• Różnorodne interfejsy komunikacyjne
‣ RS-232
‣ RS-485
• Wbudowane wejścia/wyjścia cyfrowe
‣ 1 wejście na sucho
‣ 1 wyjście typu otwarty kolektor
• 64-bitowy sprzętowy numer seryjny
• Interfejs magistrali rozszerzeń I/O
• Wyświetlacz LED 5-cyfrowy 7-segmentowy
• Programowalny wskaźnik LED
• Wbudowany timer Watchdog

Wprowadzenie

I-7188XBD-512 jest przeznaczony do zastosowań przemysłowych i może zastąpić urządzenia PC lub PLC w trudnych warunkach. Kontroler I-7188XBD-512 jest zaprojektowany dla systemów wbudowanych o wysokiej niezawodności, zgodności z komputerami PC i kompaktowych rozmiarach w rozsądnej cenie.

Kontrolery mogą być zintegrowane z produktem OEM jako centralny komponent procesora. Budując swój produkt wokół kontrolera I-7188XBD-512, skracasz czas od projektu do wprowadzenia na rynek, obniżasz koszty rozwoju, minimalizujesz ryzyko techniczne i dostarczasz bardziej niezawodny produkt. W zależności od rodzaju opracowywanych programów firmware wbudowanych oraz rozszerzenia I/O, I-7188XBD-512 może być używany jako wszechstronny kontroler.

Parametry techniczne:

Product Range:	uPAC-7186/I-7188
Software
Software: OS:	MiniOS7
Software: Development:	C Language
Moduł CPU
CPU Module: CPU:	80188, 40 MHz or compatible
CPU Module: 64-bit Hardware Serial Number:	Yes
CPU Module: EEPROM:	2 KB
CPU Module: Flash:	512 KB
CPU Module: NVRAM:	31 Bytes
CPU Module: SRAM:	512 KB
CPU Module: Real Time Clock:	Provide seconds, minutes, hours, day of week, month, year
CPU Module: Watchdog Timer:	Yes
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	1 x System
Wejście cyfrowe
Wejście cyfrowe: Kanały:	1
Wejście cyfrowe: Typ:	Styk suchy
Wejście cyfrowe: ON Poziom napięcia:	Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:	Otwórz
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	1
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Napięcie obciążenia:	+30 VDC max.
Wyjście cyfrowe: Prąd obciążenia:	100 mA
Rozszerzenie I/O
I/O Expansion: I/O Type:	X-board
Porty COM
Porty COM: Porty:	1 x RS-485, 1 x RS-232/RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
Power
Power: Input Range:	+10 ~ 30 VDC
Power: Consumption:	3.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 33 (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
