Główne cechy
• 80188, 40 MHz CPU
• MiniOS7 w środku
• Wbudowany ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
• Obsługa Modbus RTU/ASCII Master
• Obsługa Modbus RTU Slave
Wprowadzenie

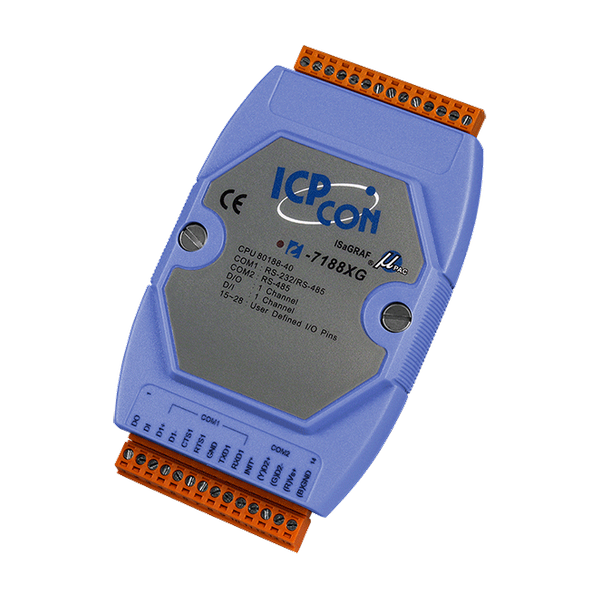

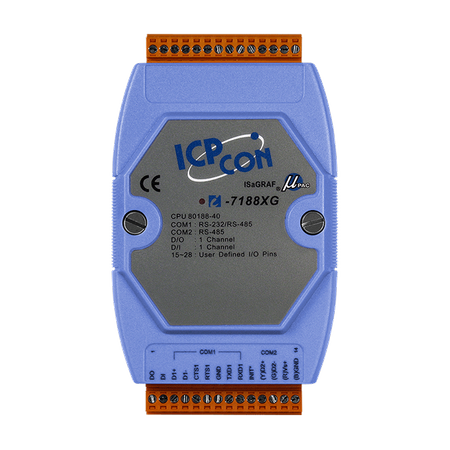

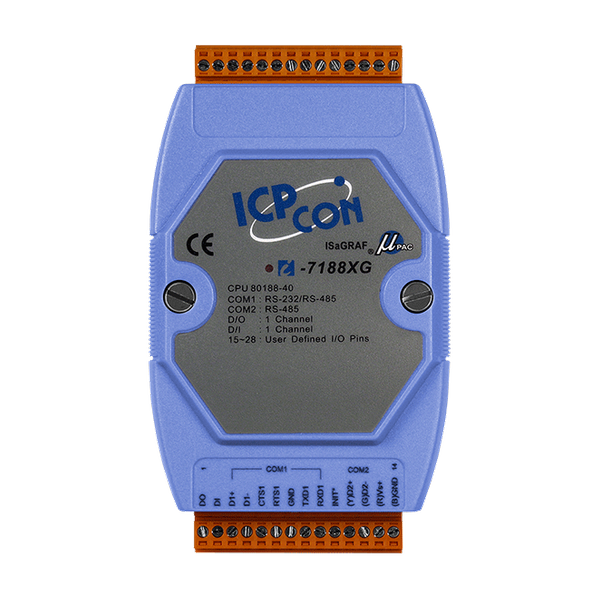

Seria I-7188XG (I-7188XG, I-7188XGD) to kompaktowy PAC z ISaGRAF SoftLogic. Posiada 2 porty szeregowe (COM1: RS-232/RS-485 & COM2: RS-485). Użytkownik może wybrać płytę rozszerzeń I/O, X-Board, aby rozszerzyć porty COM, I/O lub pamięć serii I-7188XG.
I-7188XGD jest taki sam jak I-7188XG, ale wyposażony w 5-cyfrowy wyświetlacz LED 7-segmentowy.
Uwaga:
ISaGRAF nie może działać na 64-bitowych komputerach z systemem Windows 7/8. Win-GRAF byłby właściwym wyborem.
I-7188XGD jest taki sam jak I-7188XG, ale wyposażony w 5-cyfrowy wyświetlacz LED 7-segmentowy.
Uwaga:
ISaGRAF nie może działać na 64-bitowych komputerach z systemem Windows 7/8. Win-GRAF byłby właściwym wyborem.
Zastosowania
Parametry techniczne:
| Product Range: | uPAC-7186EG/I-7188XG/I-7188EG |
Software | |
| Software: OS: | MiniOS7 |
| Software: Protocol: | • NET ID ,
• Modbus RTU/ASCII Master ,
• Modbus RTU Slave ,
• DCON Protocol ,
• User-defined Protocol ,
• I/O Type: DCON, Modbus RTU remote I/O ,
• Fbus ,
• SMS |
| Software: Development: | Embedded ISaGRAF Ver.3 SoftLogic (IEC 61131-3) |
Moduł CPU | |
| CPU Module: CPU: | 80188, 40 MHz |
| CPU Module: 64-bit Hardware Serial Number: | Yes |
| CPU Module: EEPROM: | 2 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: NVRAM: | 31 Bytes |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Real Time Clock: | Provide seconds, minutes, hours, dates, day of week, month, year |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 1 |
| Wejście cyfrowe: Typ: | Styk suchy |
| Wejście cyfrowe: ON Poziom napięcia: | Blisko GND |
| Wejście cyfrowe: OFF Poziom napięcia: | Otwórz |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 1 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Napięcie obciążenia: | +30 VDC max. |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | X-board |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485, Non-isolated ,
1 x RS-232/485, Non-isolated |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
Power | |
| Power: Input Range: | +10 ~ 30 VDC |
| Power: Consumption: | 2.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 119 x 33 (W x H x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
