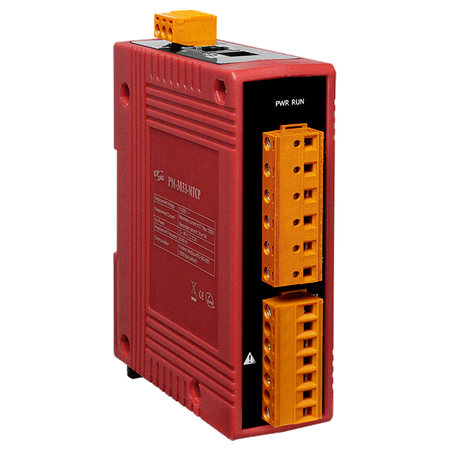

Name: PM-3033-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Energiomierz dwukierunkowy
• Pomiar mocy metodą True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W

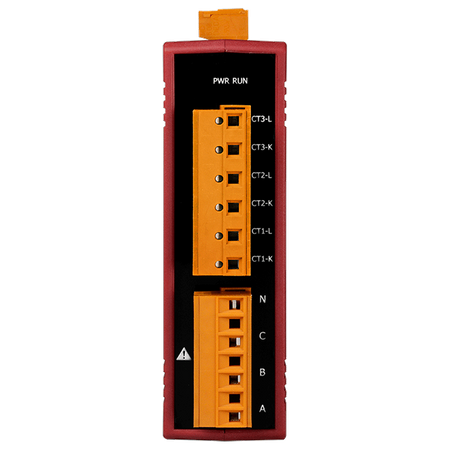

• Bezpośrednie wejście z przekładników prądowych 1A/5A po stronie wtórnej
• Pomiar napięcia do 500 V
• Dokładność pomiaru mocy lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus TCP
• IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane, wydajne i opłacalne inteligentne mierniki mocy z serii PM-3033, które pozwalają na dostęp do rzeczywistego zużycia energii dla trójfazowego pomiaru mocy. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-3033 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Bezpośrednie wejście z typowych przekładników prądowych „strona wtórna 1A/5A”. Dedykowane przekładniki prądowe nie są już potrzebne, co obniża koszty wdrożenia. Działa na szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co pozwala na globalną kompatybilność. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen, co ułatwia integrację.

Zastosowania

• Monitorowanie generatorów
• Systemy rozdzielcze rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	0
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
