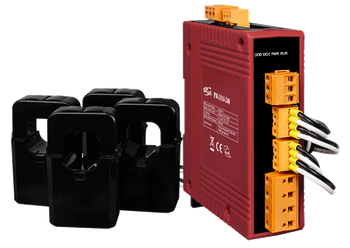

PM-3112-160

  • Modbus RTU, dwupętlowy jednogfazowy miernik mocy; zawiera przekładniki prądowe 100A (średnica wewnętrzna 16 mm; przewód 1,8 m) x 2 (RoHS)
  • PM-3112-160
  • PM-3112-160
  • PM-3112-160
  • PM-3112-160
  • PM-3112-160

Główne cechy

• Pomiary rzeczywistej wartości skutecznej (True RMS)
• Analiza energii dla 1P2W, 1P4W
• Pomiary prądu do 100 A
• Pomiary napięcia do 300 V
• Klipsy pomiarowe CT dla łatwej instalacji
• Dokładność lepsza niż 0,5% (PF=1)
• Obsługa protokołu Modbus RTU
• Obsługa 2 wyjść przekaźnikowych (Form A)
• Zgodność z IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS prezentuje najbardziej zaawansowane, skuteczne i ekonomiczne inteligentne liczniki mocy serii PM-3000, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla jednofazowych pomiarów mocy. Dzięki wysokiej dokładności (< 0,5%, PF=1), seria PM-3000 może być stosowana zarówno na niskonapięciowej stronie pierwotnej, jak i średnio/wysokonapięciowej stronie wtórnej, umożliwiając użytkownikom uzyskanie niezawodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i ekonomiczne liczniki mocy wyposażone są w rewolucyjne przewodowe klipsy CT (różne typy, wspierające prąd wejściowy do 200 A). Działają w szerokim zakresie napięć wejściowych 10 ~ 300 VAC, co zapewnia kompatybilność na całym świecie. Dzięki 2 kanałom wyjść przekaźnikowych mogą być połączone z syrenami lub oświetleniem dla sygnałów alarmowych. Wspierają również protokoły Modbus RTU, Modbus TCP lub CANopen, co ułatwia integrację.

Zastosowania


• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
pixel
Parametry techniczne:
Product Range:
Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:
1P2W-2CT
AC Power Measurement: Loops:
Single-phase
AC Power Measurement: Input Voltage:
10 ~ 300 V
AC Power Measurement: Input Current:
CTØ16 mm (0.1 A ~ 100 A)
AC Power Measurement: Input Frequency:
50/60 Hz
AC Power Measurement: W Accuracy:
Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:
True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:
1 Second
CT
CT: Includes CTs:
2
CT: Type:
Clip
CT: Max. Current:
100 A
CT: Inside Diameter:
16 mm
CT: Leading Cable:
1.8 m
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:
N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:
Modbus RTU
COM Ports: Isolation:
3000 VDC
Power
Power: Input Range:
+12 ~ 48 VDC
Power: Consumption:
2 W
Power: Alarm Output:
Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
33 x 127 x 100 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-20 ~ +70 °C
Environment: Storage Temperature:
-25 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
