PM-3114-160

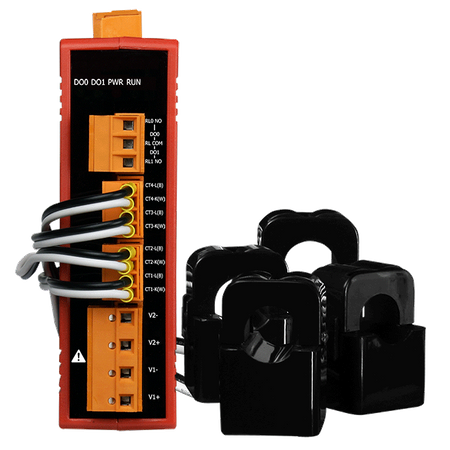

  • Modbus RTU, Jednofazowy Licznik Energii Elektrycznej z 4 obwodami; zawiera przekładniki prądowe 100A (średnica wewnętrzna 16 mm; przewód 1,8 m) x 4 (RoHS)
  • PM-3114-160
  • PM-3114-160
  • PM-3114-160
  • PM-3114-160

Główne cechy

• Pomiary mocy True RMS
• Analiza energii dla 1P2W, 1P4W
• Pomiary prądu do 100 A z różnym współczynnikiem CT
• Pomiary napięcia do 300 V
• Klipsowe CT dla łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Obsługuje protokół Modbus RTU
• Obsługuje 2 wyjścia przekaźnikowe mocy (Form A)
• IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane, kosztowo efektywne inteligentne mierniki mocy serii PM-3000, które umożliwiają dostęp do rzeczywistego zużycia energii dla jednofazowych pomiarów mocy. Dzięki wysokiej dokładności (< 0,5%, PF=1), seria PM-3000 może być stosowana zarówno na niskonapięciowej stronie pierwotnej, jak i/lub średnio/wysokonapięciowej stronie wtórnej, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i kosztowo efektywne mierniki mocy są wyposażone w przełomowy przewodowy klipsowy CT (różne typy, wsparcie dla prądów wejściowych do 200 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 300 VAC, co pozwala na globalną kompatybilność. Z dwoma kanałami wyjść przekaźnikowych może być połączony z syrenami lub oświetleniem dla komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania


• Monitorowanie generatora
• Systemy rozdzielcze przełączników
• Zarządzanie energią
• Analiza jakości mocy
pixel
Parametry techniczne:
Product Range:
Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:
1P4W-4CT
AC Power Measurement: Loops:
Single-phase
AC Power Measurement: Input Voltage:
10 ~ 300 V
AC Power Measurement: Input Current:
CTØ16 mm (0.1 A ~ 100 A)
AC Power Measurement: Input Frequency:
50/60 Hz
AC Power Measurement: W Accuracy:
Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:
True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:
1 Second
CT
CT: Includes CTs:
4
CT: Type:
Clip
CT: Max. Current:
100 A
CT: Inside Diameter:
16 mm
CT: Leading Cable:
1.8 m
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:
N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:
Modbus RTU
COM Ports: Isolation:
3000 VDC
Power
Power: Input Range:
+12 ~ 48 VDC
Power: Consumption:
2 W
Power: Alarm Output:
Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
33 x 127 x 100 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-20 ~ +70 °C
Environment: Storage Temperature:
-25 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available

Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
