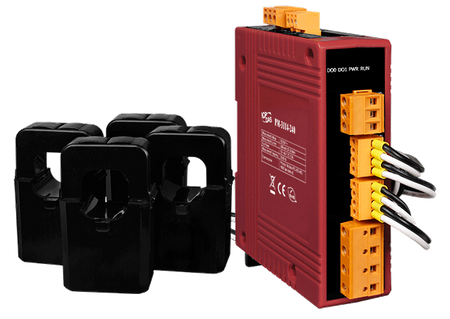

PM-3114-240

  • Modbus RTU, jednofazowy licznik energii elektrycznej, 4 pętle; zawiera 4 przekładniki prądowe 200A (Średnica wewnętrzna 24 mm; przewód o długości 1.8 m) (RoHS)
  • PM-3114-240
  • PM-3114-240
  • PM-3114-240
  • PM-3114-240

Główne cechy

• Pomiary mocy True RMS
• Analiza energii dla 1P2W, 1P4W
• Pomiary prądu do 200 A z różnymi przekładnikami prądowymi
• Pomiary napięcia do 300 V
• Przekładnik prądowy na zaciskach do łatwej instalacji
• Dokładność pomiaru mocy lepsza niż 0,5% (PF=1)
• Obsługuje protokół Modbus RTU
• Obsługuje 2 wyjścia przekaźnikowe (typ A)
• Zgodność z IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane, wydajne i opłacalne inteligentne liczniki mocy z serii PM-3000, które zapewniają dostęp w czasie rzeczywistym do zużycia energii elektrycznej w pomiarach jednofazowych. Dzięki wysokiej dokładności (< 0,5%, PF=1) seria PM-3000 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i opłacalne liczniki mocy są wyposażone w rewolucyjne przewodowe przekładniki prądowe na zaciskach (różne typy, obsługujące prąd wejściowy do 200 A). Działają w szerokim zakresie napięć wejściowych 10 ~ 300 VAC, co umożliwia zgodność na całym świecie. Dzięki 2-kanałowym wyjściom przekaźnikowym można je połączyć z syrenami lub oświetleniem do powiadomień alarmowych. Obsługują także protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania


• Monitorowanie generatora
• Systemy rozdzielcze urządzeń rozdzielczych
• Zarządzanie energią
• Analiza jakości energii
pixel
Parametry techniczne:
Product Range:
Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:
1P4W-4CT
AC Power Measurement: Loops:
Single-phase
AC Power Measurement: Input Voltage:
10 ~ 300 V
AC Power Measurement: Input Current:
CTØ24 mm (0.15 A ~ 200 A)
AC Power Measurement: Input Frequency:
50/60 Hz
AC Power Measurement: W Accuracy:
Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:
True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:
1 Second
CT
CT: Includes CTs:
4
CT: Type:
Clip
CT: Max. Current:
200 A
CT: Inside Diameter:
24 mm
CT: Leading Cable:
1.8 m
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:
N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:
Modbus RTU
COM Ports: Isolation:
3000 VDC
Power
Power: Input Range:
+12 ~ 48 VDC
Power: Consumption:
2 W
Power: Alarm Output:
Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
33 x 127 x 100 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-20 ~ +70 °C
Environment: Storage Temperature:
-25 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
