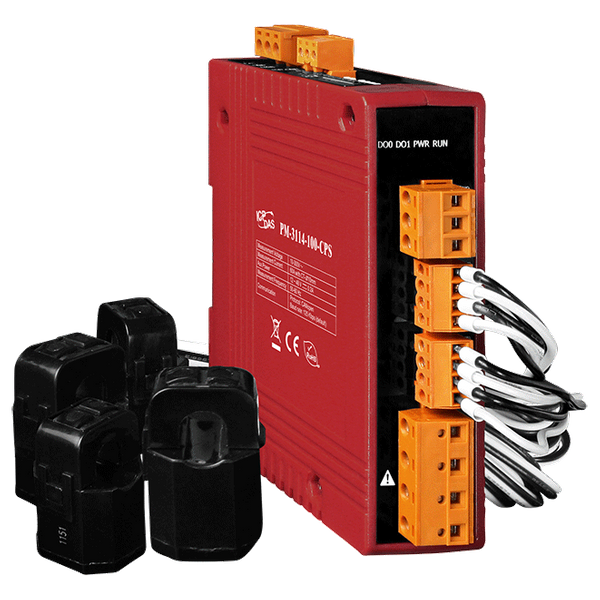

PM-3114-100-CPS

  • CANopen, 4 pętle, jednofazowy watomierz; zawiera przekładnik prądowy 60A (średnica wewnętrzna 10 mm; przewód 1.8 m) x 4 (RoHS)
  • PM-3114-100-CPS
  • PM-3114-100-CPS
  • PM-3114-100-CPS

Główne cechy

• True RMS Power Measurements
• Analiza energii dla 1P2W, 1P4W
• Pomiar prądu do 60 A
• Pomiar napięcia do 300 V
• Clip-on CT dla łatwej instalacji
• Dokładność W lepsza niż 0.5% (PF=1)
• Obsługa protokołu CANopen
• Obsługa 2 wyjść przekaźnikowych (Form A)
• IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS przedstawia najpotężniejsze, ekonomiczne i zaawansowane mierniki energii elektrycznej serii PM-3000, które zapewniają dostęp do rzeczywistego zużycia energii elektrycznej dla jednofazowego pomiaru mocy. Dzięki wysokiej dokładności (< 0.5%, PF=1) seria PM-3000 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i pośredniczącej/wewnętrznej strony wysokiego napięcia, umożliwiając użytkownikom uzyskanie niezawodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i ekonomiczne mierniki zasilania są wyposażone w rewolucyjne, przewodowe zaciskane CT (różne typy, obsługujące prąd wejściowy do 200 A). Działa w szerokim zakresie napięć wejściowych od 10 do 300 VAC, co pozwala na ogólnoświatową kompatybilność. Z dwoma kanałami przekaźnikowymi, można je połączyć z syrenami lub oświetleniem dla wiadomości alarmowych. Obsługuje protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania


• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• analiza jakości zasilania
pixel
Parametry techniczne:
Product Range:
Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:
1P4W-4CT
AC Power Measurement: Loops:
Single-phase
AC Power Measurement: Input Voltage:
10 ~ 300 V
AC Power Measurement: Input Current:
CTØ10 mm (0.05 A ~ 60 A)
AC Power Measurement: Input Frequency:
50/60 Hz
AC Power Measurement: W Accuracy:
Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:
True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:
1 Second
CT
CT: Includes CTs:
4
CT: Type:
Clip
CT: Max. Current:
60 A
CT: Inside Diameter:
10 mm
CT: Leading Cable:
1.8 m
CANopen
CANopen: Baud Rate:
125 k (default), 250 k, 500 k, 1 M; DIP Switch Selectable
CANopen: Protocol:
CANopen
Power
Power: Input Range:
+12 ~ 48 VDC
Power: Consumption:
2 W
Power: Alarm Output:
Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
33 x 127 x 100 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-20 ~ +70 °C
Environment: Storage Temperature:
-25 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
