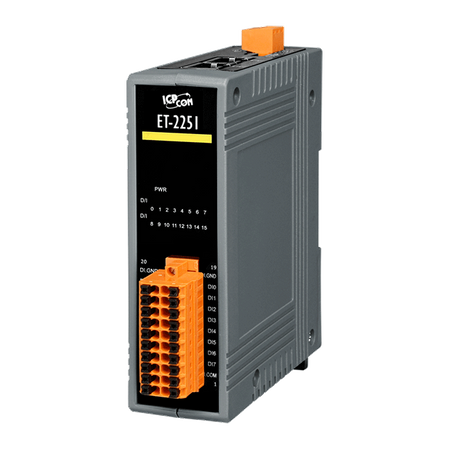

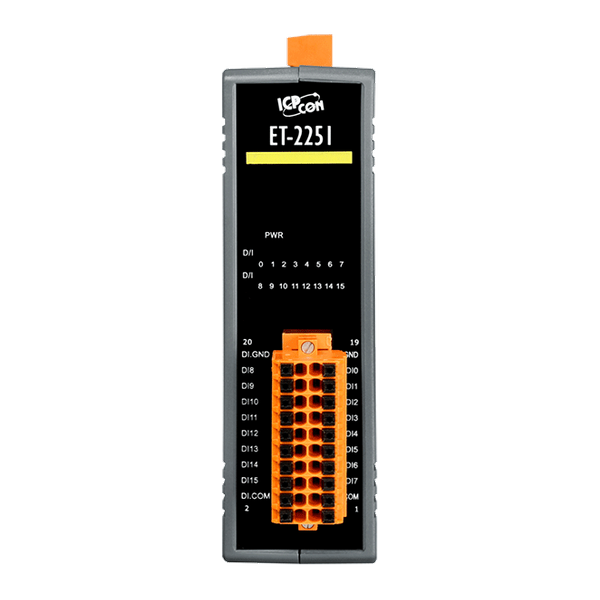

Name: ET-2251
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Serwer WWW do konfiguracji
Obsługuje protokoły Modbus TCP/UDP, MQTT i SNMP V2c
2-portowy przełącznik Ethernet (LAN Bypass) do okablowania łańcuchowego
Obsługa podwójnego watchdoga
Połączenie parowane I/O (Push i Pull)
Wbudowane I/O
- (P)ET-2251: 16-kanałowy DI (mokre/suche)
- (P)ET-2251-32: 32-kanałowy DI (mokre/suche)
Wyświetlacz LED wskazujący status I/O

Wprowadzenie

ET-2251 to moduł wejść cyfrowych (mokre/suche) z 16 kanałami, z których każdy może działać jako licznik 32-bitowy. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, ułatwiający topologię łańcuchową. Ta funkcja oferuje elastyczność w konfiguracji urządzeń, upraszcza instalację i obniża koszty infrastruktury. Dodatkowo moduł zapewnia ochronę EMS (EFT/ESD/Surge) i izolację I/O 3000 VDC, zwiększając zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.

Ponadto moduł obsługuje funkcjonalność parowania połączeń I/O, umożliwiając nawiązywanie połączeń DI-do-DO zdalnie przez Ethernet. Po skonfigurowaniu lokalne dane DI mogą być zapisywane do zdalnych kanałów DO w trybie Push za pośrednictwem Modbus TCP.

ET-2251 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po połączeniu z serwerem pośredniczącym MQTT, może publikować bieżący stan I/O w postaci tematów oraz odbierać wiadomości z subskrybowanym tematów. W przypadku rozłączenia pomiędzy modułem a brokerem podczas komunikacji, mechanizm jego ponownego połączenia może automatycznie przywrócić połączenie. Dodatkowo mechanizm Keep-Alive Interval zapewnia ciągłość połączenia z brokerem.

ET-2251 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania do zarządzania siecią SNMP. Umożliwia to administratorom monitorowanie statusu modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów, gdy pojawiają się zmiany w statusach I/O lub podczas restartów, informując ich o statusach kanałów na bieżąco.

Zastosowania

• Automatyka przemysłowa
• Automatyka maszyn
• Automatyka budynków
• Zdalna diagnostyka i konserwacja
• Sprzęt testowy

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	Ethernet: 1500 VDC , I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±8 kV Contact for Each Terminal , ±16 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	16
Wejście cyfrowe/licznik: Typ:	Styk suchy , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +5 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +1 VDC (max.)
Digital Input/Counter: Max. Counts:	4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:	3 kHz
Digital Input/Counter: Input Impedance:	7.5 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Digital Input/Counter: Low Pass Filter:	1 ~ 6500 ms (0.08 Hz ~ 500 Hz)
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT, SNMP V2c
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	3.0 W (max.)
Power: Powered from Terminal Block:	+10 ~ +30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 126 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
