Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Obsługa protokołów Modbus TCP i Modbus UDP
- Bezpieczeństwo komunikacji
- Podwójny watchdog
- Wbudowane I/O
- 3-osiowe 32-bitowe wejścia enkodera/licznika
- 1 MHz maks. dla trybu kwadraturowego
- 4 MHz maks. dla trybu CW/CCW, Pulse/Direction
- Retencja wartości licznika
Wprowadzenie

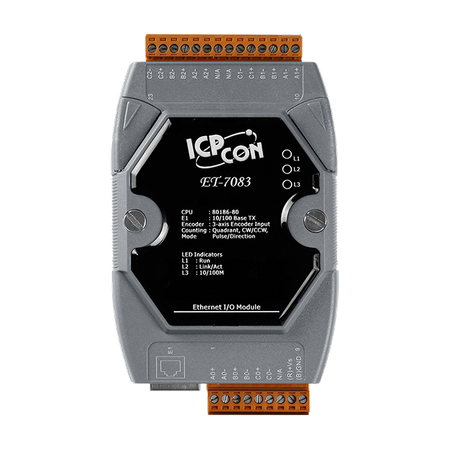

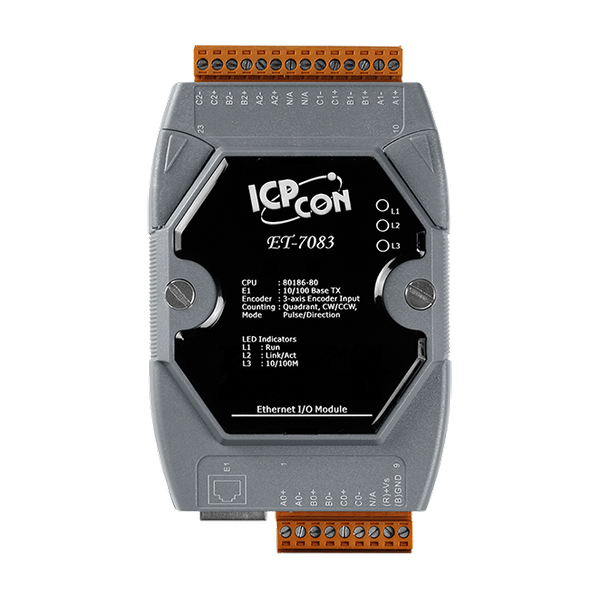

ET-7083 jest 3-osiowym modułem enkodera/licznika o wysokiej prędkości. Każda oś może być indywidualnie skonfigurowana do trybów liczenia Quadrant, Pulse/Direction lub CW/CCW. Maksymalna szybkość wejściowa dla trybu kwadraturowego wynosi 1 MHz, a dla trybów Pulse/Direction, CW/CCW wynosi 4 MHz. Moduł enkodera/licznika jest wyposażony w pamięć FRAM, która zachowuje wartość licznika po wyłączeniu zasilania. FRAM jest pamięcią nieulotną, która może przechować zapisane dane nawet po wyłączeniu zasilania. Zachowanie danych może trwać do 10 lat. Funkcja ta może być skonfigurowana jako włączona lub wyłączona.
Zastosowania
Automatyka budynkowa, Automatyka fabryczna, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka i sprzęt testowy.
| Product Range: | ET-7000 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | Ethernet: 1500 VDC ,
I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 3-axis |
| Counter/Frequency/Encoder Input: Counter Mode: | Quadrant ,
CW/CCW ,
Pulse/Direction |
| Counter/Frequency/Encoder Input: Bits: | 32-bit |
| Counter/Frequency/Encoder Input: ON Voltage Level: | 5 V: +3.5 to +5 VDC ,
12 V with 1 kΩ External Resistor: +5 to +12 VDC ,
24 V with 2 kΩ External Resistor: +7 to +24 VDC |
| Counter/Frequency/Encoder Input: OFF Voltage Level: | +2 VDC (max.) |
| Counter/Frequency/Encoder Input: Individual Channel Configuration: | Yes |
| Counter/Frequency/Encoder Input: Max. Speed: | Quadrant mode: 1 MHz ,
CW/CCW mode: 4 MHz ,
Pulse/Direction mode: 4 MHz |
| Counter/Frequency/Encoder Input: Counter Value Retention: | Yes |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 2.7 W (max.) |
| Power: Powered from Terminal Block: | +10 to +30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
