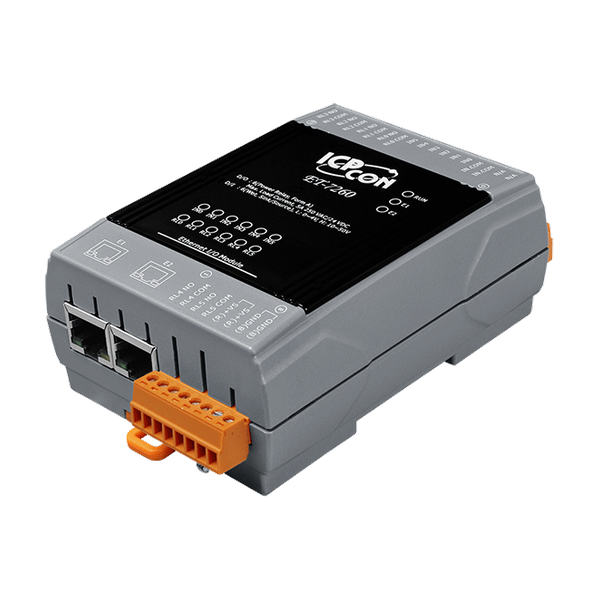

ET-7260

  • Moduł Ethernet I/O z 2-portowym przełącznikiem Ethernet, 6-kanałowymi wejściami cyfrowymi, 6-kanałowymi przekaźnikami mocy (RoHS)
  • ET-7260
  • ET-7260
  • ET-7260

Główne cechy

  • Wbudowany serwer WWW
  • Web HMI
  • Obsługa zarówno protokołów Modbus TCP, jak i Modbus UDP
  • Bezpieczeństwo komunikacji
  • Przełącznik Ethernet z 2 portami do topologii Daisy-Chain
  • Podwójny watchdog
  • Połączenie I/O w parach
  • Wbudowane wejścia/wyjścia
    • DI/Counter: 6 kanałów
    • Przekaźniki mocy: 6 kanałów

Wprowadzenie

ET-7260 oferuje 6 kanałów cyfrowych wejść typu wet contact oraz 6 przekaźników elektromagnetycznych typu A. Posiada izolację optyczną zapewniającą ochronę przed przepięciami o wartości 3000 VDC, jednak nie posiada izolacji międzykanałowej. Każdy kanał wejściowy może być używany jako licznik 32-bitowy. Wartość przy załączeniu zasilania i wartość bezpieczna przekaźnika są programowalne. Uwaga: Gdy obciążenia indukcyjne są podłączone do przekaźników, może powstać duża siła elektromotoryczna przeciwna w momencie załączania przekaźnika z powodu energii zmagazynowanej w obciążeniu. Te napięcia powrotne mogą poważnie uszkodzić styki przekaźnika i znacznie skrócić jego żywotność. Ogranicz napięcia powrotne przy obciążeniu indukcyjnym za pomocą diody zwrotnej dla obciążeń prądu stałego lub warystora tlenku metalu dla obciążeń prądu zmiennego.

Zastosowania

Automatyka budynkowa, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka, Urządzenia testujące.

pixel
Parametry techniczne:
Product Range:
ET-7200
Software
Software: Built-in Web Server:
Yes
Moduł CPU
CPU Module: Watchdog Timer:
Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:
Ethernet: 1500 VDC
,
I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):
±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):
±4 kV Contact for each Terminal
,
±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):
±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:
Run, Ethernet, I/O
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:
6
Wejście cyfrowe/licznik: Typ:
Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):
Sink/Source
Digital Input/Counter: ON Voltage Level:
+10 to +50 VDC
Digital Input/Counter: OFF Voltage Level:
+4 VDC (max.)
Digital Input/Counter: Max. Counts:
4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:
100 Hz
Digital Input/Counter: Min. Pulse Width:
5 ms
Digital Input/Counter: Input Impedance:
10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:
+70 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:
6
Wyjście przekaźnikowe: Typ:
Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:
5 A @ 250 VAC/24 VDC (Resistive Load)
Relay Output: Operate Time:
10 ms (Max.)
Relay Output: Release Time:
5 ms (Max.)
Relay Output: Electrical Endurance:
10^5 ops.
Relay Output: Mechanical Endurance:
2 × 10^7 ops.
Relay Output: Power on Value:
Programmable
Relay Output: Safe Value:
Programmable
ETHERNET
Ethernet: Porty:
2 x RJ-45, 10/100 Base-TX, Swtich Ports
Ethernet: LAN bypass:
Yes
Ethernet: Access Control:
ID, Password and IP Filter
Ethernet: Protocol:
Modbus TCP, Modbus UDP
Power
Power: Reverse Polarity Protection:
Yes
Power: Consumption:
3.6 W (max.)
Power: Powered from Terminal Block:
+12 to +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):
76 x 120 x 38 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 to 90% RH, Non-condensing
Status:
Available
