Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Wsparcie dla protokołów Modbus TCP i Modbus UDP
- Bezpieczeństwo komunikacji
- Podwójny watchdog
- Połączenie I/O w parze
- Wbudowane I/O
- Wejście tensometryczne: 2 kanały
- DI/Licznik: 2 kanały
- DO: 2 kanały
Wprowadzenie

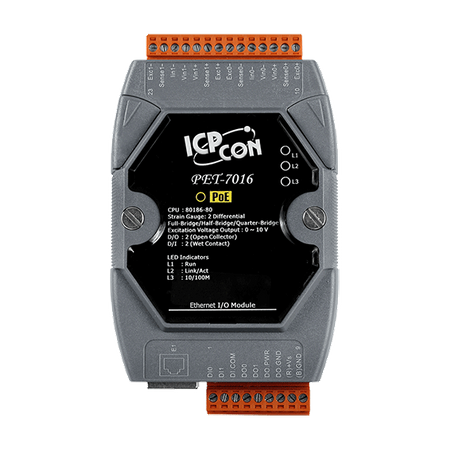

PET-7016 to moduł tensometryczny z 2 kanałami wejść analogowych, 1 kanałem wyjścia napięcia pobudzenia, 2 kanałami wejść cyfrowych i 2 kanałami wyjść cyfrowych. Oferuje różne programowalne wejścia analogowe (+/-1 mV, +/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, i +/-2,5 V) oraz obsługę mostka pełnego, półmostka i ćwierćmostka. Zakres każdego wejścia analogowego można konfigurować indywidualnie. Wyjście napięcia pobudzenia może być w zakresie 0 ~ 10 V przy wydajności prądowej 60 mA. Wyjścia cyfrowe mogą być również ustawione jako wyjścia alarmowe. PET-7016 może także zapewnić pomiary tensometryczne na długie odległości, kompensując straty napięcia wynikające z pomiarów na dużą odległość.
Zastosowania
Automatyzacja budynków, Automatyzacja przemysłowa, Automatyzacja maszyn, Zdalna konserwacja, Zdalna diagnostyka oraz Sprzęt do testowania.
| Product Range: | ET-7000 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, PoE |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 2 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +3.5 to +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +1 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 to +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Tensometr, wejście ogniwa obciążnikowego | |
| Tensometr, wejście czujnika obciążenia: Kanały: | 2 (Differential) |
| Tensometr, wejście ogniwa obciążnikowego: Typ: | Strain Gauge, ,
Voltage, ,
Current |
| Tensometr, wejście ogniwa obciążnikowego: Zakres: | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ,
±20mA, 10 to 20 mA, 4 to 20 mA |
| Strain Gauge, Load Cell Input: Wiring: | Full-Bridge, Half-Bridge, Quarter-Bridge |
| Tensometr, wejście ogniwa obciążnikowego: Dokładność: | ±0.05% |
| Tensometr, wejście ogniwa obciążnikowego: Rozdzielczość: | 16-bit |
| Tensometr, wejście ogniwa obciążnikowego: Częstotliwość próbkowania: | 10 Hz (total channels) |
| Strain Gauge, Load Cell Input: Impedance: | Voltage Input: >400 kΩ, ,
Current Input: 125 Ω |
| Strain Gauge, Load Cell Input: Individual Channel Configuration: | Yes |
| Tensometr, wejście ogniwa obciążnikowego: Ochrona przepięciowa: | +30 VDC |
Napięcie wyjściowe wzbudzenia | |
| Wyjście napięcia wzbudzenia: Kanały: | 1 |
| Napięcie wyjściowe wzbudzenia: Zakres: | 0 to 10 V |
| Excitation Voltage Output: Accuracy: | ±0.05% of FSR |
| Excitation Voltage Output: Max. Load Current: | 60 mA |
| Excitation Voltage Output: Drift: | ±50 ppm/°C |
| Excitation Voltage Output: Power on Value: | Programmable |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
| Ethernet: PoE: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.2 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af, Class1 |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
