Główne cechy
- Wbudowany serwer WWW
- Interfejs Web HMI
- Wsparcie dla protokołów Modbus TCP i Modbus UDP
- Zabezpieczenia komunikacji
- 2-portowy przełącznik Ethernet do topologii łańcuchowej (Daisy-Chain)
- Podwójny Watchdog
- Połączenie I/O Pair
- Wbudowane We/Wy
- AO: 4 Kanały
- DI/Licznik: 5 Kanałów
- DO: 5 Kanałów
Wprowadzenie

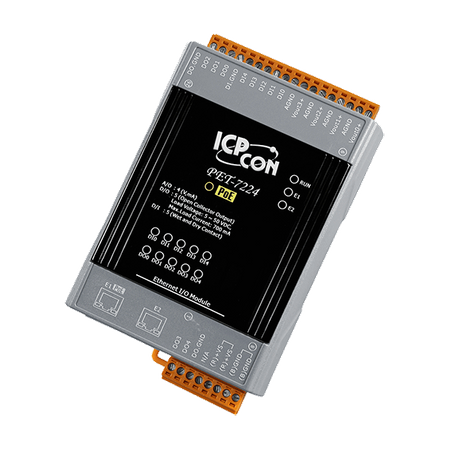

PET-7224 to moduł wielofunkcyjny, który zawiera 4 kanały wyjścia analogowego, 5 kanałów wejścia cyfrowego i 5 kanałów wyjścia cyfrowego. Oferuje różnorodne programowalne opcje wyjścia analogowego (+/-5 V, +/-10 V, 0 ~ 20 mA oraz 4 ~ 20 mA), a każde wyjście analogowe może być zaprogramowane do akceptacji prądu lub napięcia w zależności od pozycji odpowiedniego zworki. PET-7224 jest w pełni zgodny z RoHS i zapewnia ochronę ESD 4 kV oraz izolację wewnątrzmodułową 2500 VDC.
Zastosowania
Automatyka budynkowa, automatyka fabryczna, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka, urządzenia testujące.
| Product Range: | ET-7200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O, PoE |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 4 |
| Analog Output: Type: | Voltage ,
Current |
| Wyjście analogowe: Zakres: | +0 to +5 VDC, ±5 VDC, +0 to +10 VDC, ±10 VDC ,
0 to 20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Open Wire Detection: | For 4 to 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
| Analog Output: Power-on Value: | Programmable |
| Analog Output: Safe Value: | Programmable |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 5 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy ,
Prawo Kontakt |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +1 VDC (max.) |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +3.5 to +30 VDC |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Effective Distance: | 500m (max.) |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +30 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 5 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 to +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 600 mA/channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 5.5 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af, Class1 |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 76 x 120 x 38 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
