Główne cechy
- Serwer WWW do konfiguracji
- Kosztowne małe moduły Ethernet I/O
- Wsparcie dla protokołów Modbus TCP/UDP i MQTT
- Połączenie pary I/O (push i pull)
- Redundantne zasilanie: PoE (IEEE 802.3af, Klasa 1) i zasilanie DC
- Obsługa podwójnego watchdoga
- Obsługa aktualizacji oprogramowania przez Ethernet
- Wartość powrót/bezpieczna DO przy włączeniu
Wprowadzenie

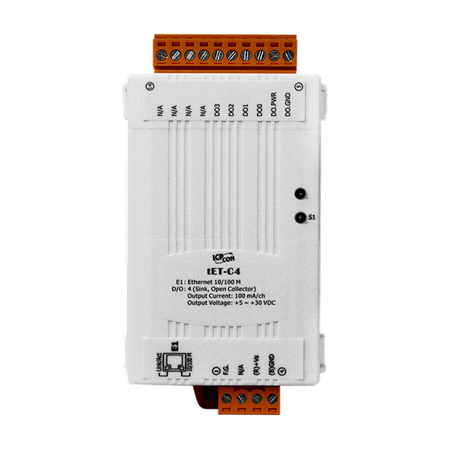

Moduły serii tET/tPET, oferujące różne funkcje cyfrowego wejścia/wyjścia, to sieciowe moduły monitorowania i sterowania Ethernet oparte na protokole IP. Moduł może być zdalnie sterowany przez sieć Ethernet 10/100 M za pomocą protokołu Modbus TCP. Modbus stał się de facto standardem w protokołach komunikacyjnych w przemyśle i obecnie jest najczęściej stosowanym środkiem do łączenia urządzeń elektronicznych w przemyśle. Dzięki temu, seria tET/tPET jest doskonałym narzędziem do integracji z systemami HMI, SCADA, PLC i innymi oprogramowaniami.
Funkcjonalność serii tET/tPET jest niemal taka sama jak serii ET-7000/PET-7000. Miniaturowe moduły Ethernet I/O serii tET/tPET obsługują różne typy wejść/wyjść, takie jak: izolowane fotoelektrycznie wejście cyfrowe, przekaźnik styku, przekaźnik fotoMOS oraz wyjście typu otwarty kolektor. Moduł może być używany do tworzenia połączeń DI do DO przez Ethernet. Po zakończeniu konfiguracji, moduł serii tET/tPET może odpytywać status lokalnych kanałów DI i następnie za pomocą protokołu Modbus/TCP ciągle zapisywać w tle dane do zdalnego urządzenia DO.
Seria tET/tPET zapewnia podwójny watchdog: watchdog CPU i watchdog hosta. Watchdog CPU automatycznie resetuje moduł, gdy wbudowane oprogramowanie działa nieprawidłowo. Watchdog hosta monitoruje kontroler hosta (PC lub PLC), a wyjście modułu może przejść do wcześniej zdefiniowanego stanu (bezpieczna wartość) w przypadku awarii hosta.
Aby zaoszczędzić jak najwięcej miejsca, seria tET/tPET jest oferowana w niesamowicie małej obudowie, która może być łatwo zainstalowana wszędzie, nawet bezpośrednio wbudowana w maszynę. Moduł wyposażony jest w dwa zdejmowane złącza bloków zaciskowych, co ułatwia okablowanie, oraz posiada potężny 32-bitowy MCU ARM do efektywnego zarządzania ruchem sieciowym. Seria tPET oferuje prawdziwe zasilanie zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5, aby odbierać zasilanie z przełącznika PoE takiego jak NS-205PSE. Gdy na miejscu nie ma przełącznika PoE, seria tPET akceptuje zasilanie z adaptera DC.
Funkcjonalność serii tET/tPET jest niemal taka sama jak serii ET-7000/PET-7000. Miniaturowe moduły Ethernet I/O serii tET/tPET obsługują różne typy wejść/wyjść, takie jak: izolowane fotoelektrycznie wejście cyfrowe, przekaźnik styku, przekaźnik fotoMOS oraz wyjście typu otwarty kolektor. Moduł może być używany do tworzenia połączeń DI do DO przez Ethernet. Po zakończeniu konfiguracji, moduł serii tET/tPET może odpytywać status lokalnych kanałów DI i następnie za pomocą protokołu Modbus/TCP ciągle zapisywać w tle dane do zdalnego urządzenia DO.
Seria tET/tPET zapewnia podwójny watchdog: watchdog CPU i watchdog hosta. Watchdog CPU automatycznie resetuje moduł, gdy wbudowane oprogramowanie działa nieprawidłowo. Watchdog hosta monitoruje kontroler hosta (PC lub PLC), a wyjście modułu może przejść do wcześniej zdefiniowanego stanu (bezpieczna wartość) w przypadku awarii hosta.
Aby zaoszczędzić jak najwięcej miejsca, seria tET/tPET jest oferowana w niesamowicie małej obudowie, która może być łatwo zainstalowana wszędzie, nawet bezpośrednio wbudowana w maszynę. Moduł wyposażony jest w dwa zdejmowane złącza bloków zaciskowych, co ułatwia okablowanie, oraz posiada potężny 32-bitowy MCU ARM do efektywnego zarządzania ruchem sieciowym. Seria tPET oferuje prawdziwe zasilanie zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5, aby odbierać zasilanie z przełącznika PoE takiego jak NS-205PSE. Gdy na miejscu nie ma przełącznika PoE, seria tPET akceptuje zasilanie z adaptera DC.
Zastosowania
Automatyzacja w przemyśle, budynkach i domach, zdalne utrzymanie ruchu
Parametry techniczne:
Product Range: | tET/tPET Series |
Software | |
Software: Built-in Web Server: | Yes |
Moduł CPU | |
CPU Module: CPU: | 32-bit MCU |
CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Ochrona EMS | |
EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
LED Indicators: Status: | Run, Ethernet |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 4 |
Wyjście cyfrowe: Typ: | Kolektor otwarty |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
Wyjście cyfrowe: Napięcie obciążenia: | +5 to +30 VDC |
Wyjście cyfrowe: Prąd obciążenia: | 100 mA/kanał |
Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
Wyjście cyfrowe: Izolacja: | 3750 Vrms |
ETHERNET | |
Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
Ethernet: Access Control: | Password and IP Filter |
Ethernet: Protocol: | Modbus TCP, Modbus UDP, and MQTT |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Consumption: | 0.9 W |
Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
Mechanical: Dimensions (mm): | 52 x 95 x 27 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 to 90% RH, Non-condensing |
Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
