Główne cechy
- Serwer WWW do konfiguracji
- Ekonomiczne miniaturowe moduły Ethernet I/O
- Obsługa protokołów Modbus TCP/UDP i MQTT
- Połączenie I/O (Push and Pull)
- Zasilanie redundantne: PoE (IEEE 802.3af, Klasa 1) oraz wejście DC
- Obsługa podwójnego watchdog
- Wsparcie aktualizacji oprogramowania przez Ethernet
- DO Power-on i wartość bezpieczna
Wprowadzenie
Moduły tET/tPET to IP-based moduły Ethernet I/O służące do monitoringu i kontroli, oferujące różnorodne funkcje cyfrowych I/O. Moduły te mogą być zdalnie sterowane przez sieć Ethernet 10/100 M za pomocą protokołu Modbus TCP. Modbus stał się de facto standardowym protokołem komunikacyjnym w przemyśle i jest obecnie najczęściej wykorzystywanym sposobem łączenia urządzeń elektronicznych w przemyśle. To sprawia, że seria tET/tPET idealnie integruje się z systemami HMI, SCADA, PLC oraz innymi systemami oprogramowania.
Funkcjonalność serii tET/tPET jest prawie taka sama jak serii ET-7000/PET-7000. Moduły tET/tPET, mimo niewielkich rozmiarów, obsługują różne typy I/O, takie jak izolowane foto-wejścia cyfrowe, styki przekaźnikowe, przekaźniki fotoMOS i wyjścia otwarty kolektor. Moduły te mogą być używane do tworzenia połączonych par DI do DO przez Ethernet. Po skonfigurowaniu moduł tET/tPET może monitorować status lokalnych kanałów DI i następnie za pomocą protokołu Modbus/TCP nieprzerwanie zapisywać dane do zdalnego urządzenia DO w tle.
Seria tET/tPET oferuje podwójny watchdog: watchdog CPU oraz watchdog hosta. Watchdog CPU automatycznie resetuje moduł, gdy wbudowane oprogramowanie działa nieprawidłowo. Watchdog hosta monitoruje kontroler hosta (PC lub PLC), a wyjście modułu może przejść do zdefiniowanego stanu (bezpiecznego) w przypadku awarii hosta.

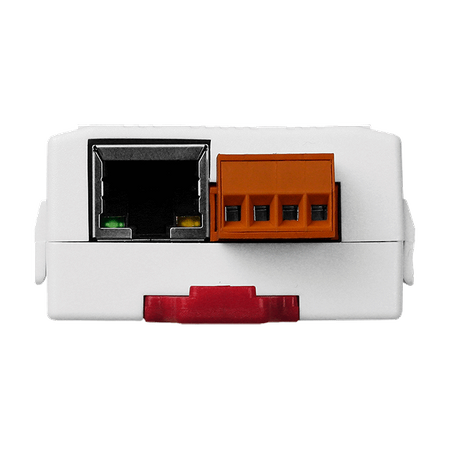

W celu maksymalnego zaoszczędzenia miejsca, seria tET/tPET oferowana jest w niezwykle miniaturowym formacie, co sprawia, że można ją łatwo zainstalować wszędzie, nawet bezpośrednio wbudować w maszynę. Moduły wyposażone są w dwa zdejmowalne złącza blokowe, co ułatwia okablowanie, oraz posiadają potężny 32-bitowy MCU ARM, który umożliwia efektywne zarządzanie ruchem sieciowym. Seria tPET oferuje prawdziwe zasilanie PoE, zgodne z IEEE 802.3af (klasyfikacja, Klasa 1), używające standardowego kabla Ethernet 5 kategorii do odbioru mocy z przełącznika PoE, takiego jak NS-205PSE. W przypadku braku przełącznika PoE na miejscu, seria tPET akceptuje zasilanie z adaptera DC.
Funkcjonalność serii tET/tPET jest prawie taka sama jak serii ET-7000/PET-7000. Moduły tET/tPET, mimo niewielkich rozmiarów, obsługują różne typy I/O, takie jak izolowane foto-wejścia cyfrowe, styki przekaźnikowe, przekaźniki fotoMOS i wyjścia otwarty kolektor. Moduły te mogą być używane do tworzenia połączonych par DI do DO przez Ethernet. Po skonfigurowaniu moduł tET/tPET może monitorować status lokalnych kanałów DI i następnie za pomocą protokołu Modbus/TCP nieprzerwanie zapisywać dane do zdalnego urządzenia DO w tle.
Seria tET/tPET oferuje podwójny watchdog: watchdog CPU oraz watchdog hosta. Watchdog CPU automatycznie resetuje moduł, gdy wbudowane oprogramowanie działa nieprawidłowo. Watchdog hosta monitoruje kontroler hosta (PC lub PLC), a wyjście modułu może przejść do zdefiniowanego stanu (bezpiecznego) w przypadku awarii hosta.
W celu maksymalnego zaoszczędzenia miejsca, seria tET/tPET oferowana jest w niezwykle miniaturowym formacie, co sprawia, że można ją łatwo zainstalować wszędzie, nawet bezpośrednio wbudować w maszynę. Moduły wyposażone są w dwa zdejmowalne złącza blokowe, co ułatwia okablowanie, oraz posiadają potężny 32-bitowy MCU ARM, który umożliwia efektywne zarządzanie ruchem sieciowym. Seria tPET oferuje prawdziwe zasilanie PoE, zgodne z IEEE 802.3af (klasyfikacja, Klasa 1), używające standardowego kabla Ethernet 5 kategorii do odbioru mocy z przełącznika PoE, takiego jak NS-205PSE. W przypadku braku przełącznika PoE na miejscu, seria tPET akceptuje zasilanie z adaptera DC.
Zastosowania
Automatyzacja fabryk, budynków i domów; Zdalna konserwacja
Parametry techniczne:
Product Range: | tET/tPET Series |
Software | |
Software: Built-in Web Server: | Yes |
Moduł CPU | |
CPU Module: CPU: | 32-bit MCU |
CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Ochrona EMS | |
EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
LED Indicators: Status: | Run, Ethernet, PoE |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 4 |
Wyjście cyfrowe: Typ: | Kolektor otwarty |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
Wyjście cyfrowe: Napięcie obciążenia: | +10 to +40 VDC |
Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
Wyjście cyfrowe: Ochrona przed przepięciem: | +48 VDC |
Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
Wyjście cyfrowe: Izolacja: | 3750 Vrms |
ETHERNET | |
Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
Ethernet: PoE: | Yes |
Ethernet: Access Control: | Password and IP Filter |
Ethernet: Protocol: | Modbus TCP, Modbus UDP, and MQTT |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Consumption: | 1.0 W |
Power: Powered from PoE: | IEEE 802.3af, Class 1 |
Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
Mechanical: Dimensions (mm): | 52 x 95 x 27 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 to 90% RH, Non-condensing |
Status: | Available |
