Główne cechy
- Serwer WWW do konfiguracji
- Kosztowne miniaturowe moduły Ethernet I/O
- Wsparcie dla protokołów Modbus TCP/UDP i MQTT
- Połączenie typu I/O (Push and Pull)
- Redundantne wejścia zasilania: PoE (IEEE 802.3af, Klasa 1) i zasilanie DC
- Wspiera podwójny watchdog
- Wspiera aktualizację oprogramowania przez Ethernet
- Obsługuje zatrzask DI, 32-bitowe liczniki DI i pomiar częstotliwości
- Stan zasilania DO i wartość bezpieczna
Wprowadzenie
Moduł serii tET/tPET to oparty na IP moduł monitorowania i sterowania Ethernet I/O, oferujący różnorodne funkcje cyfrowe I/O. Moduł można zdalnie kontrolować przez sieć Ethernet 10/100 M, używając protokołu Modbus TCP. Modbus stał się faktycznym standardem komunikacyjnym w przemyśle i jest obecnie najczęściej stosowanym sposobem łączenia urządzeń elektronicznych. To sprawia, że seria tET/tPET doskonale integruje się z systemami HMI, SCADA, PLC i innymi systemami oprogramowania.
Funkcjonalność serii tET/tPET jest niemal identyczna z serią ET-7000/PET-7000. Moduły miniaturowych Ethernet I/O serii tET/tPET wspierają różnorodne typy I/O, takie jak fotoizolowane wejście cyfrowe, styk przekaźnikowy, przekaźnik fotoMOS i wyjście typu otwarty kolektor. Moduł można używać do tworzenia połączeń między DI a DO (pair-connect) przez Ethernet. Po ukończeniu konfiguracji, moduł serii tET/tPET może odpytywać status lokalnych kanałów DI i następnie używać protokołu Modbus/TCP do ciągłego zapisywania na zdalnym urządzeniu DO w tle.
Seria tET/tPET zapewnia podwójny watchdog: watchdog CPU oraz hosta. Watchdog CPU automatycznie resetuje moduł, gdy wbudowane oprogramowanie działa nieprawidłowo. Watchdog hosta monitoruje kontroler hosta (PC lub PLC) i wyjście modułu może przejść do zdefiniowanego stanu (wartości bezpiecznej), gdy host zawiedzie.
Dla maksymalnego oszczędzenia miejsca, seria tET/tPET jest oferowana w zadziwiająco miniaturowej formie, co pozwala na łatwą instalację wszędzie, nawet bezpośrednio wbudowaną w maszynę. Jest wyposażona w dwa zdejmowalne złącza terminalowe ułatwiające okablowanie oraz mocny 32-bitowy MCU ARM do obsługi efektywnego ruchu sieciowego. Seria tPET oferuje zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) zasilanie PoE (Power over Ethernet) przy użyciu standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE jak NS-205PSE. Gdy na miejscu nie ma przełącznika PoE, seria tPET akceptuje zasilanie z adaptera DC.
Funkcjonalność serii tET/tPET jest niemal identyczna z serią ET-7000/PET-7000. Moduły miniaturowych Ethernet I/O serii tET/tPET wspierają różnorodne typy I/O, takie jak fotoizolowane wejście cyfrowe, styk przekaźnikowy, przekaźnik fotoMOS i wyjście typu otwarty kolektor. Moduł można używać do tworzenia połączeń między DI a DO (pair-connect) przez Ethernet. Po ukończeniu konfiguracji, moduł serii tET/tPET może odpytywać status lokalnych kanałów DI i następnie używać protokołu Modbus/TCP do ciągłego zapisywania na zdalnym urządzeniu DO w tle.
Seria tET/tPET zapewnia podwójny watchdog: watchdog CPU oraz hosta. Watchdog CPU automatycznie resetuje moduł, gdy wbudowane oprogramowanie działa nieprawidłowo. Watchdog hosta monitoruje kontroler hosta (PC lub PLC) i wyjście modułu może przejść do zdefiniowanego stanu (wartości bezpiecznej), gdy host zawiedzie.
Dla maksymalnego oszczędzenia miejsca, seria tET/tPET jest oferowana w zadziwiająco miniaturowej formie, co pozwala na łatwą instalację wszędzie, nawet bezpośrednio wbudowaną w maszynę. Jest wyposażona w dwa zdejmowalne złącza terminalowe ułatwiające okablowanie oraz mocny 32-bitowy MCU ARM do obsługi efektywnego ruchu sieciowego. Seria tPET oferuje zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) zasilanie PoE (Power over Ethernet) przy użyciu standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE jak NS-205PSE. Gdy na miejscu nie ma przełącznika PoE, seria tPET akceptuje zasilanie z adaptera DC.
Zastosowania
Automatyka fabryk, budynków i domu oraz zdalna konserwacja
Parametry techniczne:
Product Range: | tET/tPET Series |
Software | |
Software: Built-in Web Server: | Yes |
Moduł CPU | |
CPU Module: CPU: | 32-bit MCU |
CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Ochrona EMS | |
EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
LED Indicators: Status: | Run, Ethernet, PoE |
Wejście cyfrowe/licznik | |
Wejście cyfrowe/licznik: Kanały: | 2 |
Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
Digital Input/Counter: ON Voltage Level: | +10 to +50 VDC |
Digital Input/Counter: OFF Voltage Level: | +4 VDC (max.) |
Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
Digital Input/Counter: Frequency: | 3.5 kHz (without filter) |
Digital Input/Counter: Min. Pulse Width: | 0.15 ms |
Digital Input/Counter: Isolation: | 3750 Vrms |
Digital Input/Counter: Input Impedance: | 10 kΩ |
Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 2 |
Wyjście cyfrowe: Typ: | Kolektor otwarty |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
Wyjście cyfrowe: Napięcie obciążenia: | +5 to +30 VDC |
Wyjście cyfrowe: Prąd obciążenia: | 100 mA/kanał |
Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
Wyjście cyfrowe: Izolacja: | 3750 Vrms |
ETHERNET | |

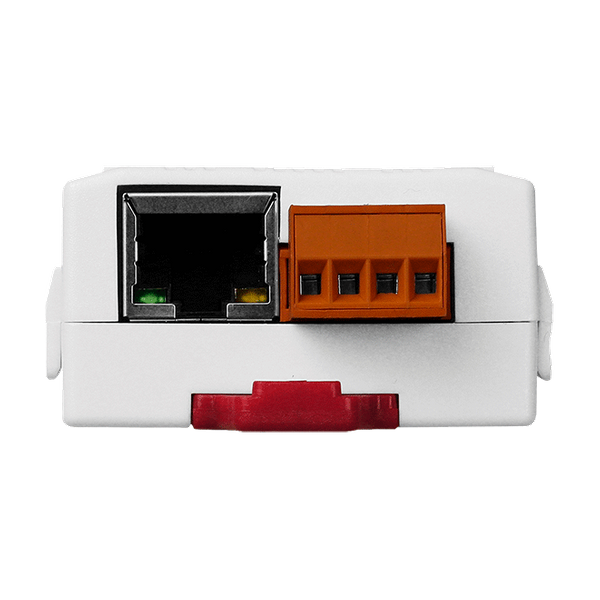

Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
Ethernet: PoE: | Yes |
Ethernet: Access Control: | Password and IP Filter |
Ethernet: Protocol: | Modbus TCP, Modbus UDP, and MQTT |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Consumption: | 1.0 W |
Power: Powered from PoE: | IEEE 802.3af, Class 1 |
Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
Mechanical: Dimensions (mm): | 52 x 95 x 27 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 to 90% RH, Non-condensing |
Status: | Available |
