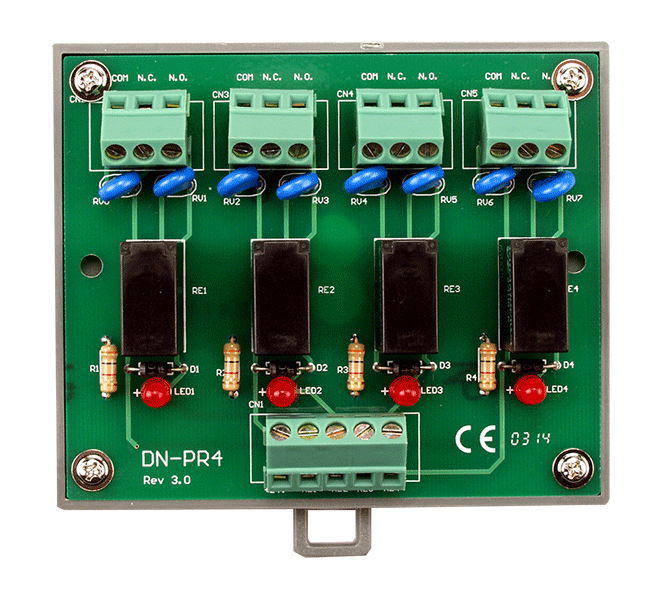

DN-PR4/N

  • 4-kanałowa płytka przekaźników (rozdzielczość: 5.08 mm) (RoHS)
  • DN-PR4/N

Wprowadzenie

Moduł DN-PR4 posiada obudowę do montażu na szynie DIN oraz cztery przekaźniki elektromagnetyczne typu Form C do wydajnego przełączania obciążeń za pomocą sterowania programowalnego. Styk każdego przekaźnika może kontrolować obciążenie 5 A przy 250VAC/30VDC. Przekaźnik jest załączany przez podanie sygnału napięcia +24V na odpowiedni kanał przekaźnika. Każde wyjście jest wyposażone w diodę LED do wyświetlania jego statusu. Każde wyjście jest wyposażone w warystor, który niweluje napięcie przepięcia obciążenia indukcyjnego lub hamulca elektromagnetycznego w celu ochrony punktu styku przekaźnika. Cała kontrola przekaźników oraz wyjścia przekaźników są dostępne przez złącza kablowe.

Główne cechy

  • 4 przekaźniki typu Form C (SPDT)
  • Przemysłowe złącza kablowe dla łatwego okablowania wyjść
  • Przełączanie do 5A przy 250VAC/5A przy 30VDC
  • Dioda LED wskazuje status przekaźnika
  • Wbudowane diody chroniące przed niewłaściwym połączeniem zewnętrznego źródła zasilania
  • Warystory zaprojektowane, aby chronić każdy kanał przed przepięciami wysokiego napięcia
  • Bezpośrednie połączenie do modułów I-7000, wyjścia izolowanego ISO-730, wyjścia ISO-C64, wyjścia izolowanego ISO-P32C32 itp.

Zastosowania

  • Sterowanie włącz/wyłącz
  • Zarządzanie energią
  • Automatyzacja testów
  • Sterowanie procesami
pixel
Parametry techniczne:
Product Range:
DAQ Daughter Board
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:
4 X FORM C
Wyjście przekaźnikowe: Typ:
24 V Power Relay
Relay Output: Contact Rating:
5 A @ 250VAC / 30 VDC
Relay Output: Operate Time:
10 ms
Relay Output: Release Time:
5 ms
Relay Output: Electrical Endurance:
1 x 10^5
Relay Output: Mechanical Endurance:
1 x 10^7
Power
Power: Consumption:
2.2W
Mechaniczny
Mechanical: Dimensions (mm):
103 mm x 86 mm x 30 mm (W x L x H)
Środowisko
Environment: Operating Temperature:
0 ~ 60°C
Environment: Storage Temperature:
-20 ~ 70°C
Environment: Humidity:
5% to 90 % noncondensing
Status:
Available
