Główne cechy
- Obsługuje PCI Express x1
- Zapewnia 2 porty RS-232
- Wbudowany COM-Selector
- 128 KB buforu programowego (maks.) dla każdego portu COM pod Windows
- 128-bajtowy sprzętowy FIFO dla każdego portu
- ±4 kV ochrona ESD dla wersji „i”
- Izolacja 2500 VDC dla wersji „i”
- Krótszy projekt karty
Wprowadzenie

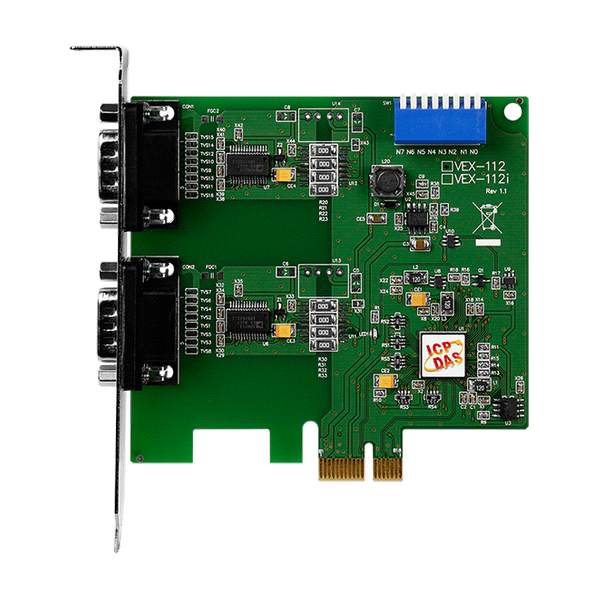

Karta serii VEX-112 zapewnia 2 porty szeregowe RS-232. Jest wyposażona w 128-bajtowy sprzętowy FIFO dla każdego portu, obsługuje prędkość do 115200 bps i pełnodupleksową komunikację.
Użytkownicy mogą ręcznie przypisać numer portu COM za pomocą przełącznika DIP lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB bufora programowego dla każdego portu COM w systemie Windows. Jest to praktyczne przy przesyłaniu dużych plików.
Linie danych każdego portu szeregowego na kartach VEX w wersji „i” są wyposażone w projekt z fotokoplerami. Wbudowane fotokopler używają krótkiej ścieżki optycznej do przenoszenia sygnału między elementami układu, utrzymując linie danych elektrycznie izolowane. Pomaga to zredukować pętle masy, napięcia wspólne i blokować skoki napięcia, zapewniając izolację elektryczną oraz znaczną ochronę przed poważnymi warunkami przetężenia, które mogłyby wpłynąć na inne obwody.
W trudnych warunkach przemysłowych, wbudowany komponent ochrony ESD (dla wersji „i”) odprowadza potencjalnie szkodliwe ładunki z dala od czułych układów, chroniąc komputer i sprzęt przed nagłymi i chwilowymi przepięciami elektrycznymi.
Karta komunikacji szeregowej jest zaprojektowana do użytku z inteligentnymi urządzeniami takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i niemal każde urządzenie wyposażone w port RS-232.
Użytkownicy mogą ręcznie przypisać numer portu COM za pomocą przełącznika DIP lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB bufora programowego dla każdego portu COM w systemie Windows. Jest to praktyczne przy przesyłaniu dużych plików.
Linie danych każdego portu szeregowego na kartach VEX w wersji „i” są wyposażone w projekt z fotokoplerami. Wbudowane fotokopler używają krótkiej ścieżki optycznej do przenoszenia sygnału między elementami układu, utrzymując linie danych elektrycznie izolowane. Pomaga to zredukować pętle masy, napięcia wspólne i blokować skoki napięcia, zapewniając izolację elektryczną oraz znaczną ochronę przed poważnymi warunkami przetężenia, które mogłyby wpłynąć na inne obwody.
W trudnych warunkach przemysłowych, wbudowany komponent ochrony ESD (dla wersji „i”) odprowadza potencjalnie szkodliwe ładunki z dala od czułych układów, chroniąc komputer i sprzęt przed nagłymi i chwilowymi przepięciami elektrycznymi.
Karta komunikacji szeregowej jest zaprojektowana do użytku z inteligentnymi urządzeniami takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i niemal każde urządzenie wyposażone w port RS-232.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia w restauracjach
- Sprzęt laboratoryjny i badawczy
- Komunikacja przemysłowa
Parametry techniczne:
Product Range: | Multi-port Serial Board |
HARDWARE | |
Hardware: COM-Selector: | Yes (8-bit DIP switch) |
Hardware: Connector: | 2 x DB9 (Male) |
Porty COM | |
Porty COM: Porty: | 2 x RS-232 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND) |
Porty COM: Szybkość transmisji: | 50 ~ 115200 bps |
COM Ports: Parity: | None, Even, Odd, Mark, Space |
COM Ports: Data Bit: | 5, 6, 7, 8 |
COM Ports: Stop Bit: | 1, 1.5, 2 |
COM Ports: FIFO Size: | Internal 128 bytes |
Power | |
Power: Consumption: | 120 mA @ 5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 94 x 110 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ 70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
