Główne cechy
- Obsługa magistrali PCI 3.3 V/5 V
- Zapewnia 4 porty RS-232
- Wbudowany COM-Selector
- Maksymalnie 128 KB oprogramowania bufora dla każdego portu COM w systemie Windows
- 128-bajtowy sprzętowy FIFO dla każdego portu
- Ochrona ESD ±4 kV dla wersji i
- Izolacja 2500 VDC dla wersji i
- Kompaktowy design karty
Wprowadzenie

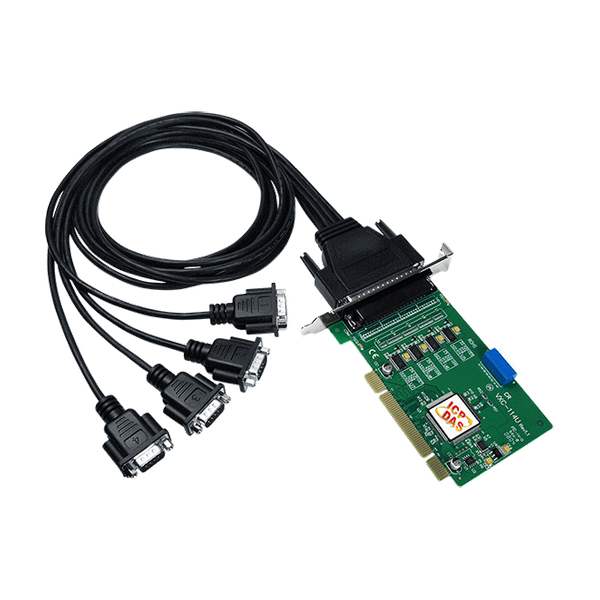

Karta serii VXC-114 zapewnia 4 porty szeregowe RS-232. Wyposażona jest w 128-bajtowy sprzętowy FIFO dla każdego portu, obsługuje prędkość do 115200 bps i pełnodupleksową komunikację.
Użytkownicy mogą ręcznie określić numer portu COM za pomocą przełącznika DIP lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB oprogramowania bufora dla każdego portu COM w systemie Windows. Jest to praktyczne dla transmisji dużych plików.
Linie danych każdego portu szeregowego w wersjach i kart VXC są wyposażone w fotokopulatory. Fotokopulatory na płycie wykorzystują krótką ścieżkę optyczną do przekazywania sygnału między elementami obwodu, co zapewnia izolację elektryczną. Pomaga to zmniejszyć przepięcia, napięcia wspólne i blokować napięcia skokowe, zapewniając izolację elektryczną i znaczną ochronę przed poważnymi warunkami przepięcia.
W surowych warunkach przemysłowych, komponent ochronny ESD na pokładzie (dla wersji i) odprowadza potencjalnie szkodliwe ładunki od wrażliwego obwodu, chroniąc komputer i sprzęt przed nagłymi i krótkotrwałymi prądami elektrycznymi.
Karta komunikacji szeregowej jest zaprojektowana do pracy z inteligentnymi urządzeniami, takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i niemal każde urządzenie z portem RS-232.
Użytkownicy mogą ręcznie określić numer portu COM za pomocą przełącznika DIP lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB oprogramowania bufora dla każdego portu COM w systemie Windows. Jest to praktyczne dla transmisji dużych plików.
Linie danych każdego portu szeregowego w wersjach i kart VXC są wyposażone w fotokopulatory. Fotokopulatory na płycie wykorzystują krótką ścieżkę optyczną do przekazywania sygnału między elementami obwodu, co zapewnia izolację elektryczną. Pomaga to zmniejszyć przepięcia, napięcia wspólne i blokować napięcia skokowe, zapewniając izolację elektryczną i znaczną ochronę przed poważnymi warunkami przepięcia.
W surowych warunkach przemysłowych, komponent ochronny ESD na pokładzie (dla wersji i) odprowadza potencjalnie szkodliwe ładunki od wrażliwego obwodu, chroniąc komputer i sprzęt przed nagłymi i krótkotrwałymi prądami elektrycznymi.
Karta komunikacji szeregowej jest zaprojektowana do pracy z inteligentnymi urządzeniami, takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i niemal każde urządzenie z portem RS-232.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia restauracyjne
- Sprzęt laboratoryjny i badawczy
- Komunikacja przemysłowa
Parametry techniczne:
Product Range: | Multi-port Serial Board |
HARDWARE | |
Hardware: COM-Selector: | Yes (8-bit DIP switch) |
Hardware: Connector: | DB-37 (Female) |
Porty COM | |
Porty COM: Porty: | 4 x RS-232 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND) |
Porty COM: Szybkość transmisji: | 50 ~ 115200 bps |
COM Ports: Parity: | None, Even, Odd, Mark, Space |
COM Ports: Data Bit: | 5, 6, 7, 8 |
COM Ports: Stop Bit: | 1, 1.5, 2 |
COM Ports: FIFO Size: | Internal 128 bytes |
Power | |
Power: Consumption: | 120 mA @ 5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 84 x 142 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
