Główne cechy
- Obsługa magistrali PCI 3.3 V/5 V
- Zapewnienie 4 portów RS-232
- Wbudowany selektor portów COM
- 128 KB oprogramowania buffer (max.) dla każdego portu COM pod Windows
- 128-bajtowy sprzętowy FIFO dla każdego portu
- ±4 kV ochrona ESD dla wersji i
- 2500 VDC izolacja dla wersji i
- Konstrukcja karty z krótkimi portami
Wprowadzenie

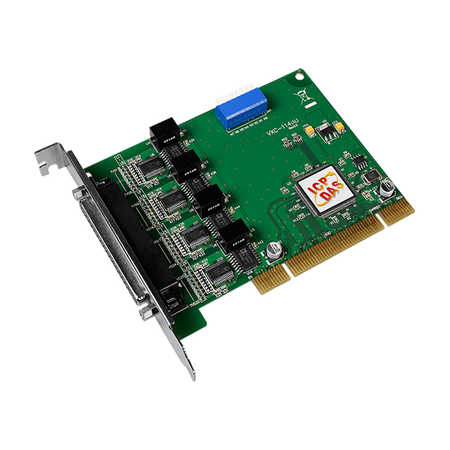

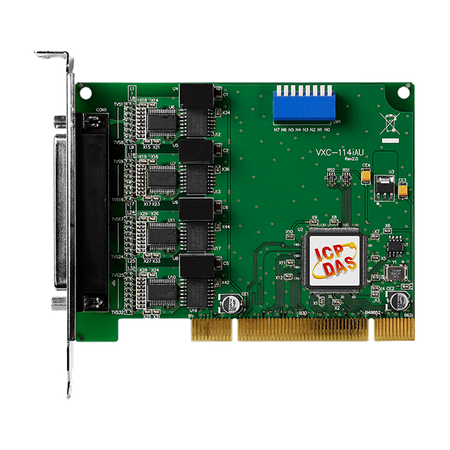

Karta serii VXC-114 zapewnia 4 porty szeregowe RS-232. Wyposażona jest w 128-bajtowy sprzętowy FIFO dla każdego portu, obsługuje prędkość do 115200 bps i pełny dupleks.
Użytkownicy mogą ręcznie określić numer portu COM za pomocą przełącznika DIP lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB oprogramowania buffer dla każdego portu COM pod systemem Windows. Jest to praktyczne przy transmisji dużych plików.
Linie danych każdego portu szeregowego na kartach wersji i serii VXC są zaprojektowane z fotokoplerami. Fotokoplery na pokładzie używają krótkiej optycznej ścieżki transmisji do przesyłania sygnału między elementami obwodu, utrzymując linie danych elektrycznie oddzielone. Pomaga to zredukować pętle masy, napięcia wspólne i blokować przepięcia, zapewniając izolację elektryczną i znaczącą ochronę przed poważnymi warunkami przepięciowymi w jednym obwodzie wpływającymi na drugi.
W trudnych warunkach przemysłowych, komponent ochrony ESD na pokładzie (dla wersji i) odprowadza potencjalnie szkodliwe ładunki, chroniąc komputer i sprzęt przed nagłym i chwilowym prądem elektrycznym.
Karta komunikacji szeregowej została zaprojektowana do użycia z inteligentnymi urządzeniami, takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i prawie każde urządzenie z portem RS-232.
Użytkownicy mogą ręcznie określić numer portu COM za pomocą przełącznika DIP lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB oprogramowania buffer dla każdego portu COM pod systemem Windows. Jest to praktyczne przy transmisji dużych plików.
Linie danych każdego portu szeregowego na kartach wersji i serii VXC są zaprojektowane z fotokoplerami. Fotokoplery na pokładzie używają krótkiej optycznej ścieżki transmisji do przesyłania sygnału między elementami obwodu, utrzymując linie danych elektrycznie oddzielone. Pomaga to zredukować pętle masy, napięcia wspólne i blokować przepięcia, zapewniając izolację elektryczną i znaczącą ochronę przed poważnymi warunkami przepięciowymi w jednym obwodzie wpływającymi na drugi.
W trudnych warunkach przemysłowych, komponent ochrony ESD na pokładzie (dla wersji i) odprowadza potencjalnie szkodliwe ładunki, chroniąc komputer i sprzęt przed nagłym i chwilowym prądem elektrycznym.
Karta komunikacji szeregowej została zaprojektowana do użycia z inteligentnymi urządzeniami, takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i prawie każde urządzenie z portem RS-232.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia restauracyjne
- Sprzęt laboratoryjny i badania
- Komunikacja przemysłowa
Parametry techniczne:
Product Range: | Multi-port Serial Board |
HARDWARE | |
Hardware: COM-Selector: | Yes (8-bit DIP switch) |
Hardware: Connector: | DB-37 (Female) |
Porty COM | |
Porty COM: Porty: | 4 x RS-232 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND) |
Porty COM: Szybkość transmisji: | 50 ~ 115200 bps |
COM Ports: Parity: | None, Even, Odd, Mark, Space |
COM Ports: Data Bit: | 5, 6, 7, 8 |
COM Ports: Stop Bit: | 1, 1.5, 2 |
COM Ports: FIFO Size: | Internal 128 bytes |
COM Ports: Isolation: | 2500 VDC |
Power | |
Power: Consumption: | 880 mA @ 5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 93 x 133 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
