Główne cechy
- Obsługuje magistralę PCI 3.3 V/5 V
- Zapewnia 2 porty RS-422/485
- Wbudowany COM-Selector
- 128 KB Bufor Programowy (maks.) dla każdego portu COM pod Windows
- 128-bajtowy FIFO sprzętowy dla każdego portu
- Ochrona ESD ±4 kV dla wersji i
- Izolacja 2500 VDC dla wersji i
- Kompaktowy projekt karty
Wprowadzenie

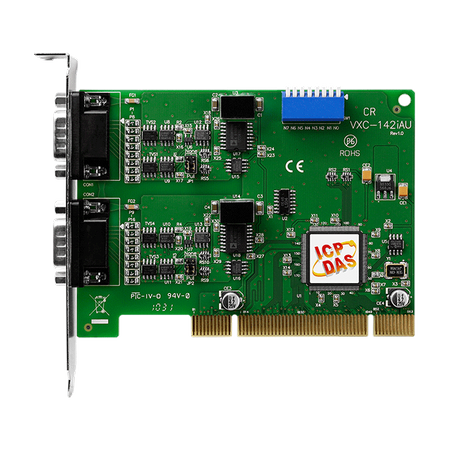

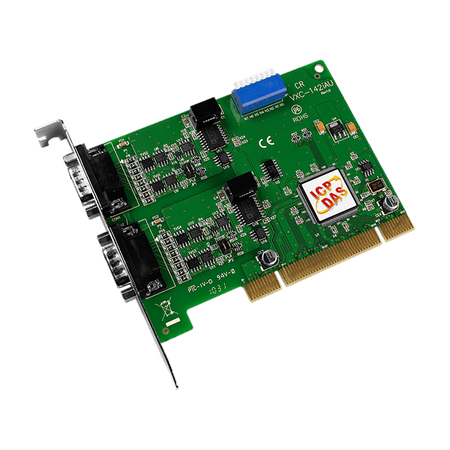

Karta serii VXC-142 zapewnia 2 porty szeregowe RS-422/RS-485. Każdy port może być skonfigurowany jako RS-485 do komunikacji pół-dupleksowej lub RS-422 do pełnodupleksowej. Obsługuje prędkość do 115200 bps i pełnodupleksową komunikację.
Użytkownicy mogą ręcznie określić numer portu COM za pomocą przełącznika DIP lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB programowego bufora FIFO dla każdego portu COM pod Windows, co jest praktyczne przy przesyłaniu dużych plików.
Linie danych każdego portu szeregowego na kartach VXC w wersji i są wyposażone w fotokopler. Fotokoplery na pokładzie używają krótkiej ścieżki optycznej do przesyłania sygnału między elementami obwodu i utrzymują linie danych oddzielone elektrycznie. Pomaga to w eliminacji pętli masy, napięć wspólnych i blokowaniu przepięć, zapewnia izolację elektryczną i oferuje znaczną ochronę przed przekroczeniami napięcia w jednym obwodzie wpływającymi na inny.
W trudnych środowiskach przemysłowych, komponent ochrony przed ESD na pokładzie (dla wersji i) odprowadza potencjalnie szkodliwy ładunek, chroniąc komputer i sprzęt przed nagłymi i chwilowymi prądami elektrycznymi.
Użytkownicy mogą ręcznie określić numer portu COM za pomocą przełącznika DIP lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB programowego bufora FIFO dla każdego portu COM pod Windows, co jest praktyczne przy przesyłaniu dużych plików.
Linie danych każdego portu szeregowego na kartach VXC w wersji i są wyposażone w fotokopler. Fotokoplery na pokładzie używają krótkiej ścieżki optycznej do przesyłania sygnału między elementami obwodu i utrzymują linie danych oddzielone elektrycznie. Pomaga to w eliminacji pętli masy, napięć wspólnych i blokowaniu przepięć, zapewnia izolację elektryczną i oferuje znaczną ochronę przed przekroczeniami napięcia w jednym obwodzie wpływającymi na inny.
W trudnych środowiskach przemysłowych, komponent ochrony przed ESD na pokładzie (dla wersji i) odprowadza potencjalnie szkodliwy ładunek, chroniąc komputer i sprzęt przed nagłymi i chwilowymi prądami elektrycznymi.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia restauracyjne
- Sprzęt laboratoryjny i badania
- Komunikacja przemysłowa
Parametry techniczne:
| Product Range: | Multi-port Serial Board |
HARDWARE | |
| Hardware: COM-Selector: | Yes (8-bit DIP switch) |
| Hardware: Connector: | 2 x DB9 (Male) |
Porty COM | |
| Porty COM: Porty: | 2 x RS-422/485 (RS-422: TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS-, GND / RS-485: Data+, Data-, GND) |
| Porty COM: Szybkość transmisji: | 50 ~ 115200 bps |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 1.5, 2 |
| COM Ports: FIFO Size: | Internal 128 bytes |
| COM Ports: Isolation: | 2500 VDC |
Power | |
| Power: Consumption: | 480 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 90 x 134 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
