Główne cechy
- Obsługa magistrali PCI 3.3 V/5 V
- 1 izolowany port RS-422/485 i 1 port RS-232
- Wbudowany selektor COM
- 128 KB bufor programu (maks.) dla każdego portu COM pod Windows
- 128-bajtowy sprzętowy FIFO dla każdego portu
- Ochrona ESD ±4 kV dla wersji i
- Izolacja 2500 VDC dla portu RS-422/485
- Krótkie projektowanie karty
Wprowadzenie

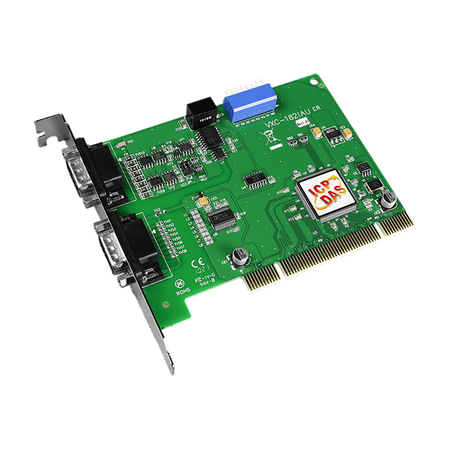

Karta szeregowa VXC-182iAU zapewnia dwa porty komunikacyjne: jeden port RS-422/485 oraz drugi port RS-232. Może być skonfigurowana jako RS-485 do komunikacji pół-dupleksowej lub RS-422 do komunikacji pełnego dupleksu, obsługuje prędkości do 115200 bps i jest zdolna do przesyłania informacji na duże odległości.
Użytkownicy mogą ręcznie określić numer portu COM, ustawiając przełącznik DIP, lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB programowy FIFO dla każdego portu COM pod Windows. Jest to praktyczne przy przesyłaniu dużych plików.
Linie danych każdego portu szeregowego na kartach VXC w wersji i są wyposażone w fotokupulery. Fotokupulery na karcie wykorzystują krótką ścieżkę optyczną do przenoszenia sygnału między elementami obwodu i utrzymują linie danych w izolacji elektrycznej. Pomaga to redukować pętle masy, napięcia wspólne i blokować przepięcia, zapewniając izolację elektryczną oraz ochronę przed poważnymi warunkami przetężenia w jednym obwodzie, które mogłyby wpływać na drugi.
W trudnych warunkach przemysłowych na karcie znajduje się komponent ochrony ESD (dla wersji i), który odprowadza potencjalnie szkodliwy ładunek i chroni komputer oraz sprzęt przed nagłymi skokami prądu.
Karty komunikacyjne są zaprojektowane do współpracy z inteligentnymi urządzeniami takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i prawie każde urządzenie z portem RS-232.
Użytkownicy mogą ręcznie określić numer portu COM, ustawiając przełącznik DIP, lub pozwolić sterownikowi automatycznie wybrać dostępny numer. Sterownik zapewnia maksymalnie 128 KB programowy FIFO dla każdego portu COM pod Windows. Jest to praktyczne przy przesyłaniu dużych plików.
Linie danych każdego portu szeregowego na kartach VXC w wersji i są wyposażone w fotokupulery. Fotokupulery na karcie wykorzystują krótką ścieżkę optyczną do przenoszenia sygnału między elementami obwodu i utrzymują linie danych w izolacji elektrycznej. Pomaga to redukować pętle masy, napięcia wspólne i blokować przepięcia, zapewniając izolację elektryczną oraz ochronę przed poważnymi warunkami przetężenia w jednym obwodzie, które mogłyby wpływać na drugi.
W trudnych warunkach przemysłowych na karcie znajduje się komponent ochrony ESD (dla wersji i), który odprowadza potencjalnie szkodliwy ładunek i chroni komputer oraz sprzęt przed nagłymi skokami prądu.
Karty komunikacyjne są zaprojektowane do współpracy z inteligentnymi urządzeniami takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i prawie każde urządzenie z portem RS-232.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia dla restauracji
- Sprzęt laboratoryjny i badawczy
- Komunikacja przemysłowa
Parametry techniczne:
Product Range: | Multi-port Serial Board |
HARDWARE | |
Hardware: COM-Selector: | Yes (8-bit DIP switch) |
Hardware: Connector: | 2 x DB9 (Male) |
Porty COM | |
Porty COM: Porty: | 1 x RS-422/485 (RS-422: TxD+, TxD-, RxD-, RxD+, RTS+, RTS-, CTS+, CTS-, GND / RS-485: Data+, Data-, GND) ,
1 x RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, DCD, RI, GND) |
Porty COM: Szybkość transmisji: | 50 ~ 115200 bps |
COM Ports: Parity: | None, Even, Odd, Mark, Space |
COM Ports: Data Bit: | 5, 6, 7, 8 |
COM Ports: Stop Bit: | 1, 1.5, 2 |
COM Ports: FIFO Size: | Internal 128 bytes |
COM Ports: Isolation: | 2500 VDC for RS-422/485 port |
Power | |
Power: Consumption: | 200 mA @ 5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 90 x 134 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
