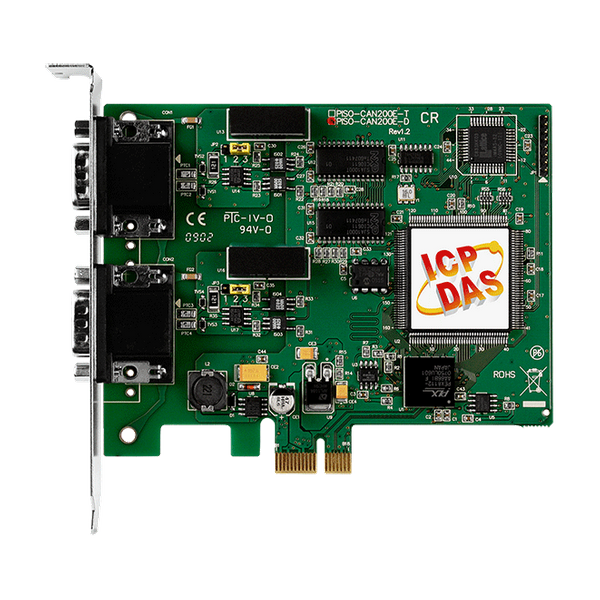

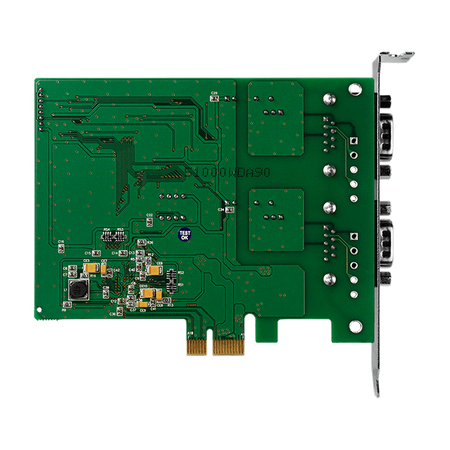

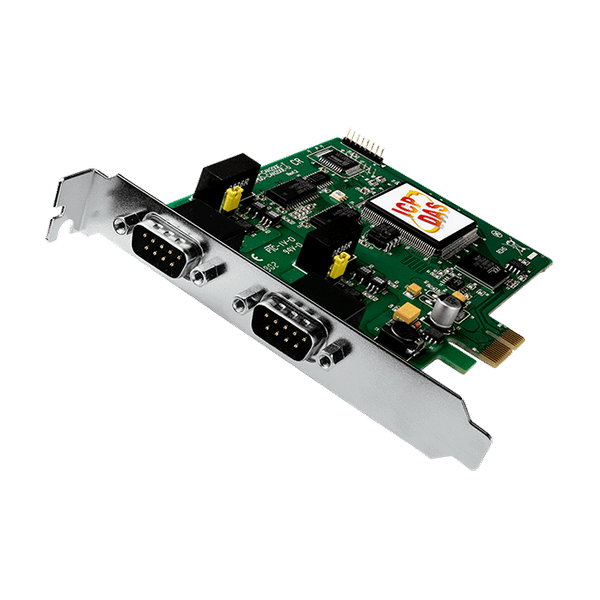

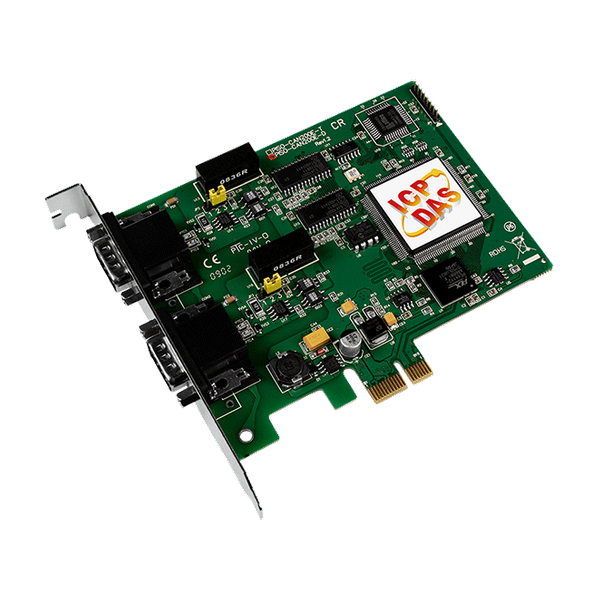

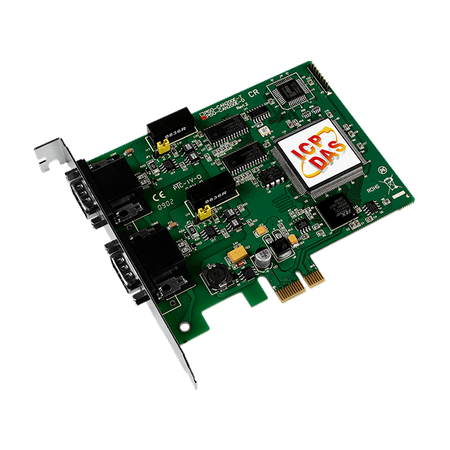

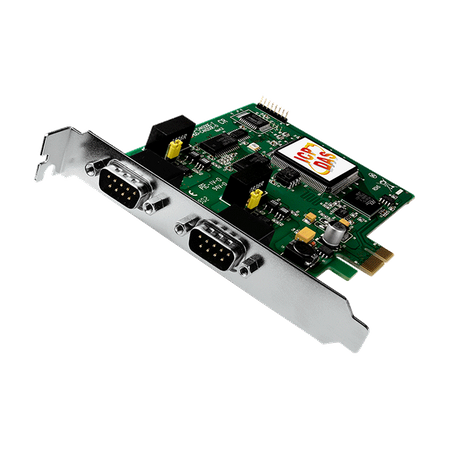

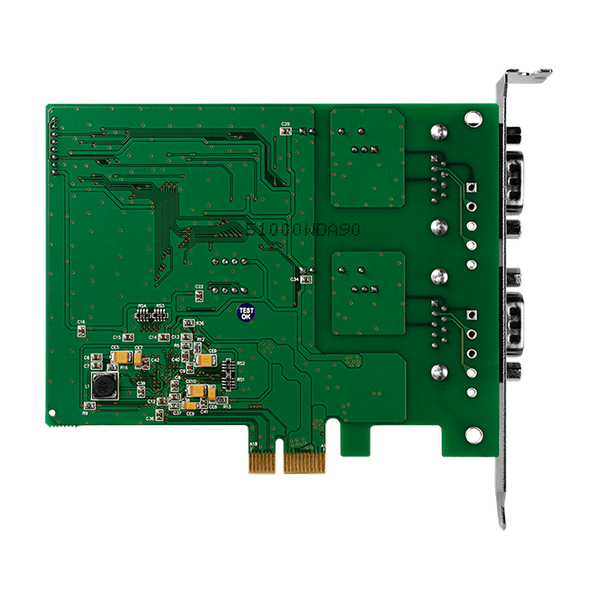

PEX-CAN200i-D

  • Karta PCI Express CAN z izlolacją i zabezpieczeniem, 2-portowa, z 9-pinowym złączem D-sub (RoHS)
  • PEX-CAN200i-D
  • PEX-CAN200i-D
  • PEX-CAN200i-D
  • PEX-CAN200i-D

Główne cechy

  • Pci Express Interface
  • Zgodne z CAN 2.0 części A i B
  • W pełni zgodne ze standardem ISO 11898-2
  • Obsługa prędkości CAN od 10K do 1M bps
  • 2500 Vrms fotoizolacja na magistrali CAN
  • 33 MHz, 32-bit, interfejs PCI Express x1
    (Może być podłączony do gniazda PCI-Express x1, x4, x8 lub x16)
  • Wbudowany zworka do wyboru rezystora końcowego 120 ohm
  • 3KV izolacja galwaniczna
  • 2 niezależne kanały CAN
  • Bezpośrednie mapowanie pamięci do kontrolera CAN
  • Dostępne demonstracje w VB, VC++, Delphi, BC++

Wprowadzenie

PEX-CAN200i to ekonomiczne rozwiązanie aktywnej karty CAN z magistralą PCI Express. Posiada 2 niezależne porty komunikacyjne CAN z 5-pinowym złączem śrubowym lub 9-pinowym złączem D-sub, zdolne do obsługi szerokiego zakresu aplikacji CAN. Ponadto PEX-CAN200i korzysta z nowego kontrolera CAN Phillips SJA1000T i transceivera 82C250, które zapewniają arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i funkcję retransmisji.

Zastosowania

  • Aplikacje komunikacyjne magistrali CAN
  • Protokoły DeviceNet, CANopen, CAN J1939, SDS (System Wide Network)
  • Systemy sterowania
  • Automatyka budynkowa
  • Automatyka fabryczna
  • Rozproszony zbiór danych
pixel
Parametry techniczne:
Product Range:
CAN Bus
Software
Software: Driver:
Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft
Software: SDK:
VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net
Magistrala PC
Magistrala PC: Typ:
33 MHz, 32 bit, X1 PCI Express bus
CAN
CAN: Controller:
NXP SJA1000T with 16 MHz clock
CAN: Porty:
2
CAN: Baud Rate:
10 k ~ 1 M bps
CAN: Isolation:
3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:
Jumper for 120 Ω terminal resistor
Power
Power: Consumption:
100 mA @ 12 V, 100 mA @ 3.3 V
Mechaniczny
Mechanical: Dimensions (mm):
120 x 85 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60 °C
Environment: Storage Temperature:
-20 ~ +70 °C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
