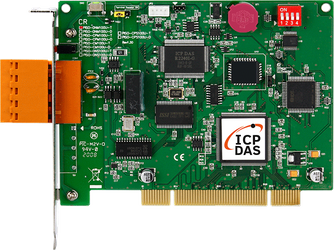

PISO-CAN200U-T

  • Dwukanałowa karta PCI uniwersalna CAN z izolacją złącza i złączem śrubowym 5-pinowym (RoHS)
  • PISO-CAN200U-T
  • PISO-CAN200U-T
  • PISO-CAN200U-T

Główne cechy

  • Dwa niezależne porty komunikacyjne CAN bus 2.0A/2.0B
  • Zgodność ze specyfikacją CAN 2.0 części A i B
  • Wbudowana ochrona izolacji optycznej
  • Programowalna szybkość transferu do 1 Mbps
  • Optyczna izolacja 2500 Vrms na magistrali CAN
  • Zworka do wyboru rezystora końcowego 120Ω dla każdego portu
  • Bezpośrednie mapowanie pamięci do kontrolerów CAN
  • 33MHz 32-bitowa magistrala PCI 5V (V2.1) typu plug and play
  • Karta PCI uniwersalna, obsługuje zarówno magistrale PCI 5V, jak i 3.3V
  • Zweryfikowaliśmy możliwość obsługi 100 węzłów CAN jednocześnie

Wprowadzenie

CAN (Controller Area Network) to protokół komunikacji szeregowej, który efektywnie wspiera rozproszone sterowanie w czasie rzeczywistym na bardzo wysokim poziomie bezpieczeństwa. Jest szczególnie odpowiedni do sieciowania inteligentnych urządzeń, jak również czujników i aktuatorów w obrębie systemu lub podsystemu. W sieciach CAN nie ma adresowania subskrybentów lub stacji w konwencjonalnym sensie, zamiast tego przekazywane są priorytetowe wiadomości. Jako samodzielny kontroler CAN, PISO-CAN200U-T stanowi ekonomiczne rozwiązanie aktywnej karty CAN. Posiada dwa lub cztery niezależne porty komunikacyjne CAN bus z 5-pinowym złączem śrubowym i możliwość obsługi szerokiego zakresu aplikacji CAN. Ponadto, PISO-CAN200U-T wykorzystuje nowy kontroler CAN Phillips SJA1000T i transceiver 82C250/251, które zapewniają arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i funkcję ponownej transmisji. Może być zainstalowany w gnieździe PCI 5V i jest w pełni „Plug & Play”.

Zastosowania

Stacja wymiany baterii dla motocykli elektrycznych (TC)
pixel
Parametry techniczne:
Product Range:
CAN Bus
Software
Software: Driver:
Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft
Software: SDK:
VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net
Magistrala PC
Magistrala PC: Typ:
Universal PCI, 3.3 V and 5 V, 33 MHz, 32-bit, plug and play
CAN
CAN: Controller:
NXP SJA1000T with 16 MHz clock
CAN: Porty:
2
CAN: Baud Rate:
10 k ~ 1 M bps
CAN: Isolation:
3000 VDC for DC-to-DC, 2500 Vrms for photo-coupler
CAN: Terminal Resistor:
Jumper for 120 Ω terminal resistor
Power
Power: Consumption:
250 mA @ 5 V
Mechaniczny
Mechanical: Dimensions (mm):
126 x 85 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60 °C
Environment: Storage Temperature:
-20 ~ +70 °C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
