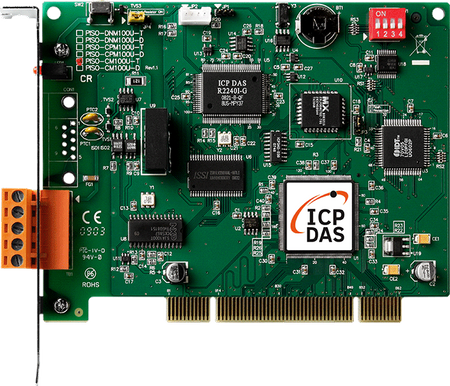

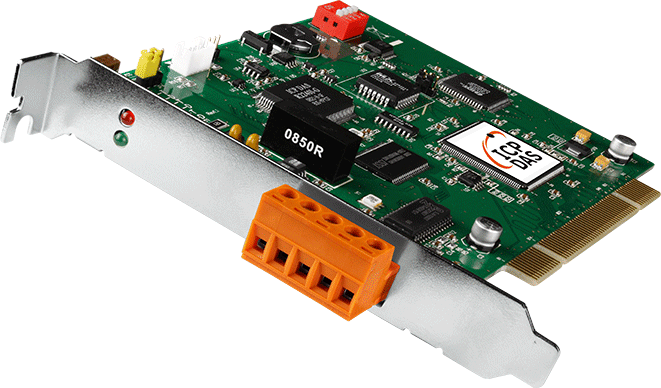

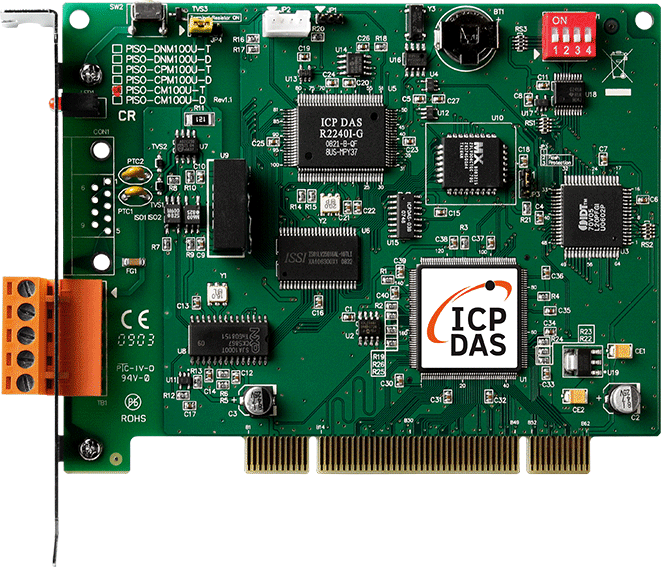

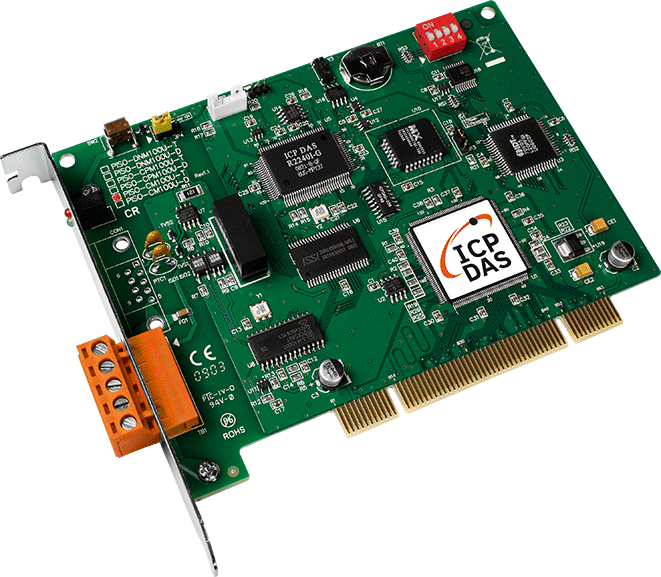

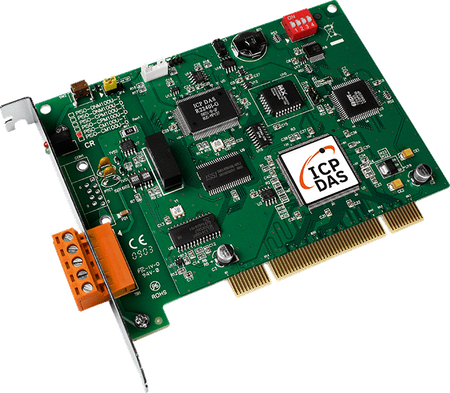

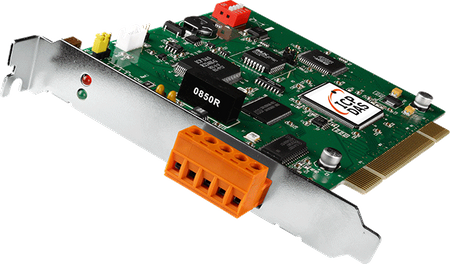

PISO-CM100U-T

  • 1-portowa programowalna karta Universal PCI CAN z 5-pinowym złączem śrubowym (zgodna z RoHS)
  • PISO-CM100U-T
  • PISO-CM100U-T
  • PISO-CM100U-T

Główne cechy

  • Mikroprocesor wewnątrz z 80186, 80MHz
  • Transceiver CAN 82C250
  • Sterownik CAN SJA1000T
  • Obsługuje zarówno CAN 2.0A, jak i CAN 2.0B
  • Znakowanie czasem z precyzją co najmniej ±1ms
  • Przełącznik DIP do wyboru numeru karty
  • Mechanizm komunikacji z podwójną pamięcią RAM
  • RTC (zegarek czasu rzeczywistego) wewnątrz

Wprowadzenie

CAN (Controller Area Network) jest protokołem komunikacji szeregowej, który efektywnie wspiera rozproszoną kontrolę czasu rzeczywistego o bardzo wysokim poziomie bezpieczeństwa. Jest szczególnie odpowiedni do sieciowania "inteligentnych" urządzeń, jak również czujników i siłowników w systemie lub podsystemie. W sieciach CAN nie ma adresowania abonentów lub stacji w konwencjonalnym sensie, zamiast tego przesyłane są priorytetowe wiadomości.

ICP DAS oferuje otwartą platformę architektoniczną dla magistrali CAN PISO-CM100/100U. PISO-CM100/100U reprezentuje bardzo potężne i ekonomiczne rozwiązanie aktywnej karty CAN z jednym kanałem CAN, pokrywającym szeroki zakres zastosowań CAN. 16-bitowy mikroprocesor na pokładzie pozwala, między innymi, na filtrację, wstępne przetwarzanie i przechowywanie (ze znacznikiem czasu) wiadomości CAN oraz na transmisję wiadomości CAN w czasie rzeczywistym. PISO-CM100/100U wykorzystuje również nowy układ Phillips SJA1000T oraz Transceiver 82C250/251, który zapewnia arbitraż magistrali oraz wykrywanie błędów z funkcją autokorekty i retransmisji. Dzięki potężnemu mikroprocesorowi, ta karta może działać z jednym kontrolerem CAN bez utraty danych, nawet w systemach o wysokim obciążeniu magistrali. Ponadto, wyposażona w zintegrowane funkcje inteligencji, PISO-CM100/100U umożliwia wstępne przetwarzanie strumieni danych CAN, odciążając tym samym komputer PC. W rezultacie wymagania czasu rzeczywistego dla aplikacji PC są znacznie zmniejszone. Dzięki najnowszej technologii, może być zainstalowana w slocie 32-bitowego magistrali PCI lub Uniwersalnej magistrali PCI i wspiera prawdziwą technologię „Plug & play”.

Dodatkowo, użytkownicy mogą opracować swoje własne aplikacje CAN za pomocą biblioteki PISO-CM100/100U. Gdy PISO-CM100/100U jest aktywna, wymiana danych między aplikacją użytkownika a oprogramowaniem sprzętowym magistrali CAN odbywa się metodą mapowania pamięci PISO-CM100/100U.

Zastosowania



pixel
Parametry techniczne:
Product Range:
CAN Bus
Software
Software: Driver:
Windows XP/7/8/10 (32-bit/64-bit OS), InduSoft
Software: SDK:
VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008
Moduł CPU
CPU Module: CPU:
80186, 80 MHz or compatible
CPU Module: EEPROM:
16 KB
CPU Module: Flash:
512 KB
CPU Module: NVRAM:
31 bytes (battery backup, data valid for up to 10 years)
CPU Module: SRAM:
512 KB
CPU Module: Real Time Clock:
Yes
Wskaźniki LED
LED Indicators: Status:
1 x CAN status
,
1 x Operating mode
Magistrala PC
Magistrala PC: Typ:
Universal PCI, 3.3 V and 5 V, 33 MHz, 32-bit, plug and play
PC Bus: Board No.:
By DIP switch
CAN
CAN: Controller:
NXP SJA1000T with 16 MHz clock
CAN: Porty:
1
CAN: Baud Rate:
10 k ~ 1 M bps
CAN: Isolation:
3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:
Jumper for 120 Ω terminal resistor
Power
Power: Consumption:
300 mA @ 5 V
Mechaniczny
Mechanical: Dimensions (mm):
138 x 22 x 105 (W x L x H)
Środowisko
Environment: Operating Temperature:
0 ~ +60 °C
Environment: Storage Temperature:
-20 ~ +70 °C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
