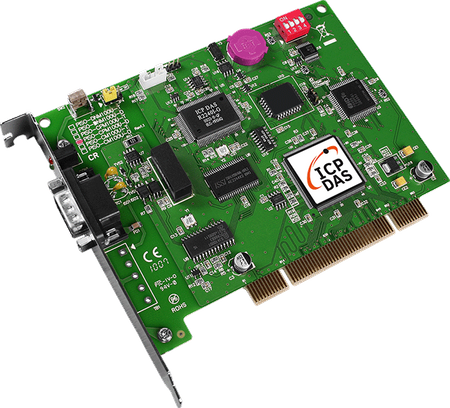

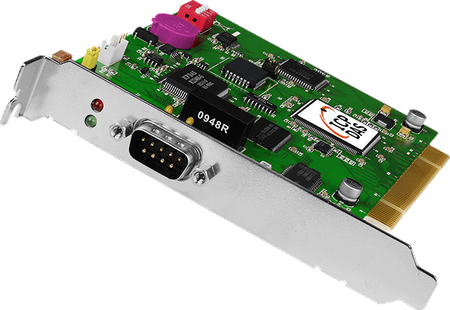

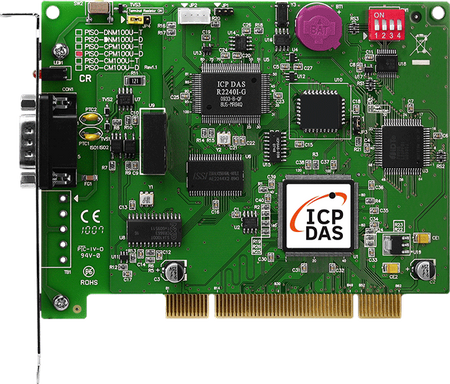

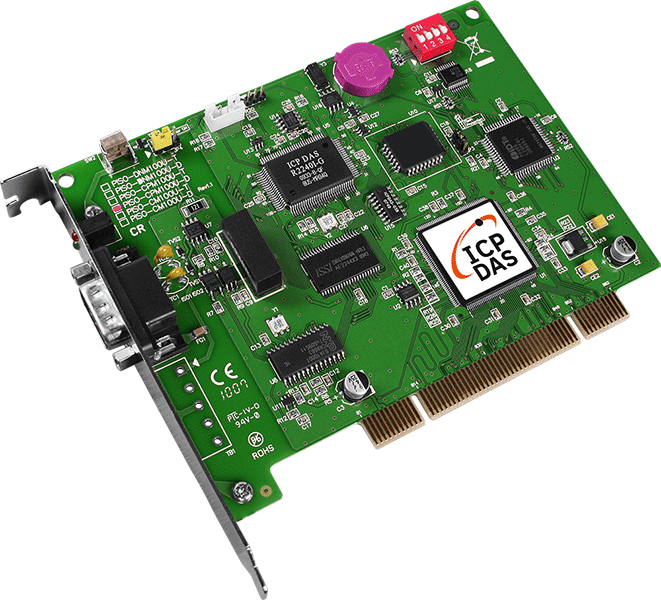

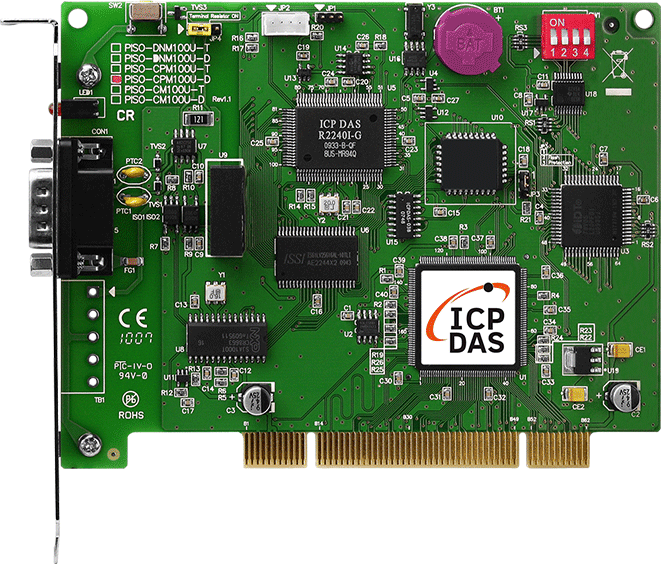

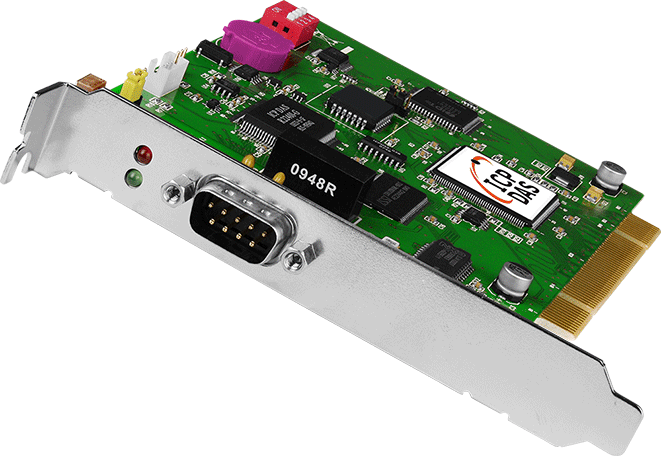

PISO-CPM100U-D

  • 1-Portowa Inteligentna Płyta Universal PCI z CANopen Master (Złącze D-Sub 9-pin) (RoHS)
  • PISO-CPM100U-D
  • PISO-CPM100U-D
  • PISO-CPM100U-D

Główne cechy

  • Jeden port komunikacyjny CANopen master
  • Standardowa specyfikacja CANopen CiA 301 v4.02
  • Obsługa identyfikatorów węzłów od 1 do 127
  • Funkcja skanowania wszystkich węzłów w tej samej sieci CANopen
  • Tryb nasłuchu dla monitorowania sieci CANopen bez ingerencji
  • Obsługa zarówno protokołu Node Guarding, jak i Heartbeat Consumer Protocol
  • Funkcja wyzwalania zdarzeń dla zdarzeń EMCY, Node Guarding i Heartbeat
  • Obsługa trybów PDO z wyzwalaniem zdarzeń, żądaniem zdalnym, cyklicznym i acyklicznym
  • Komunikacja PDO obsługuje wyjście jednobajtowe, umożliwiające modyfikację wartości jednego bajtu bez zmiany pozostałych
  • Dynamiczne mapowanie PDO
  • Możliwość jednoczesnego pobierania kilku danych PDO
  • Komunikacja SDO obsługuje protokół segmentowy
  • Programowalny identyfikator węzła master dla funkcji CANopen slave
  • Obsługa plików EDS
  • Automatyczne dodawanie węzła podczas uruchamiania
  • Obsługa architektury multi-master
  • Narzędzie CPMUtility do testowania sieci CANopen użytkowników
  • Przykłady i biblioteki funkcji dla VC++, VB.Net i C# (2005)

Wprowadzenie

PISO-CPM100 to potężne i ekonomiczne rozwiązanie aktywnego urządzenia master CANopen z jednym kanałem CAN. Wykorzystuje kontroler NXP SJA1000T i transceiver 82C250, oferujące arbitraż magistrali, wykrywanie błędów z automatyczną korekcją oraz funkcję retransmisji. 16-bitowy mikrokontroler z systemem czasu rzeczywistego MiniOS7 pozwala na wiele funkcji, takich jak transmisja i odbiór wiadomości w czasie rzeczywistym, filtrowanie, przetwarzanie wstępne i przechowywanie wiadomości CAN. Dzięki potężnemu mikrokontrolerowi karta może działać jako jeden kontroler CAN bez utraty danych, nawet w systemach obciążonych wysokim ruchem PCI. Procesy krytyczne CANopen mogą być bezpośrednio realizowane przez oprogramowanie układowe CANopen w PISO-CPM100. Użytkownicy mogą również rozwijać swoje aplikacje CANopen, korzystając z biblioteki CANopen na komputerze hosta. Kiedy PISO-CPM100 jest aktywne, wymiana danych między aplikacją użytkownika a oprogramowaniem układowym CANopen odbywa się metodą mapowania pamięci PISO-CPM100.

Urządzenie master CANopen obsługuje również bibliotekę CANopen Motion Library, zgodną ze specyfikacją CiA-402, oferując funkcje sterowania pozycją, prędkością, momentem obrotowym, kontrolą synchroniczną itp.

Zastosowania

Giętarka rur z wbudowaną kontrolą ruchu CANopen

pixel
Parametry techniczne:
Product Range:
CANopen
Software
Software: Driver:
Windows XP/7/8/10 (32-bit/64-bit OS)
Software: SDK:
VB 6.0, BCB 6.0, VC++, C#.net, VB.net
Moduł CPU
CPU Module: CPU:
80186, 80 MHz or compatible
CPU Module: EEPROM:
2 KB
CPU Module: Flash:
512 KB
CPU Module: SRAM:
512 KB
CPU Module: Watchdog Timer:
Hardware watchdog
Wskaźniki LED
LED Indicators: Status:
1 x Power and Communication
Magistrala PC
Magistrala PC: Typ:
Universal PCI
PC Bus: Board No.:
By DIP switch
CANopen
CANopen: Controller:
NXP SJA1000T with 16 MHz clock
CANopen: Ports:
1
CANopen: Baud Rate:
10 k ~ 1 M
CANopen: Isolation:
3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CANopen: Terminal Resistor:
Built-in 120Ω
CANopen: Protocol:
CiA 301 v4.02
CANopen: NMT:
Master
Power
Power: Consumption:
2 W
Mechaniczny
Mechanical: Dimensions (mm):
138 x 127 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60 °C
Environment: Storage Temperature:
-20 ~ +70 °C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
