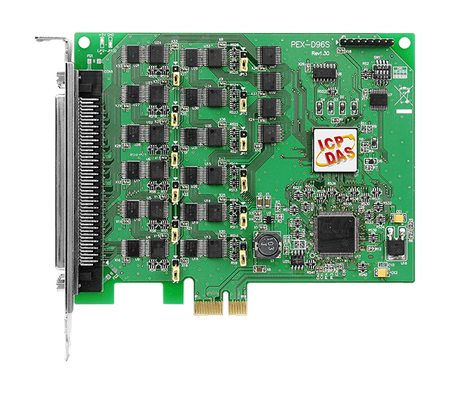

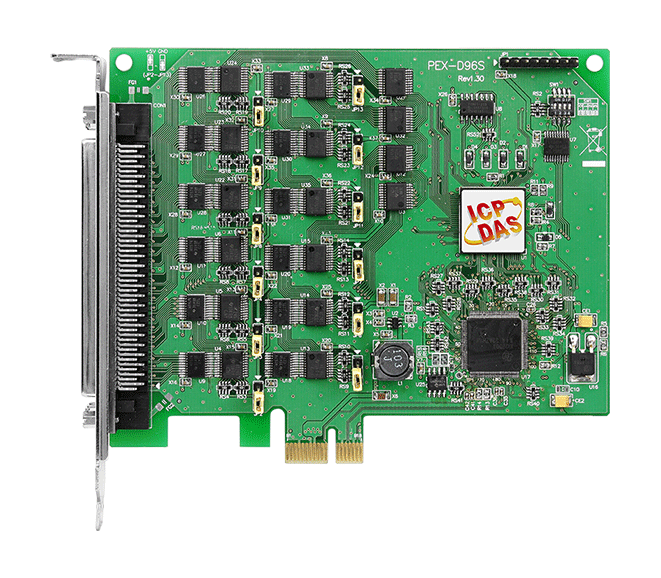

PEX-D96S

  • PCI Express, 96-kanałowa karta wejść/wyjść cyfrowych (Złącze SCSI II) (RoHS)
  • PEX-D96S

Główne cechy

  • Interfejs PCI Express x1
  • Obsługuje ID karty (przełącznik SMD)
  • Czas reakcji DI/O około 2 μs (maks. 500 kHz)
  • DO zapewnia wyższą zdolność napędową
  • 96 buforowanych linii wejścia/wyjścia cyfrowego CMOS
  • Dwanaście/osiemnaście 8-bitowych portów I/O dwukierunkowych
  • Cztery źródła przerwań
  • Zworki pull-high/pull-low dla kanałów DI

Wprowadzenie


The PEX-D96S obsługuje magistralę PCI Express. Te karty zapewniają 96 linii cyfrowego I/O TTL, składających się z dwunastu 8-bitowych portów dwukierunkowych. Każda grupa trzech 8-bitowych portów jest rozmieszczona na złączu jako Port A (PA), Port B (PB) i Port C (PC) i wszystkie porty są skonfigurowane jako porty wejściowe po uruchomieniu lub zresetowaniu.

PEX-D96S ma pojedyncze złącze o dużej gęstości, co zmniejsza ilość miejsca potrzebnego do instalacji karty w komputerze. Karty PEX-D96S zawierają wbudowany przełącznik ID karty, który umożliwia rozpoznanie karty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart. Zworki pull-high/low pozwalają na zdefiniowanie statusu DI zamiast pozostania w stanie wysokiej impedancji, jeśli kanały DI są odłączone lub przerwane.

Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. W celu szybkiego i łatwego opracowywania własnych aplikacji użytkownicy otrzymują biblioteki DLL oraz kontrolki ActiveX wraz z różnymi przykładowymi programami w językach: Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW.

Tabela porównawcza

Model Interfejs DI Pull-High/Low Kompatybilność Zaleta
PEX-D96S PCI Express Tak 5 V/CMOS Niskie zużycie energii,
niskie temperatury
PIO-D96SU Uniwersalny PCI Tak 5 V/CMOS Niskie zużycie energii,
niskie temperatury
PIO-D96U Uniwersalny PCI Tak 5 V/TTL Wysoka zdolność napędowa DO

Akcesoria

pixel
Parametry techniczne:
Product Range:
PCI Express Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female SCSI II 100-pin x 1
Wejście cyfrowe
Wejście cyfrowe: Kanały:
96 (Bi-Direction)
Wejście cyfrowe: Typ:
5 V/CMOS
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
500 kHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
96 (Bi-Direction)
Wyjście cyfrowe: Typ:
5 V/CMOS
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.1 V Max.
,
Logic 1: 4.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 6 mA @ 0.33 V
,
Source: 6 mA @ 4.77 V
Wyjście cyfrowe: Szybkość reakcji:
500 kHz (Typical)
Magistrala PC
Magistrala PC: Typ:
PCI Express x 1
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
650 mA @ +3.3 V
,
0 mA @ +12 V
Mechaniczny
Mechanical: Dimensions (mm):
95 x 130 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
