Główne cechy
- Interfejs PCI Express x1
- Obsługuje identyfikator karty (przełącznik SMD)
- 16-kanałowy cyfrowy wejście 5 V/TTL
- 16-kanałowy cyfrowy wyjście 5 V/TTL
- Zworki Pull-high/Pull-low dla kanałów DI
- 12-bitowe, 32 jednokońcowe/16 różnicowe kanały analogowego wejścia
- Wewnętrzny/zewnętrzny trigger
- Szybkość próbkowania AD 110 lub 44 kS/s
Wprowadzenie

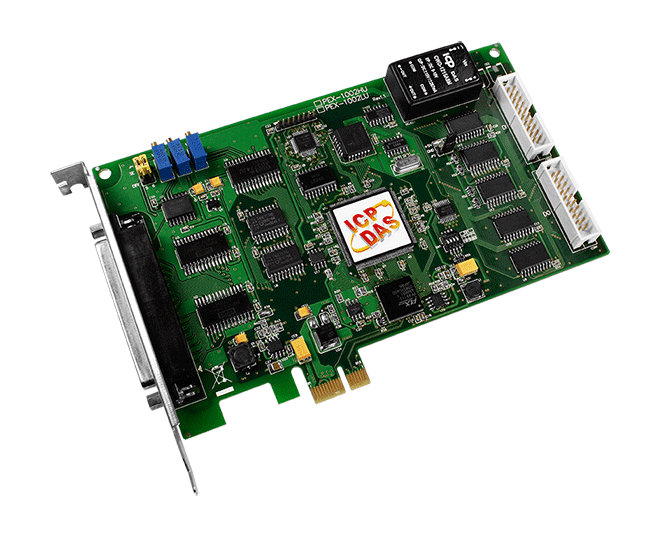

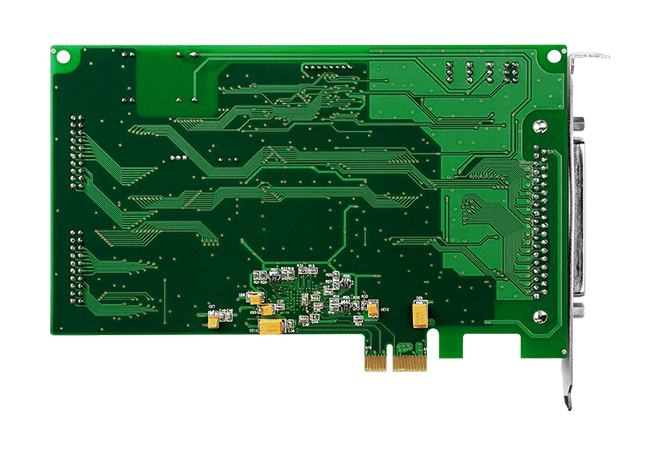

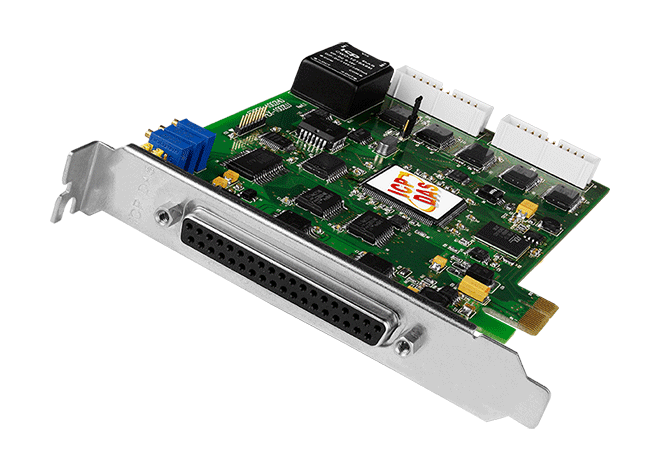

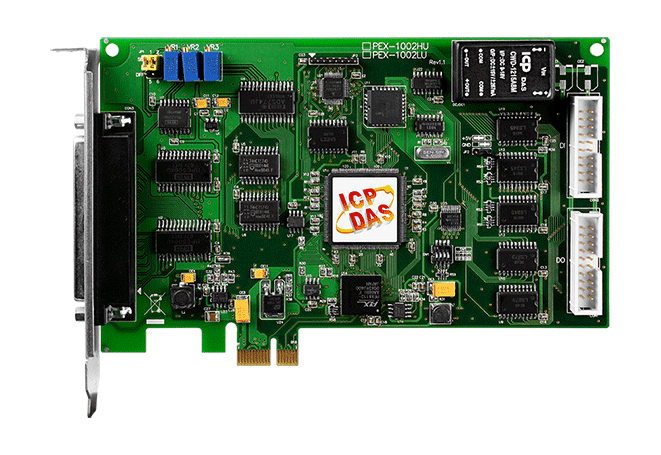

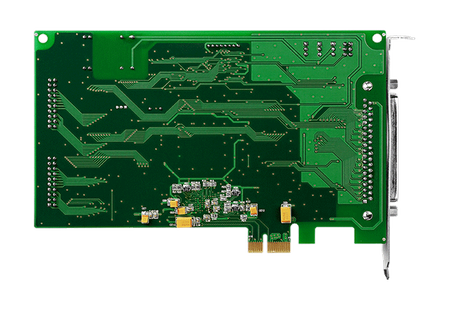

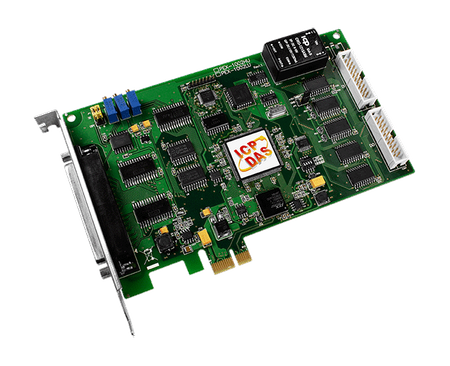

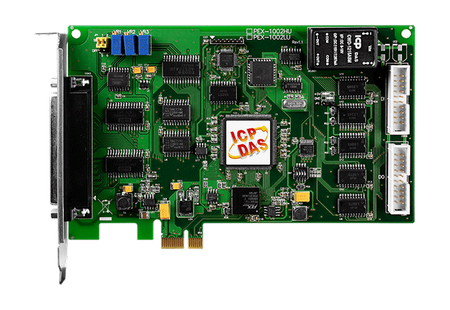

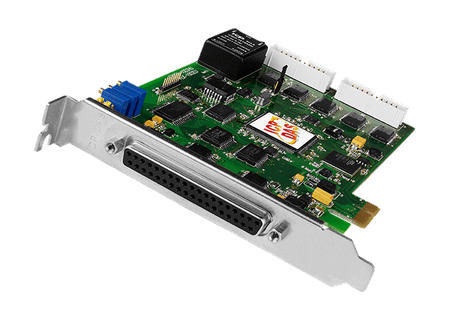

Karta PEX-1002L obsługuje magistralę PCI Express. Te karty są rodziną płyt A/D i cechują się niskim wzmocnieniem 110 kS/s AI. Zapewniają 12-bitowe 32 jednokońcowe lub 16 różnicowych kanałów AI, 16 kanałów DI i 16 kanałów DO.
PEX-1002L dodaje również na płycie przełącznik identyfikatora karty. Użytkownicy mogą ustawić identyfikator karty na płycie i rozpoznać kartę za pomocą oprogramowania poprzez ten identyfikator, gdy używane są dwie lub więcej kart PEX-1002L w jednym komputerze. Karta PEX-1002L zapewnia rezystory pull-high/pull-low, które pozwalają określić status DI, gdy kanały DI nie są podłączone; status DI pozostanie w pozycji wysokiej lub niskiej, a nie unoszącej się.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolki Active X wraz z różnymi programami przykładowymi w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
PEX-1002L dodaje również na płycie przełącznik identyfikatora karty. Użytkownicy mogą ustawić identyfikator karty na płycie i rozpoznać kartę za pomocą oprogramowania poprzez ten identyfikator, gdy używane są dwie lub więcej kart PEX-1002L w jednym komputerze. Karta PEX-1002L zapewnia rezystory pull-high/pull-low, które pozwalają określić status DI, gdy kanały DI nie są podłączone; status DI pozostanie w pozycji wysokiej lub niskiej, a nie unoszącej się.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolki Active X wraz z różnymi programami przykładowymi w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
Zastosowania
- Automatyzacja laboratoryjna
- Test produkcyjny
- Interfejs sensorów
Akcesoria
_PCI-1002HU(LU)--accessories.jpg)
Parametry techniczne:
Product Range: | PCI Express Multi-function |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście analogowe | |
Wejście analogowe: Kanały: | 32 single-ended/16 differential |
Wejście analogowe: Zakres: | Gain: 1, 2, 4, 8 ,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V |
Wejście analogowe: Rozdzielczość: | 12-bit |
Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ±10 V |
Wejście analogowe: Częstotliwość próbkowania: | 110 kS/s. Max. |
Analog Input: Input Impedance: | 10 MΩ/6 Pf |
Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
Analog Input: Zero Drift: | ±4 ppm/°C of FSR |
Wejście analogowe: Tryb wyzwalania: | Software, Internal programmable pacer, External (5 V/TTL) |
Wejście analogowe: Transfer danych: | Polling, Interrupt |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 16 |
Wejście cyfrowe: Typ: | 5 V/TTL |
Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
Wejście cyfrowe: Szybkość reakcji: | 500 kHz |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 16 |
Wyjście cyfrowe: Typ: | 5 V/TTL |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA ,
Source: 0.8 mA |
Wyjście cyfrowe: Szybkość reakcji: | 500 kHz (Typical) |
Zegar/licznik/częstotliwość | |
Zegar/licznik/częstotliwość: Kanały: | 3 (Independent x 1/Internal pacer x 1/External pacer x 1) |
Timer/Counter/Frequency: Type: | 5 V/TTL |
Timer/Counter/Frequency: Resolution: | 16-bit |
Timer/Counter/Frequency: Input Frequency: | 10 MHz Max. |
Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
Magistrala PC: Typ: | PCI Express x 1 |
PC Bus: Data Bus: | 16-bit |
Power | |
Power: Consumption: | 900 mA @ +3.3 V ,
350 mA @ +12 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 110 x 167 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
