Główne cechy
- Interfejs PCI Express x1
- Wspiera identyfikację karty (przełącznik SMD)
- Wskaźnik zasilania LED
- 16-kanałowe izolowane wejście cyfrowe
- Wybieralny filtr sygnału DC
- Wejście sygnału AC z filtrem
- Ochrona fotoizolacyjna 2000 VDC
- 16-kanałowe wyjście przekaźnikowe PhotoMOS
- Wspiera odczyt stanu DO (poziom rejestru)
- Czas zwolnienia 0.05 ms
- Długowieczny i niezawodny przekaźnik PhotoMOS
- Niski prąd upływu, gdy przekaźnik PhotoMOS jest wyłączony
- Brak odbicia kontaktu, brak iskrzenia
Wprowadzenie

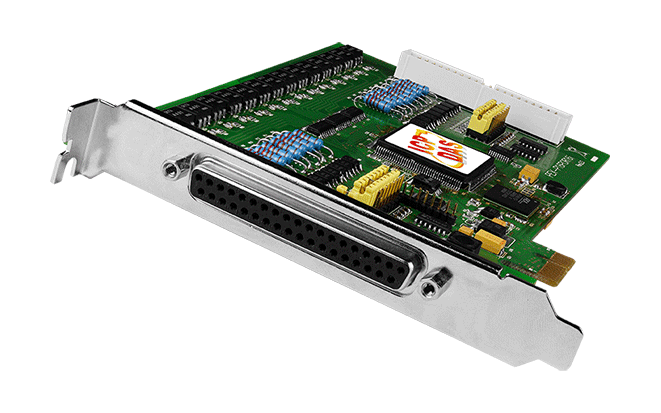

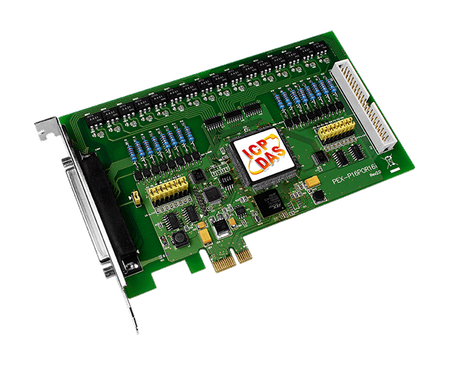

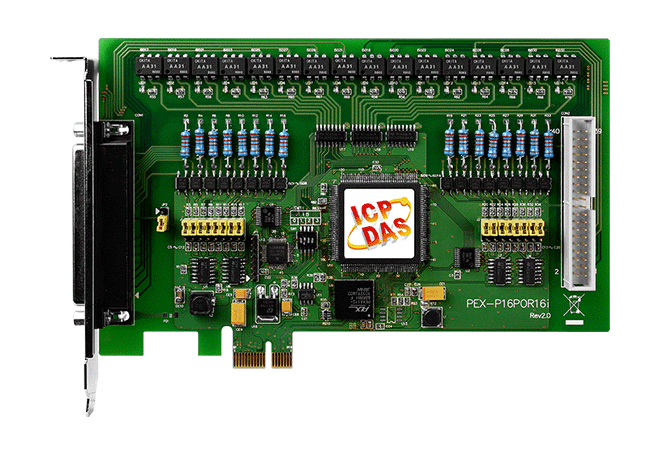

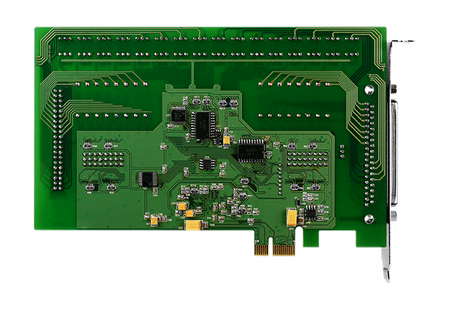

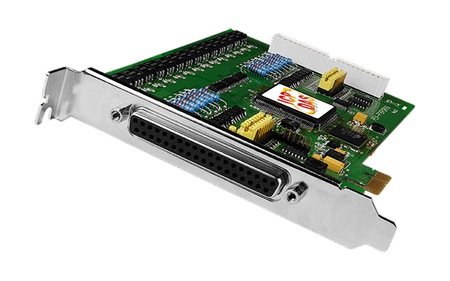

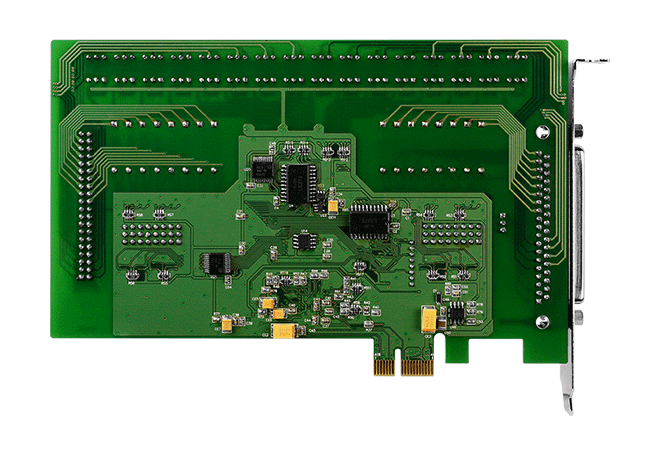

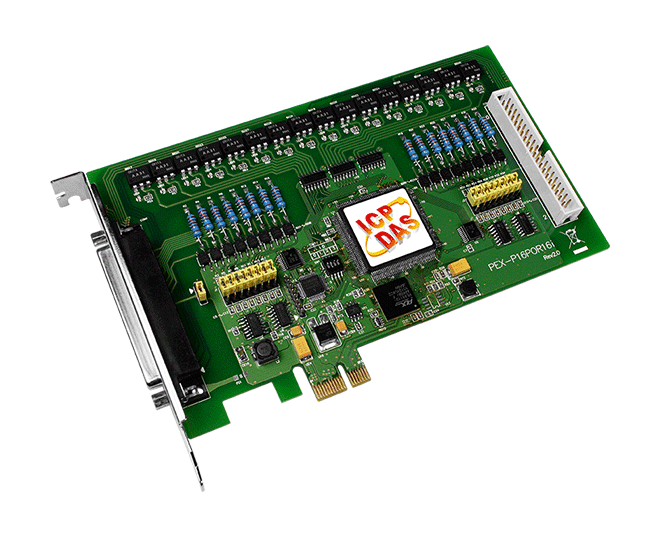

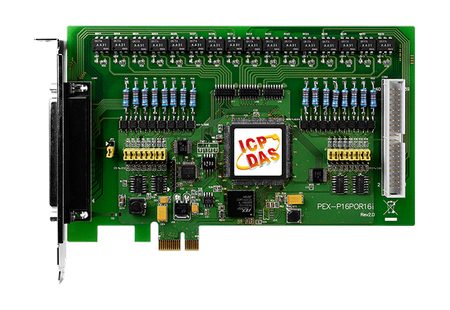

Karta PEX-P16POR16i to karta PCI Express. Te karty zapewniają 16 izolowanych kanałów wejściowych oraz 16 wyjściowych kanałów przekaźnikowych PhotoMOS. Zarówno izolowane kanały DI, jak i kanały przekaźnikowe PhotoMOS wykorzystują krótki optyczny tor transmisji do przesyłania sygnału elektrycznego między elementami obwodu, zachowując ich elektryczną izolację. Karta PEX-P16POR16i zapewnia ochronę izolacji 2000 VDC dla kanałów DI, co pozwala na całkowite unoszenie sygnałów wejściowych, aby zapobiec pętlom uziemienia, blokować przepięcia napięcia oraz izolować komputer-host od szkodliwego napięcia. Przekaźniki PhotoMOS są używane tam, gdzie konieczne jest kontrolowanie obwodu przy pomocy niskoprądowego sygnału (z pełną elektryczną izolacją między obwodami sterującymi i kontrolowanymi), lub gdzie jeden sygnał musi kontrolować kilka obwodów. Te karty mogą być używane w różnych zastosowaniach, takich jak kontrolowanie stanu ON/OFF urządzeń zewnętrznych, sterowanie zewnętrznymi przekaźnikami lub małymi przełącznikami elektronicznymi, aktywacja alarmów, zamykanie kontaktów, wykrywanie zewnętrznych napięć lub przełączników, itd.
Karta PEX-P16POR16i posiada również przełącznik identyfikacyjny karty na płycie. Użytkownicy mogą ustawić identyfikator karty i rozpoznawać płytkę przez ID za pomocą oprogramowania, gdy używa się dwóch lub więcej kart w jednym komputerze.
Karty wspierają różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są DLL i kontrolki ActiveX wraz z różnymi przykładowymi programami w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, co pozwala użytkownikom szybko i łatwo tworzyć własne aplikacje.
Karta PEX-P16POR16i posiada również przełącznik identyfikacyjny karty na płycie. Użytkownicy mogą ustawić identyfikator karty i rozpoznawać płytkę przez ID za pomocą oprogramowania, gdy używa się dwóch lub więcej kart w jednym komputerze.
Karty wspierają różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są DLL i kontrolki ActiveX wraz z różnymi przykładowymi programami w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, co pozwala użytkownikom szybko i łatwo tworzyć własne aplikacje.
Akcesoria

Parametry techniczne:
Product Range: | PCI Express Digital I/O |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 16 |
Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
Wejście cyfrowe: ON Poziom napięcia: | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
Wejście cyfrowe: OFF Poziom napięcia: | AC/DC 0 ~ 1 V |
Wejście cyfrowe: Szybkość reakcji: | Without Filter: 50 kHz (Typical) ,
With Filter: 0.455 kHz(Typical) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wejście cyfrowe: Izolacja: | 2000 VDC |
Wyjście przekaźnikowe | |
Wyjście przekaźnikowe: Kanały: | 16 |
Wyjście przekaźnikowe: Typ: | PhotoMos Relay (Form A) |
Relay Output: Contact Rating: | Load Voltage: 300 V (AC peak or DC) ,
Load Current: 130 mA |
Relay Output: Operate Time: | 0.7 ms (Typical) |
Relay Output: Release Time: | 0.05 ms (Typical) |
Relay Output: Electrical Endurance: | Long Life and No Sparking |
Magistrala PC | |
Magistrala PC: Typ: | PCI Express x 1 |
PC Bus: Data Bus: | 16-bit |
Power | |
Power: Consumption: | 600 mA @ +3.3 V ,
300 mA @ +12 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 113 x 118 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
