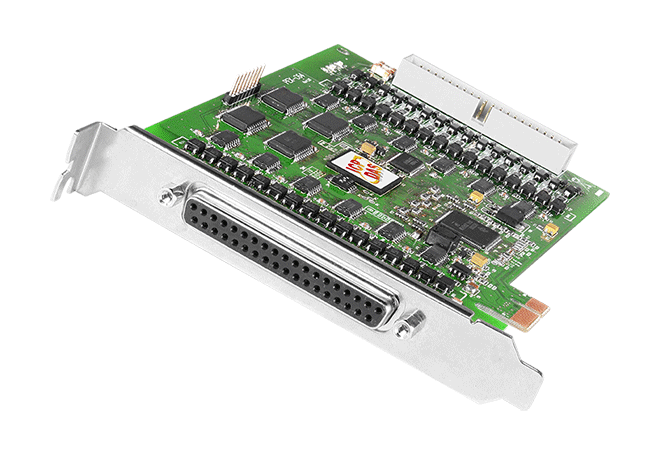

PEX-C64

  • PCI Express, 64-kanałowa deska wyjściowa Open Collector Isolated (Sink, NPN) (RoHS). Zawiera jeden kabel CA-4037B i dwa złącza D-Sub CA-4002.
  • PEX-C64
  • PEX-C64
  • PEX-C64
  • PEX-C64

Główne cechy

  • Interfejs PCI Express x1
  • 64-kanałowe optycznie izolowane wyjście cyfrowe (NPN)
  • Obsługuje ID karty (przełącznik SMD)
  • Ochrona fotoizolacyjna 3750 Vrms
  • Wyjście cyfrowe podzielone na cztery izolowane banki przy użyciu czterech zewnętrznych zasilaczy izolowanych

Wprowadzenie

Karta PEX-C64 wykorzystuje magistralę PCI Express i zapewnia 64 optycznie izolowane kanały wyjściowe cyfrowe, z których każdy zawiera tranzystor Darlingtona zapewniający izolację 3750 Vrms oraz zintegrowaną diodę tłumiącą dla obciążenia indukcyjnego. Kanały DO są rozdzielone na cztery izolowane banki przy użyciu czterech izolowanych zasilaczy zewnętrznych i działają jako interfejs między sygnałami logiki polowej, eliminując problemy z pętlą masy i izolując komputer główny od potencjalnie szkodliwych skoków napięcia.

Karta PEX-C64 posiada również wbudowany przełącznik ID karty, który ułatwia rozpoznanie karty za pomocą oprogramowania, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart. Karta PEX-C64 jest zaprojektowana jako łatwy zamiennik dla karty PISO-C64U, nie wymagający modyfikacji ani w oprogramowaniu, ani w sterowniku.

Zastosowania

  • Automatyzacja fabryk
  • Testowanie produktów
  • Automatyzacja laboratoriów

Akcesoria


pixel
Parametry techniczne:
Product Range:
PCI Express Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
40-pin box header x 1
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
64
Wyjście cyfrowe: Sink/Source (NPN/PNP):
Sink, Open Collector
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Prąd obciążenia:
100 mA/+30 V for each channel @ 60% duty
Wyjście cyfrowe: Szybkość reakcji:
4 kHz (typowo)
Wyjście cyfrowe: Izolacja:
3750 Vrms
Magistrala PC
Magistrala PC: Typ:
PCI Express x 1
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
400 mA @ +3.3 V
,
200 mA @ +12 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 180 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
