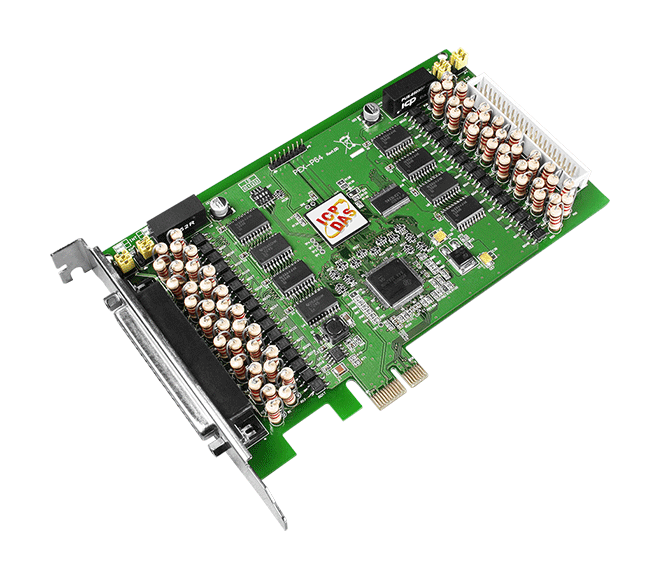

PEX-P64

  • PCI Express, 64-kanalowa izolowana karta DI (RoHS)
  • Zawiera jeden kabel CA-4037B oraz dwa złącza D-Sub CA-4002
  • PEX-P64
  • PEX-P64
  • PEX-P64
  • PEX-P64

Główne cechy

  • Obsługa PCI Express x1
  • Funkcja ID karty (przełącznik SMD)
  • 64-kanałowe izolowane DI
  • Wbudowany przetwornik DC/DC zapewniający izolację 3000 VDC
  • Cztery izolowane banki przy użyciu czterech izolowanych zasilaczy zewnętrznych
  • Ochrona foto-izolacji 3750 Vrms
  • Wybieralne wewnętrzne lub zewnętrzne zasilanie dla DI

Wprowadzenie

Karta PEX-64 wykorzystuje magistralę PCI Express i oferuje 64 optycznie izolowane kanały wejść cyfrowych, które mogą korzystać z wewnętrznego lub zewnętrznego zasilania, wybieranego za pomocą zworek. Wewnętrzne zasilanie jest dostarczane przez wbudowany izolowany przetwornik DC/DC zapewniający izolację 3000 VDC i służący do podłączania urządzeń wejściowych z suchym stykiem. Kanały DI są zorganizowane w cztery izolowane banki przy użyciu czterech izolowanych zasilaczy zewnętrznych, gdzie kanały DI od 0 do 15 są przypisane do banku A, kanały DI od 16 do 31 do banku B, kanały DI od 32 do 47 do banku C, a kanały DI od 48 do 63 do banku D. Wbudowane foto-przekaźniki zapewniają izolację 3750 Vrms i pełnią rolę interfejsu między sygnałami logicznymi w terenie, eliminując problemy z pętlą masy i izolując komputer główny od potencjalnie szkodliwych przepięć. Karta PEX-P64 posiada również wbudowany przełącznik identyfikacyjny karty, który umożliwia łatwe rozpoznanie karty przez oprogramowanie, w sytuacji gdy w tym samym komputerze zainstalowane są dwie lub więcej kart. Karta PEX-P64 jest zaprojektowana jako łatwe zamiennik dla karty PISO-P64U bez konieczności modyfikacji zarówno oprogramowania, jak i sterownika.

Zastosowania

  • Automatyzacja fabryk
  • Testowanie produktów
  • Automatyzacja laboratoriów

Akcesoria

pixel
Parametry techniczne:
Product Range:
PCI Express Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
40-pin box header x 1
Wejście cyfrowe
Wejście cyfrowe: Kanały:
64
Wejście cyfrowe: Typ:
Dry + Wet Contact
,
Photocoupler
Wejście cyfrowe: Sink/Source (NPN/PNP):
Sink/Source
Wejście cyfrowe: ON Poziom napięcia:
Dry: Close to GND
,
Wet: 5 ~ 15 V (Max 24 V)
Wejście cyfrowe: OFF Poziom napięcia:
Dry: Open
,
Wet: 0 ~ 1 V
Wejście cyfrowe: Szybkość reakcji:
4 kHz (typowo)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wejście cyfrowe: Izolacja:
3750 Vrms (Using external power)
Magistrala PC
Magistrala PC: Typ:
PCI Express x 1
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
600 mA @ +3.3 V
,
400 mA @ +12 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 180 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
