Główne cechy
- Obsługa PCI Express x1
- Funkcja identyfikacji karty (Przełącznik SMD)
- 64 kanały izolowane DI
- Wbudowany konwerter DC/DC zapewniający izolację 3000 VDC
- Cztery izolowane banki przy użyciu czterech izolowanych zewnętrznych zasilaczy
- Ochrona fotoizolacji 3750 Vrms
- Wybór wewnętrznego lub zewnętrznego zasilania dla DI
Wprowadzenie

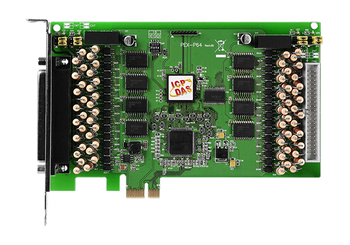

Seria PEX-P64-24V wykorzystuje magistralę PCI Express i oferuje 64 optycznie izolowane kanały wejściowe cyfrowe, które mogą korzystać z wewnętrznego lub zewnętrznego zasilania, wybieranego za pomocą zworki. Wewnętrzne zasilanie zapewnia wbudowany izolowany konwerter DC/DC, który zapewnia izolację 3000 VDC i jest używany do podłączania urządzeń wejściowych z suchym stykiem. Kanały DI są zorganizowane w cztery izolowane banki przy użyciu czterech izolowanych zewnętrznych zasilaczy, gdzie kanały DI 0-15 są przydzielone do banku A, kanały DI 16-31 są przydzielone do banku B, kanały DI 32-47 są przydzielone do banku C, a kanały DI 48-63 są przydzielone do banku D. Wbudowane fotokuplery zapewniają izolację 3750 Vrms i działają jako interfejs między sygnałami logicznymi pola, eliminując problemy z pętlą uziemienia i izolując komputer hosta od potencjalnie szkodliwych skoków napięcia.
Seria PEX-P64-24V zawiera również wbudowany przełącznik identyfikacji karty, który umożliwia łatwe rozpoznanie karty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart. Seria PEX-P64-24V została zaprojektowana jako łatwe zastępstwo dla karty PISO-P64U bez konieczności modyfikowania zarówno oprogramowania, jak i sterownika.
Seria PEX-P64-24V zawiera również wbudowany przełącznik identyfikacji karty, który umożliwia łatwe rozpoznanie karty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart. Seria PEX-P64-24V została zaprojektowana jako łatwe zastępstwo dla karty PISO-P64U bez konieczności modyfikowania zarówno oprogramowania, jak i sterownika.
Zastosowania
- Automatyzacja przemysłowa
- Testowanie produktów
- Automatyzacja laboratoryjna
Akcesoria
_PISO-P64U(-24V)-accessories.png)
_PISO-P64U(-24V)_accessories.png)
Parametry techniczne:
| Product Range: | PCI Express Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 64 |
| Wejście cyfrowe: Typ: | Dry + Wet Contact ,
Photocoupler |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: 20 ~ 28 V (Max 30 V) |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: 0 ~ 1 V |
| Wejście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Magistrala PC | |
| Magistrala PC: Typ: | PCI Express x 1 |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 600 mA @ +3.3 V ,
400 mA @ +12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
