PCI-1202LU/S

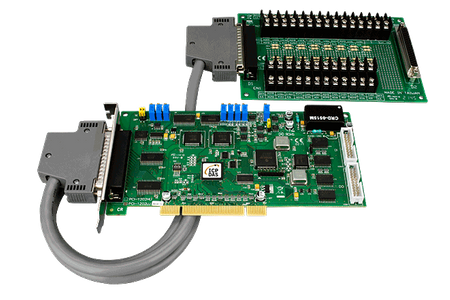

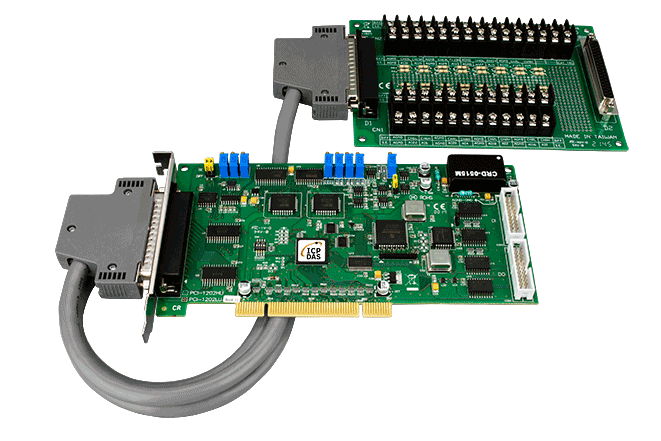

  • Uniwersalna karta PCI, 110 kS/s, 32-kanałowa, 12-bitowa AI z wieloma funkcjami (1 K słowo FIFO) (RoHS). Zawiera jedną kartę DB-1825 Daughter Board.
  • PCI-1202LU/S
Producent: ICP DAS
Kod produktu: PCI-1202LU/S
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Interfejs PCI Uniwersalny (3.3 V/5 V)
  • Obsługuje ID karty (przełącznik SMD)
  • 2 kanały analogowe, 16-bitowe wyjście
  • Wbudowany FIFO 1024 próbek dla AI
  • 16 kanałów wyjścia cyfrowego 5 V/TTL
  • 16 kanałów wejścia cyfrowego 5 V/TTL
    • Rezystory Pull-high i Pull-low dla kanałów DI
  • 32 kanały analogowego wejścia jednobiegunowego/16 różnicowych
    • Przetwornik AD 12-bitowy, częstotliwość próbkowania 110kHz
    • Wbudowany kontroler MagicScan
    • Wewnętrzny Trigger: wyzwalanie programowe, wyzwalanie Pacer
    • Zewnętrzny Trigger: wyzwalanie post-trigger, pre-trigger, middle-trigger
  • Szybkość transferu danych do 2.1 M słów/sek

Wprowadzenie

Seria PCI-1202 to rodzina wysokowydajnych kart akwizycji danych, które umożliwiają ciągłą akwizycję danych bez przerw w DOS przy 110 kHz dla niskiego wzmocnienia. Rodzina PCI-1202 ma tę samą architekturę sprzętową co PCI-1802 i oferuje 32-kanałowe wejścia analogowe jednobiegunowe lub 16-kanałowe różnicowe. Podobnie jak rodzina PCI-1802, seria PCI-1202 oferuje funkcje Magic Scan i Continuous Capture.

Karta PCI-1202LU Universal PCI obsługuje zarówno magistralę PCI 3.3V, jak i 5V. Karty PCI-1202LU są w pełni kompatybilne z kartami PCI-1202L i są zaprojektowane jako bezpośrednie zamienniki bez konieczności modyfikacji oprogramowania lub sterownika, przy czym główną różnicą jest dodanie rezystorów pull-high/low DI oraz przełącznika ID karty na PCI-1202LU.

Karty PCI-1202LU/8K wyposażone są w sprzętowy FIFO o pojemności 8K próbek, co zmniejsza problemy z przepełnieniem danych w środowiskach wielozadaniowych, takich jak Windows i Linux.

Zastosowania

  • Systemy szybkiej akwizycji danych.
  • Monitorowanie i kontrola procesów.
  • Analiza drgań.
  • Cyfrowy generator wzorców z portu I/O cyfrowego.

Akcesoria

Przewodnik wyboru wielofunkcyjnych kart opartych na IPC ICP DAS
Model Magistrala Kanał D/A Kanał A/D Częstotliwość
próbkowania A/D		 Rozmiar FIFO Wyzwalanie Programowe (Interrogacja) Skanowanie Kanałów
(Pacer)		 Zewnętrzny Trigger Funkcja Przerwania
PEX-1202L PCI Express 12-bitowy, 2-kanałowy 12-bitowy, 32 S.E/16 Diff 110 kS./s 1 k Tak Tak Tak Nie
PCI-1202LU PCI Uniwersalny
PEX-1202H PCI Express 12-bitowy, 2-kanałowy 12-bitowy, 32 S.E/16 Diff 44 kS./s 1 k Tak Tak Tak Nie
PEX-1202HU PCI Uniwersalny
PCI-1602U PCI Uniwersalny 12-bitowy, 2-kanałowy 16-bitowy, 32 S.E/16 Diff 100 kS./s 8 k Tak Tak Tak Nie
PCI-1602FU PCI Uniwersalny 12-bitowy, 2-kanałowy 16-bitowy, 32 S.E/16 Diff 200 kS./s 8 k Tak Tak Tak Nie
PCI-1800LU PCI Uniwersalny 12-bitowy, 2-kanałowy 12-bitowy, 16 S.E/8 Diff 330 kS./s 1 k Tak Tak Tak Nie
PCI-1800HU PCI Uniwersalny 12-bitowy, 2-kanałowy 12-bitowy, 16 S.E/8 Diff 44 kS./s 1 k Tak Tak Tak Nie
PCI-1802LU PCI Uniwersalny 12-bitowy, 2-kanałowy 12-bitowy, 32 S.E/16 Diff 330 kS./s 8 k Tak Tak Tak Nie
PCI-1802HU PCI Uniwersalny 12-bitowy, 2-kanałowy 12-bitowy, 32 S.E/16 Diff 44 kS./s 8 k Tak Tak Tak Nie
PCI-822LU PCI Uniwersalny 16-bitowy, 2-kanałowy 12-bitowy, 32 S.E/16 Diff 250 kS./s 8 k Tak Tak Tak Tak Opłacalny programowalny DIO
PCI-826LU PCI Uniwersalny 16-bitowy, 2-kanałowy 16-bitowy, 32 S.E/16 Diff 250 kS./s 8 k Tak Tak Tak Tak Opłacalny programowalny DIO
pixel
Parametry techniczne:
Product Range:
PCI Multi-function
HARDWARE
Hardware: Card ID:
Yes (4-bit) for Version 4.0 or above
Hardware: Connector:
Female DB37 x 1
,
Male 20-bit ribbon x 2
Wejście analogowe
Wejście analogowe: Kanały:
32 single-ended/16 differential
Wejście analogowe: Zakres:
Gain: 0.5, 1, 2, 4, 8
,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V
,
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V
Wejście analogowe: Rozdzielczość:
12-bit
Wejście analogowe: Dokładność:
0.1% of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:
110 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±4 ppm/°C of FSR
Analog Input: FIFO Size:
1024 samples
Wejście analogowe: Tryb wyzwalania:
Software, Internal programmable pacer, External (5 V/TTL)
Wejście analogowe: Transfer danych:
Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:
2
Wyjście analogowe: Zakres:
±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
0.06% of FSR ±1 LSB @ 25 °C, ±10 V
Analog Output: Response Time:
1.0 MHz (Typical)
Analog Output: Voltage Output Capability:
±5 mA
Analog Output: Slew Rate:
8.33 V/μs
Wyjście analogowe: Tryb pracy:
Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:
16
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
16
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.4 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 2.4 mA @ 0.8 V
,
Source: 0.8 mA @ 2.0 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:
3 (Independent x 1/Internal pacer x 1/External pacer x 1)
Timer/Counter/Frequency: Type:
5 V/TTL
Timer/Counter/Frequency: Resolution:
16-bit
Timer/Counter/Frequency: Input Frequency:
10 MHz Max.
Timer/Counter/Frequency: Reference Clock:
Internal: 8 MHz
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
16-bit
Power
Power: Consumption:
300 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 196 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
