Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 14-bitowy, 4-kanałowy wyjście analogowe
- Ochrona izolacji magistrali i zasilania 2500 VDC
- Wbudowany konwerter DC/DC z ochroną 3000 VDC
- Korekcja programowa
- Dwa źródła przerwań wyzwalane timerem
- Dwubuforowy zatrzask DA
- Obsługuje ID karty (przełącznik SMD)
- 16-kanałowy wyjście cyfrowe 5 V/TTL
- 16-kanałowy wejście cyfrowe 5 V/TTL
- Funkcja pull-high i pull-low dla kanałów DI

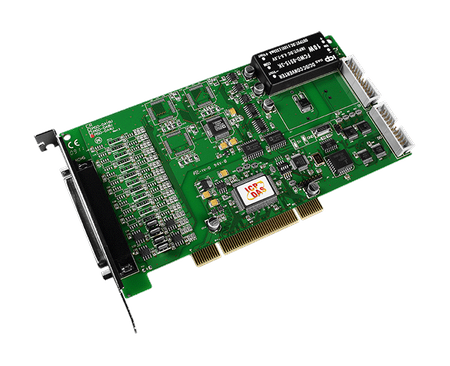

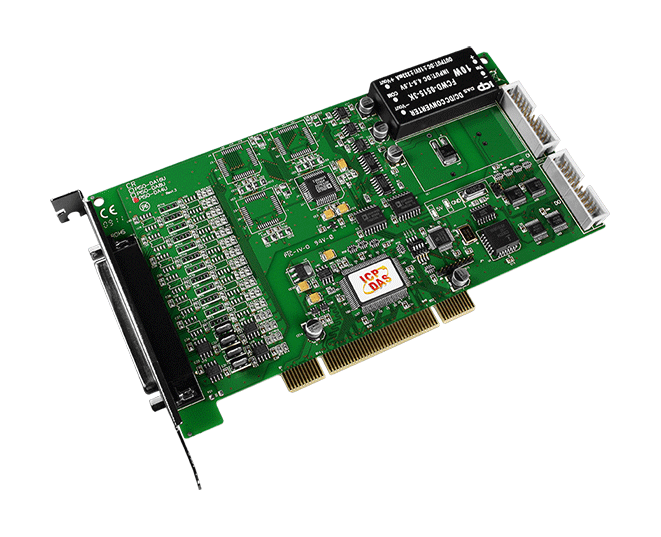

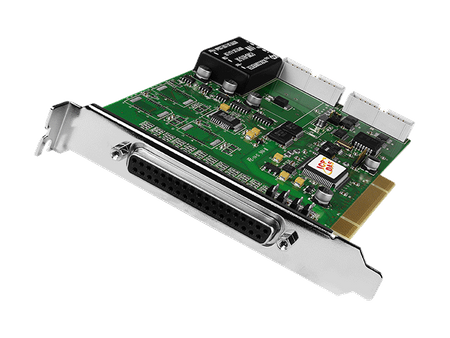

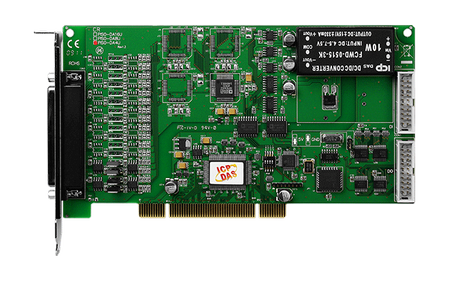

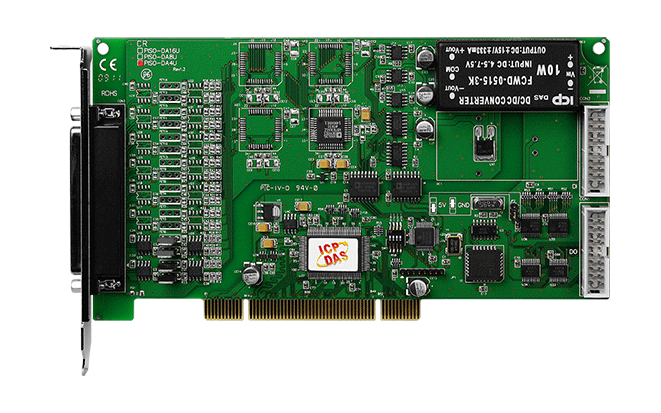

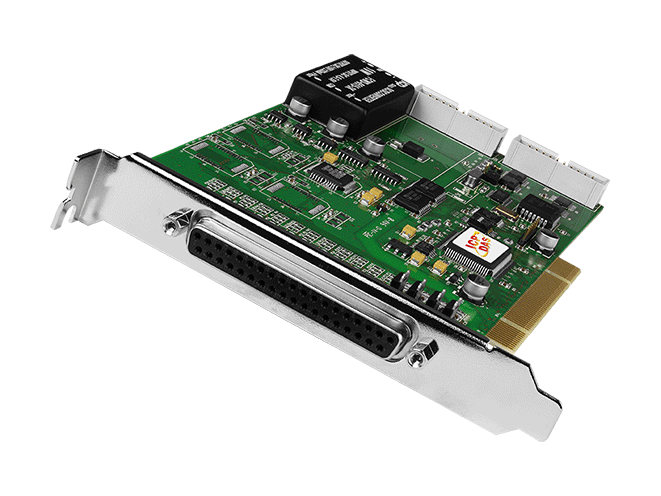

Wprowadzenie
Karta serii PISO-DAxU została zaprojektowana jako łatwy zamiennik dla serii PIO-DA bez konieczności modyfikacji oprogramowania lub sterownika.
Seria PISO-DAxU zapewnia dodatkowy projekt wysokiego napięcia izolacyjnego, który chroni komputer główny przed uszkodzeniami spowodowanymi nieoczekiwanymi przepięciami, a wbudowane wysokiej jakości komponenty izolacyjne zapewniają płycie izolację typu magistrali 2500 VDC. Zakres wyjściowy napięcia dla serii PISO-DAxU wynosi od -10 V do +10 V, a zakres wyjściowy prądu wynosi od 0 do 20 mA.
Ponadto seria PISO-DAxU posiada następujące innowacyjne zalety:
1. Dokładna i łatwa kalibracja:
ICP DAS zapewnia funkcję kalibracji programowej zamiast ręcznej, co eliminuje konieczność stosowania zworek i potencjometrów do kalibracji, a dane kalibracyjne mogą być przechowywane w pamięci EEPROM na długi okres.
2. Indywidualna konfiguracja kanałów:
Każdy kanał może być indywidualnie skonfigurowany jako wyjście napięciowe lub prądowe.
3. ID karty:
ICP DAS dodaje również przełącznik ID karty na pokład serii PISO-DAxU, co pozwala na rozpoznanie płyty za pomocą oprogramowania, jeśli w tym samym komputerze zainstalowane są dwie lub więcej płyt.
Seria PISO-DAxU zapewnia dodatkowy projekt wysokiego napięcia izolacyjnego, który chroni komputer główny przed uszkodzeniami spowodowanymi nieoczekiwanymi przepięciami, a wbudowane wysokiej jakości komponenty izolacyjne zapewniają płycie izolację typu magistrali 2500 VDC. Zakres wyjściowy napięcia dla serii PISO-DAxU wynosi od -10 V do +10 V, a zakres wyjściowy prądu wynosi od 0 do 20 mA.
Ponadto seria PISO-DAxU posiada następujące innowacyjne zalety:
1. Dokładna i łatwa kalibracja:
ICP DAS zapewnia funkcję kalibracji programowej zamiast ręcznej, co eliminuje konieczność stosowania zworek i potencjometrów do kalibracji, a dane kalibracyjne mogą być przechowywane w pamięci EEPROM na długi okres.
2. Indywidualna konfiguracja kanałów:
Każdy kanał może być indywidualnie skonfigurowany jako wyjście napięciowe lub prądowe.
3. ID karty:
ICP DAS dodaje również przełącznik ID karty na pokład serii PISO-DAxU, co pozwala na rozpoznanie płyty za pomocą oprogramowania, jeśli w tym samym komputerze zainstalowane są dwie lub więcej płyt.
Zastosowania
- System szybkiego akwizycji danych.
- Monitorowanie i kontrola procesów.
- Analiza wibracji.
- Generator wzorców cyfrowych z portu cyfrowego I/O.
Akcesoria
(16)_PIO-DA4U(8U)(16U)_PISO-DA4U(8U)(16U)-accessories.png)
Parametry techniczne:
Product Range: | PCI Analog Output |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wyjście analogowe | |
Wyjście analogowe: Kanały: | 4 |
Wyjście analogowe: Zakres: | Voltage: ±10 V ,
Current: 0 ~ 20 mA |
Wyjście analogowe: Rozdzielczość: | 14-bit |
Wyjście analogowe: Dokładność: | 0.04% of FSR ±2 LSB @ 25 °C, ± 10 V |
Analog Output: Response Time: | 333 kHz (Typical) |
Analog Output: Voltage Output Capability: | ±5 mA |
Analog Output: Slew Rate: | 0.71 V/μs |
Analog Output: Isolation: | 2500 V (Bus Type) |
Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 16 |
Wejście cyfrowe: Typ: | 5 V/TTL |
Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 16 |
Wyjście cyfrowe: Typ: | 5 V/TTL |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA @ 0.8 V ,
Source: 0.8 mA @ 2.0 V |
Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
Zegar/licznik/częstotliwość: Kanały: | 3 |
Timer/Counter/Frequency: Type: | 5 V/TTL |
Timer/Counter/Frequency: Resolution: | 16-bit |
Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 2200 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 105.1 x 188 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
