Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- Obsługa identyfikatora karty (przełącznik SMD)
- 32 kanały analogowe wejścia jednobiegunowego
- Wejście bipolane: ±0.625 V, ±1.25 V, ±2.5 V, ±5 V, ±10 V
- Wejście jednobiegunowe: 0 ~ +0.625 V, 0 ~ +1.25 V, 0 ~ +2.5 V, 0 ~ +5 V, 0 ~ +10 V
- Programowalna kontrola wzmocnienia: 1, 2, 4, 8, 16
- Wyzwalanie AD: wyzwalanie programowe
- 12-bitowy, 10 kS/s przetwornik AD
- Ochrona izolacji magistrali 3750 Vrms
- Wbudowany konwerter DC/DC z ochroną 3000 VDC
Wprowadzenie

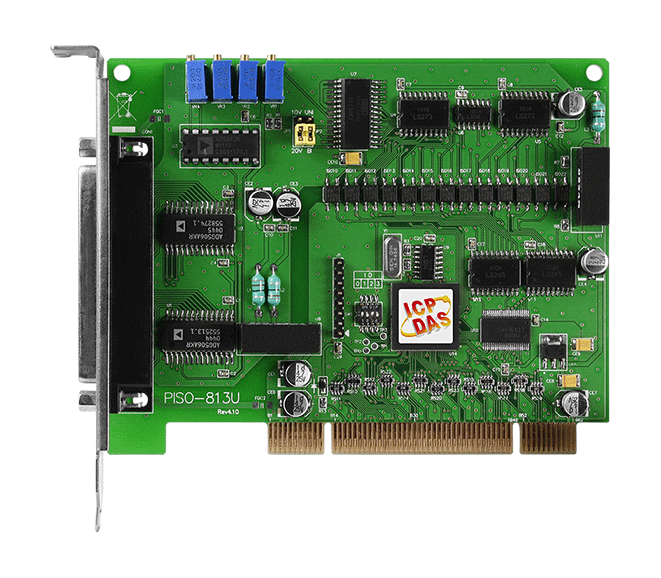

Karta PISO-813U to izolowana karta A/D typu magistrali, która obsługuje magistralę PCI 3.3 V/5 V. Posiada 12-bitowe, 32 jednobiegunowe wejścia analogowe, ochronę izolacji magistrali 3750 Vrms oraz akwizycję danych z szybkością 10 kS/s pod systemami DOS i Windows. Jest to najtańsza izolowana karta A/D dla uniwersalnej magistrali PCI na świecie.
Karta PISO-813U posiada również na pokładzie przełącznik identyfikatora karty. Użytkownicy mogą ustawić identyfikator karty, a następnie rozpoznać kartę po ID za pomocą oprogramowania, gdy używane są dwie lub więcej kart PISO-813U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolki Active X wraz z przykładami programów w różnych językach opartych na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane, aby pomóc użytkownikom szybko i łatwo opracowywać własne aplikacje.
Karta PISO-813U posiada również na pokładzie przełącznik identyfikatora karty. Użytkownicy mogą ustawić identyfikator karty, a następnie rozpoznać kartę po ID za pomocą oprogramowania, gdy używane są dwie lub więcej kart PISO-813U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolki Active X wraz z przykładami programów w różnych językach opartych na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane, aby pomóc użytkownikom szybko i łatwo opracowywać własne aplikacje.
Akcesoria
Zastosowania
- System szybkiego pozyskiwania danych.
- Praca w trudnych warunkach.
- Izolacja sygnałów.
Parametry techniczne:
| Product Range: | PCI Multi-function |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 32 single-ended |
| Wejście analogowe: Zakres: | Gain: 1, 2, 4, 8, 16 ,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625V ,
±5 V, ±2.5 V, ±1.25 V, ±0.625V ,
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V, 0 ~ 0.625 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 10 kS/s. Max. |
| Analog Input: Input Impedance: | 10 MΩ/6 Pf |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | ±25 ppm/°C of FSR |
| Wejście analogowe: Tryb wyzwalania: | Oprogramowanie |
| Wejście analogowe: Izolacja: | 3750 Vrms (Bus Type) |
| Wejście analogowe: Transfer danych: | Sondaż |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 850 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 92 x 128 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
