Główne cechy
- Interfejs PCI uniwersalny (3.3 V/5 V)
- Obsługuje ID karty (przełącznik SMD)
- 32 Jednokanałowe Wejścia Analogowe
- Wejście Bipolarne: ±0.625 V, ±1.25 V, ±2.5 V, ±5 V, ±10 V
- Wejście Unipolarne: 0 ~ +0.625 V, 0 ~ +1.25 V, 0 ~ +2.5 V, 0 ~ +5 V, 0 ~ +10 V
- Programowalna Kontrola Wzmocnienia: 1, 2, 4, 8, 16
- Wyzwalanie AD: Wyzwalanie programowe
- 12-bitowy, 10 kS/s przetwornik AD
- Izolacja magistrali 3750 Vrms
- Wbudowany konwerter DC/DC z ochroną 3000 VDC
Wprowadzenie

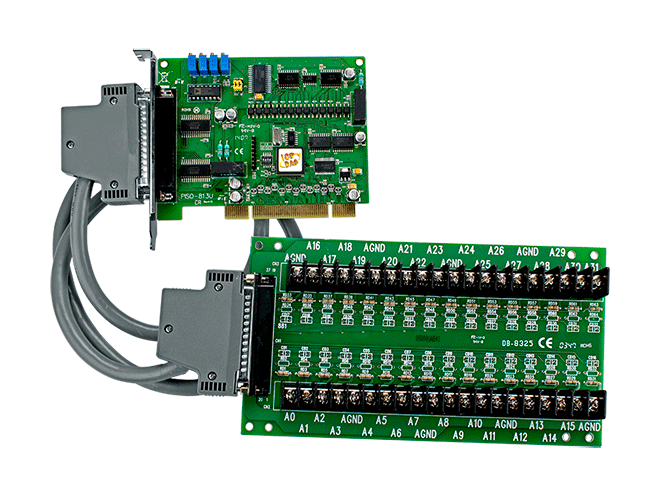

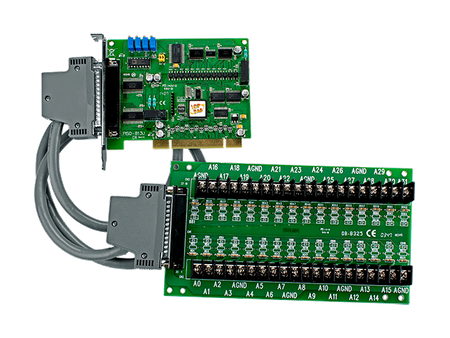

Karta PISO-813U/S jest izolowaną kartą typu A/D i obsługuje magistralę PCI 3.3 V/5 V. Posiada 12-bitowe 32 jednokanałowe wejścia analogowe, ochronę izolacji magistrali 3750 Vrms oraz akwizycję danych 10 kS/s pod DOS i Windows. Jest to najbardziej ekonomiczna karta izolowana typu A/D dla uniwersalnych PCI na świecie.
Karta PISO-813U/S posiada również przełącznik ID karty na pokładzie. Użytkownicy mogą ustawić ID karty, a następnie rozpoznawać kartę przez ID za pomocą oprogramowania przy użyciu dwóch lub więcej kart PISO-813U/S w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczone są także DLL i kontrolki Active X wraz z przykładowymi programami w różnych językach, takimi jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, aby pomóc użytkownikom w szybkim i łatwym opracowaniu własnych aplikacji.
Karta PISO-813U/S posiada również przełącznik ID karty na pokładzie. Użytkownicy mogą ustawić ID karty, a następnie rozpoznawać kartę przez ID za pomocą oprogramowania przy użyciu dwóch lub więcej kart PISO-813U/S w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczone są także DLL i kontrolki Active X wraz z przykładowymi programami w różnych językach, takimi jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, aby pomóc użytkownikom w szybkim i łatwym opracowaniu własnych aplikacji.
Akcesoria

Zastosowania
- Systemy akwizycji danych o wysokiej szybkości.
- Praca w trudnych warunkach środowiskowych.
- Izolacja sygnału.
Parametry techniczne:
Product Range: | PCI Multi-function |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 |
Wejście analogowe | |
Wejście analogowe: Kanały: | 32 single-ended |
Wejście analogowe: Zakres: | Gain: 1, 2, 4, 8, 16 ,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625V ,
±5 V, ±2.5 V, ±1.25 V, ±0.625V ,
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V, 0 ~ 0.625 V |
Wejście analogowe: Rozdzielczość: | 12-bit |
Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ± 10 V |
Wejście analogowe: Częstotliwość próbkowania: | 10 kS/s. Max. |
Analog Input: Input Impedance: | 10 MΩ/6 Pf |
Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
Analog Input: Zero Drift: | ±25 ppm/°C of FSR |
Wejście analogowe: Tryb wyzwalania: | Oprogramowanie |
Wejście analogowe: Izolacja: | 3750 Vrms (Bus Type) |
Wejście analogowe: Transfer danych: | Sondaż |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 850 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 92 x 128 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
