Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- Obsługa identyfikatora karty (przełącznik SMD)
- 12-bitowe, 2-kanałowe wyjście analogowe
- 3750 VDC izolacja magistrali i kanałów
- 3000 VDC izolacja zasilania
- Wyjście analogowe jednobiegunowe lub dwubiegunowe
- Kalibracja programowa
- Dwa źródła przerwań wyzwalane timerem
- Dane kalibracyjne przechowywane w EEPROM
- Podwójnie buforowany zatrzask DA
Wprowadzenie

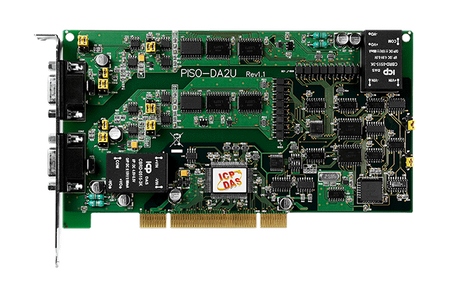

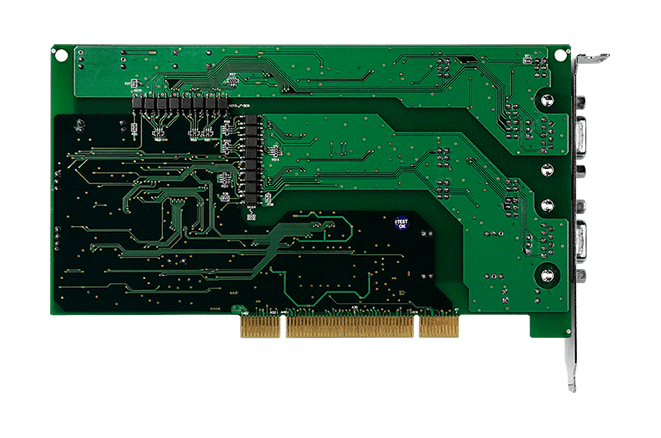

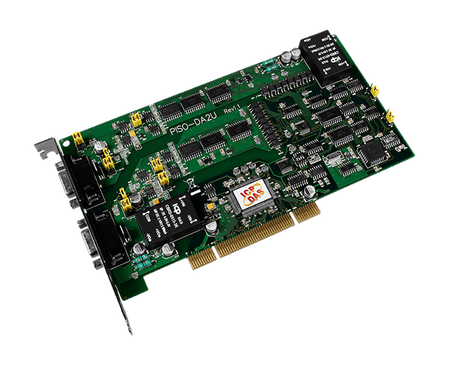

PISO-DA2U posiada 2 analogowe kanały wyjściowe z ochroną przed wysokim napięciem izolacji i opiera się na uniwersalnym interfejsie PCI (3.3 V/5V). PISO-DA2U jest w pełni kompatybilny z PISO-DA2 i jest zaprojektowany jako bezpośredni zamiennik, nie wymagając żadnych modyfikacji oprogramowania ani sterownika.
Wbudowane komponenty wysokiej jakości izolacji w PISO-DA2U zapewniają izolację magistrali typu 3750 VDC oraz izolację kanałową, oferując trwałe możliwości. Zakres wyjść napięciowych dla PISO-DA2U można ustawić na ±10 V, ±5 V, 0 do 10 V lub 0 do 5 V, a zakres wyjść prądowych może wynosić 0 do 20 mA lub 4 do 20 mA.
Ponadto, PISO-DA2U oferuje następujące innowacyjne zalety:
1. Dokładna i łatwa w użyciu kalibracja: ICP DAS oferuje funkcję kalibracji programowej zamiast manualnej, dzięki czemu kalibracja nie wymaga już zworek i potencjometrów, a dane kalibracyjne można zapisać w EEPROM do długotrwałego użytku.
2. Konfiguracja kanałowa: Każdy kanał można indywidualnie skonfigurować jako wyjście napięciowe lub prądowe i ustawić na inny zakres wyjściowy.
3. Identyfikacja karty: ICP DAS również dodał na płycie przełącznik Card ID, który umożliwia rozpoznanie płyty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej płyt.
Wbudowane komponenty wysokiej jakości izolacji w PISO-DA2U zapewniają izolację magistrali typu 3750 VDC oraz izolację kanałową, oferując trwałe możliwości. Zakres wyjść napięciowych dla PISO-DA2U można ustawić na ±10 V, ±5 V, 0 do 10 V lub 0 do 5 V, a zakres wyjść prądowych może wynosić 0 do 20 mA lub 4 do 20 mA.
Ponadto, PISO-DA2U oferuje następujące innowacyjne zalety:
1. Dokładna i łatwa w użyciu kalibracja: ICP DAS oferuje funkcję kalibracji programowej zamiast manualnej, dzięki czemu kalibracja nie wymaga już zworek i potencjometrów, a dane kalibracyjne można zapisać w EEPROM do długotrwałego użytku.
2. Konfiguracja kanałowa: Każdy kanał można indywidualnie skonfigurować jako wyjście napięciowe lub prądowe i ustawić na inny zakres wyjściowy.
3. Identyfikacja karty: ICP DAS również dodał na płycie przełącznik Card ID, który umożliwia rozpoznanie płyty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej płyt.
Zastosowania
- System szybkiego akwizycji danych.
- Praca w trudnych warunkach.
- Izolacja sygnałów.
Akcesoria
Parametry techniczne:
| Product Range: | PCI Analog Output |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Male DB9 x 2 |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Wyjście analogowe: Zakres: | Voltage: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V ,
Current: 0 ~ 20 mA, 4 ~ 20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | 0.015% of FSR ±1/2 LSB @ 25 °C, ±10 V |
| Analog Output: Response Time: | 500 kHz |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Analog Output: Slew Rate: | 0.15 V/μs |
| Analog Output: Isolation: | 3750 VDC (Bus Type, CH-to-CH) |
| Wyjście analogowe: Tryb pracy: | Static Update |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 1350 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 98 x 189 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
