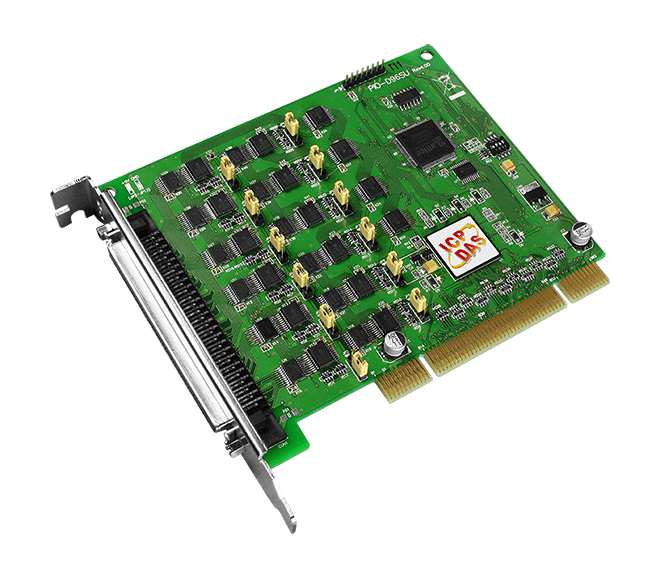

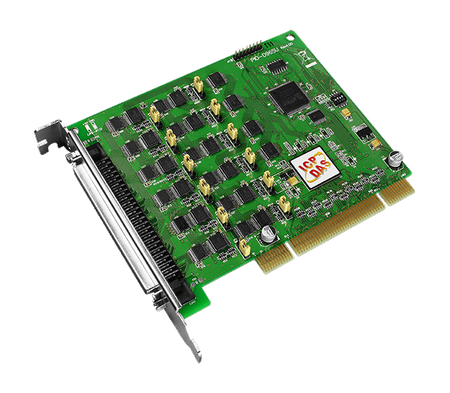

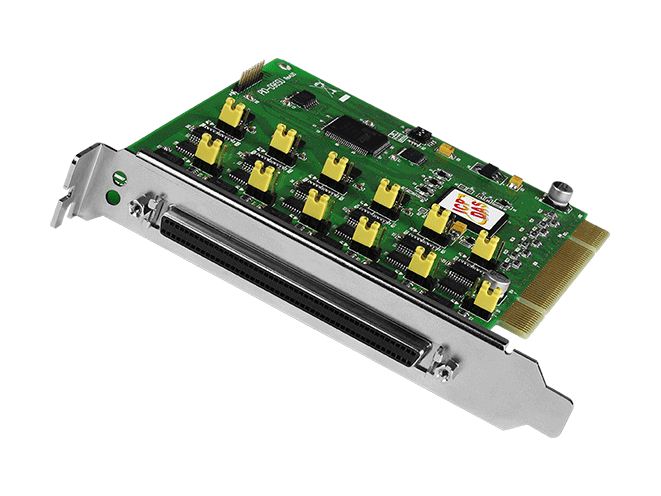

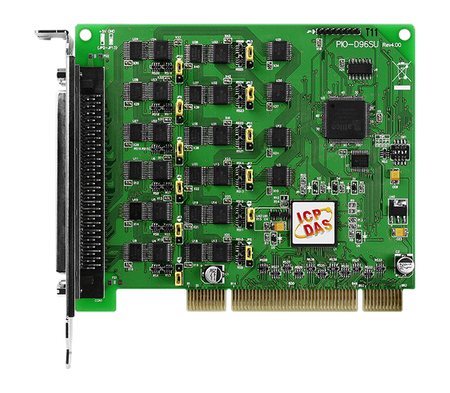

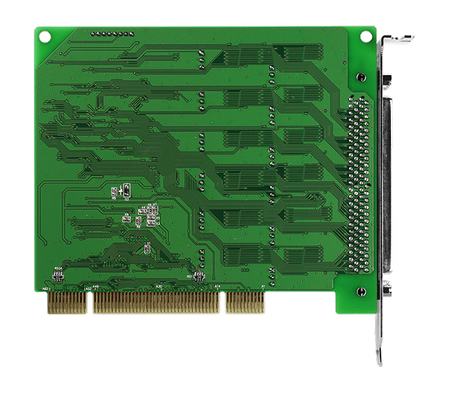

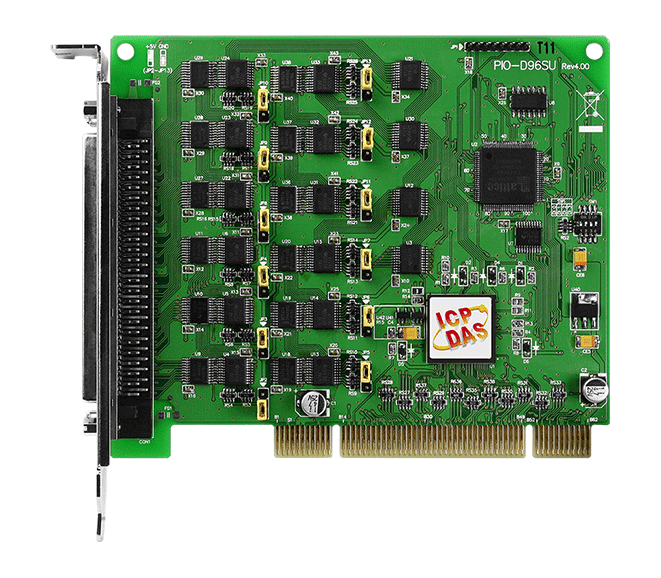

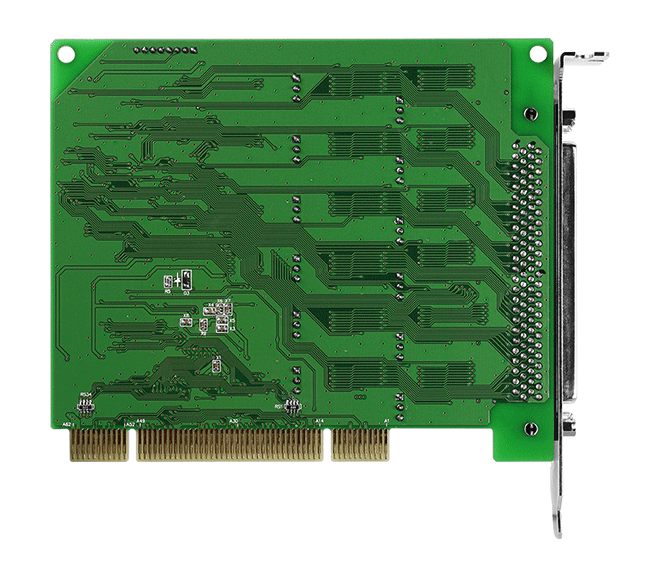

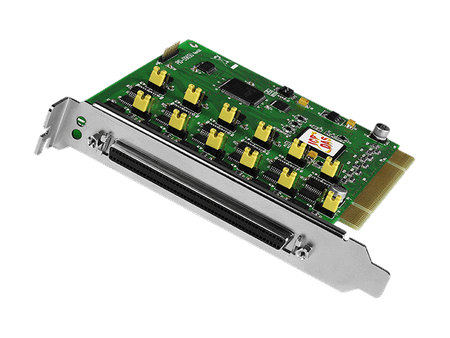

PIO-D96SU

  • Uniwersalna karta PCI, 96-kanałowy cyfrowy I/O (RoHS)
  • PIO-D96SU
  • PIO-D96SU
  • PIO-D96SU
  • PIO-D96SU
  • PIO-D96SU

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • 96-kanałowe cyfrowe I/O
  • Dwanaście 8-bitowych programowalnych portów I/O dwukierunkowych
  • Wszystkie linie I/O buforowane na karcie
  • 4-kanałowe źródło przerwań
  • Buforowane wyjście dla wyższej zdolności sterowania
  • Obsługuje identyfikator karty (przełącznik SMD)
  • Czas reakcji DI/O około 1 μs (1 MHz)

Wprowadzenie


Karta PIO-D96SU obsługuje magistralę PCI 3.3 V/5 V. Karta ta oferuje 96 linii cyfrowych TTL I/O składających się z dwunastu 8-bitowych portów dwukierunkowych. Każda grupa trzech 8-bitowych portów jest zorganizowana na złączu jako Port A (PA), Port B (PB) oraz Port C (PC), a wszystkie porty są skonfigurowane jako porty wejściowe przy uruchomieniu lub po resecie.

Karta PIO-D96SU posiada jedno złącze o wysokiej gęstości, co zmniejsza ilość miejsca potrzebnego na instalację karty w komputerze.

Karty PIO-D96SU zawierają wbudowany przełącznik identyfikatora karty, który umożliwia rozpoznawanie karty za pomocą oprogramowania, w przypadku gdy dwie lub więcej kart jest zainstalowanych w tym samym komputerze. Zworki pull-high/low pozwalają na zdefiniowanie statusu DI zamiast pozostawania go w stanie nieokreślonym, jeśli kanały DI są odłączone lub przerwane.

Karty obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. Biblioteki DLL i kontrolki Active X razem z różnymi przykładowymi programami w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW są dostarczane, aby pomóc użytkownikom szybko i łatwo opracować własne aplikacje.

Porównanie modeli

Model Interfejs DI Pull-High/Low Kompatybilność Korzyści
PEX-D96S PCI Express Tak 5 V/CMOS Niskie zużycie energii,
Niska temperatura
PIO-D96SU Uniwersalny PCI Tak 5 V/CMOS Niskie zużycie energii,
Niska temperatura
PIO-D96U Uniwersalny PCI Tak 5 V/TTL Wysoka zdolność sterowania DO

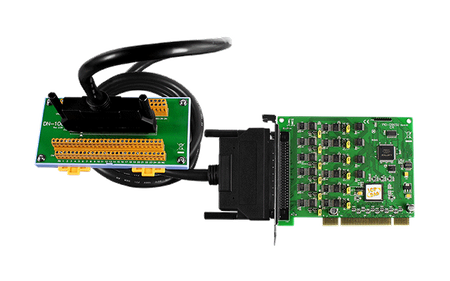

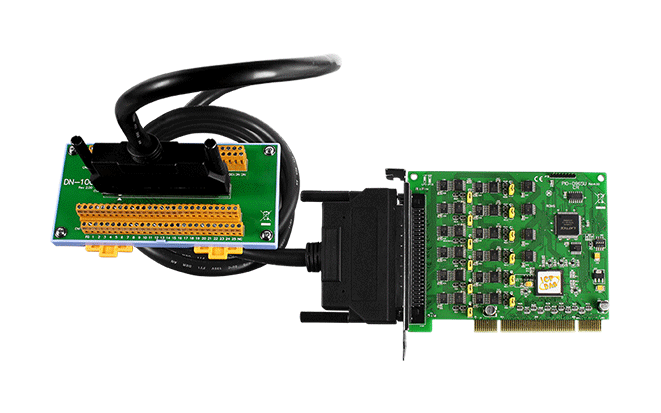

Akcesoria


pixel
Parametry techniczne:
Product Range:
PCI Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female SCSI II 100-pin x 1
Wejście cyfrowe
Wejście cyfrowe: Kanały:
96 (Bi-Direction)
Wejście cyfrowe: Typ:
5 V/CMOS
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
96 (Bi-Direction)
Wyjście cyfrowe: Typ:
5 V/CMOS
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.1 V Max.
,
Logic 1: 4.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 6 mA @ 0.33 V
,
Source: 6 mA @ 4.77 V
Wyjście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
600 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
97 x 125 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available

Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
