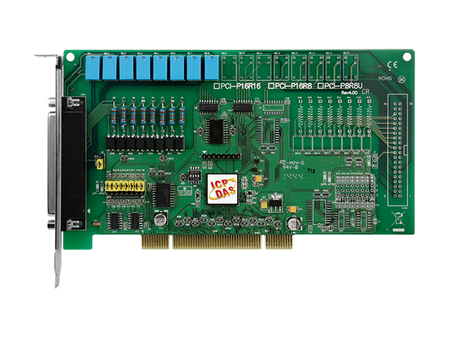

PCI-P8R8U

  • Karta 3.3/5V PCI – 8 izolowanych wejść cyfrowych i 8 wyjść przekaźnikowych 24 V/1 A. W zestawie 1x złącze CA-4002.
  • PCI-P8R8U

Karta 3.3/5V PCI – 8 izolowanych wejść cyfrowych i 8 wyjść przekaźnikowych 24 V/1 A. W zestawie 1x złącze CA-4002.


Features

  • Support the +3.3/+5V PCI bus
  • 8 Relay output channels
  • 8 Optical isolated (5000 Vrms) digital input channels
  • Selectable DC signal input filter
  • AC Signal input with filter
  • Card ID function

Specifications

  • Digital Input

    • Isolation Voltage: 5000 Vrms (Photo-couple)
    • Channels: 8
    • Input Voltage:
      Logic 1: AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz)
      Logic 0: AC/DC 0 ~ 1 V
    • Response Speed:
      Without Filter: 50 kHz (Typical)
      With Filter: 0.455 kHz(Typical)

  • Relay Output

    • Channels: 8
    • Relay Type: 4 SPDT ,4 SPST
    • Contact Rating:
      AC:120 V@0.5 A
      DC: 24 V@1 A
    • Operate Time: 5 ms (typical)
    • Release Time: 10 ms (typical)
    • Insulation Resistance: 1000 MΩ @ 500 Vdc
    • Life:
      Mechanical: 5,000,000 ops.
      Electrical: 100,000 ops.

  • General

    • Bus Type: 3.3 V/5 V Universal PCI, 32-bit, 33 MHz
    • Data Bus: 16-bit
    • Card ID: Yes(4-bit)
    • I/O Connector:
      Female DB37 x 1
      40-pin box header x 1
    • Dimensions (L x W x D): 183 x 105 x 22 mm
    • Power Consumption: 500 mA @ +5 V
    • Operating Temperature: 0 ~ +60°C
    • Storage Temperature: -20 ~ +70°C
    • Humidity: 5 ~ 85% RH, non-condensing

Ordering Information

  • PCI-P8R8U CR – Universal PCI, 8-channel isolated digital input and 8-channel Relay output (RoHS)
    Includes one CA-4002 D-Sub connector

Optional Accessories

  • CA-3710 – DB-37 Male-Male D-sub cable 1 M (Cable for Daughter Board(45°))

  • CA-3710D – DB-37 Male-Male D-sub cable 1M (Cable for Daughter Board(180°))

  • CA-3715DM-H – DB-37 Male-Male Cable, 1.5 M, 180°. (RoHS)

  • CA-3730DM-H – DB-37 Male-Male Cable, 3.0 M, 180°. (RoHS)

  • CA-3750DM – DB-37 Male-Male Cable, 5.0 M, 180°. (RoHS)

  • CA-3750DM-H – DB-37 Male-Male Cable, 5.0 M, 180°. (RoHS)

  • CA-4002 – 37-pin Male D-sub connector with plastic cover.

  • CA-4037W – 40-pin flat & D-sub 37-pin Female cable 24 cm.

  • DB-37 – Directly connect signal to D-sub 37-pin connector

  • DN-37 – DIN Rail Mounting 37-pin Connector
