Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- Obsługuje identyfikator karty (Przełącznik SMD)
- 8-kanałowe wyjście przekaźnikowe elektromagnetyczne
- 8-kanałowe optycznie izolowane wejście cyfrowe
- Wejście sygnału AC z filtrem
- Możliwość wyboru filtru wejścia sygnału DC
- Ochrona fotoizolacyjna 5000 Vrms
- Wskaźniki LED statusu wyjścia przekaźnikowego na płycie
Wprowadzenie

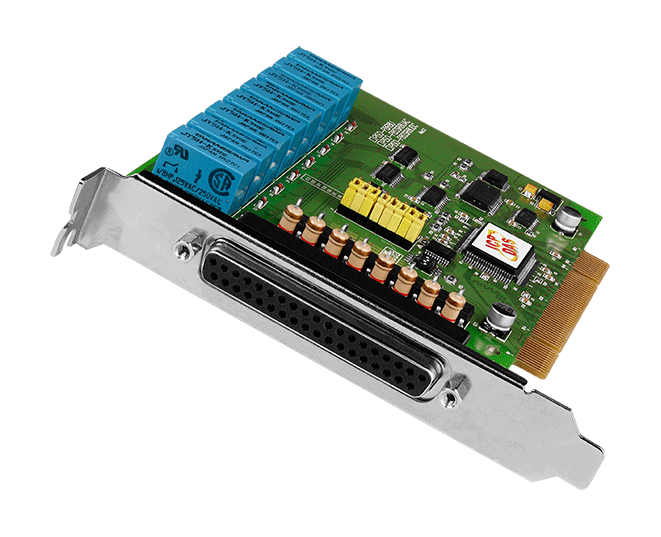

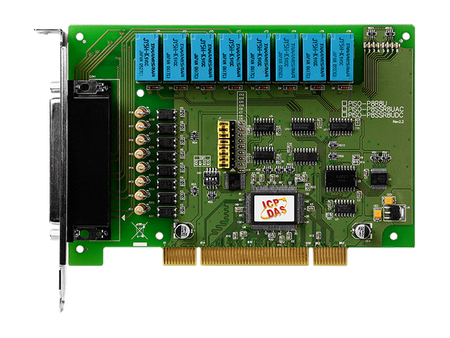

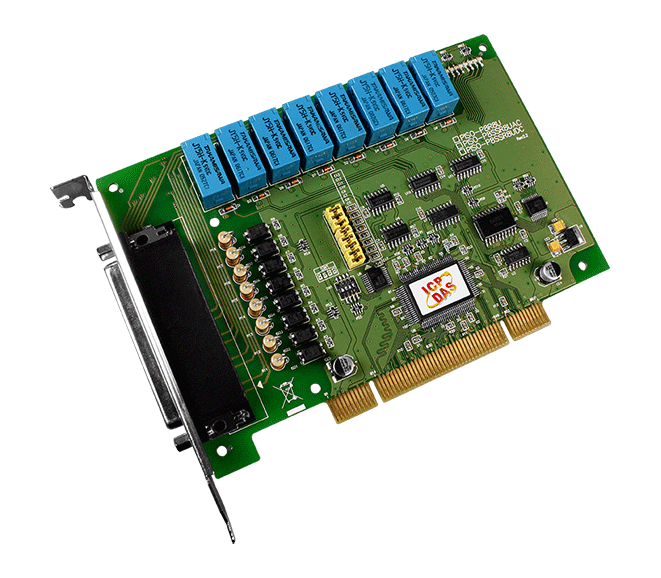

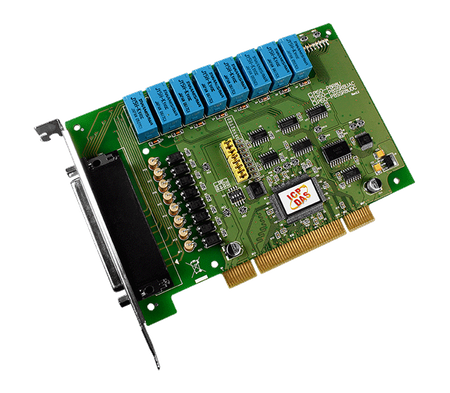

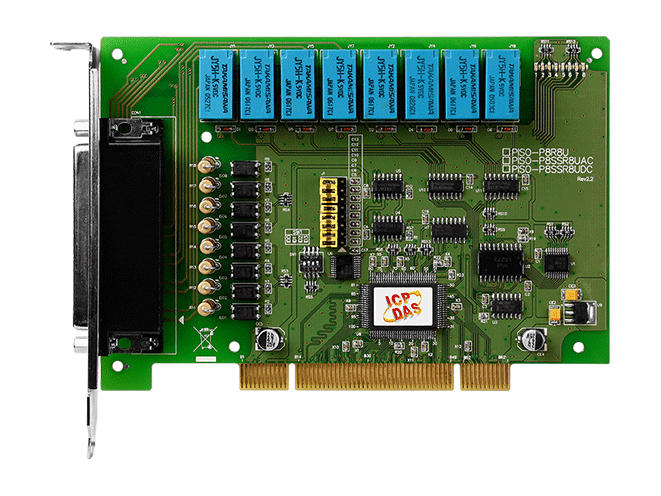

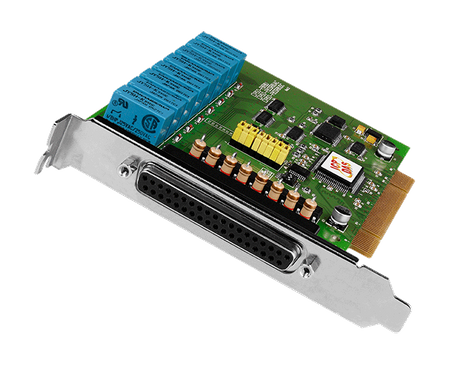

Karta PCI PISO-P8R8U obsługuje magistralę PCI 3.3 V/5 V i oferuje 8 optycznie izolowanych kanałów wejściowych cyfrowych oraz 8 elektromagentycznych wyjść przekaźnikowych. Kanały DI zapewniają ochronę izolacji 5000 Vrms, co pozwala na całkowite odizolowanie sygnałów wejściowych, zapobieganie pętlom masy oraz zabezpieczenie komputera hosta przed potencjalnie szkodliwymi przepięciami. Kanały wyjściowe przekaźników są używane tam, gdzie konieczne jest sterowanie obwodem za pomocą sygnału o małej mocy, z pełną izolacją elektryczną między sterowaniem a sterowanymi obwodami, lub tam, gdzie kilka obwodów musi być sterowanych jednym sygnałem.
Karta PISO-P8R8U może być stosowana w różnorodnych aplikacjach, takich jak sterowanie stanem ON/OFF urządzeń zewnętrznych, sterowanie zewnętrznymi przekaźnikami lub małymi przełącznikami mocy, aktywacja alarmów, zamykanie styków lub wykrywanie napięć zewnętrznych bądź przełączników, itp.
Karta PISO-P8R8U posiada również wbudowany przełącznik identyfikacji karty, który umożliwia rozpoznanie karty za pomocą oprogramowania w przypadku instalacji dwóch lub więcej kart PISO-P8R8U w jednym komputerze. Karta PISO-P8R8U została zaprojektowana jako bezpośredni zamiennik PISO-P8R8 bez konieczności modyfikacji oprogramowania ani sterowników.
Karta PISO-P8R8U może być stosowana w różnorodnych aplikacjach, takich jak sterowanie stanem ON/OFF urządzeń zewnętrznych, sterowanie zewnętrznymi przekaźnikami lub małymi przełącznikami mocy, aktywacja alarmów, zamykanie styków lub wykrywanie napięć zewnętrznych bądź przełączników, itp.
Karta PISO-P8R8U posiada również wbudowany przełącznik identyfikacji karty, który umożliwia rozpoznanie karty za pomocą oprogramowania w przypadku instalacji dwóch lub więcej kart PISO-P8R8U w jednym komputerze. Karta PISO-P8R8U została zaprojektowana jako bezpośredni zamiennik PISO-P8R8 bez konieczności modyfikacji oprogramowania ani sterowników.
Akcesoria
Zastosowania
- Automatyka przemysłowa
- Testowanie produktów
- Automatyka laboratoryjna
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 8 |
| Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| Wejście cyfrowe: OFF Poziom napięcia: | AC/DC 0 ~ 1 V |
| Wejście cyfrowe: Szybkość reakcji: | Without Filter: 50 kHz (Typical) ,
With Filter: 0.455 kHz(Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 5000 Vrms |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 8 |
| Wyjście przekaźnikowe: Typ: | SPST N.O.(Form A) |
| Relay Output: Contact Rating: | AC: 250 V @ 1.6 A ,
DC: 30 V @ 5 A |
| Relay Output: Operate Time: | 6 ms (Typical) |
| Relay Output: Release Time: | 3 ms (Typical) |
| Relay Output: Electrical Endurance: | 100,000 ops. |
| Relay Output: Mechanical Endurance: | 2,000,000 ops. |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 300 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 149 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
