Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 32 optycznie izolowane kanały wejść cyfrowych
- 32 optycznie izolowane kanały wyjść cyfrowych (Sink, NPN)
- Obsługa odczytu statusu DO (Poziom rejestru)
- Ochrona fotoizolacyjna 3750 Vrms
- Cztery izolowane banki
- Wbudowany konwerter DC/DC z izolacją 3000 VDC
- Obsługa identyfikacji karty (przełącznik SMD)
Wprowadzenie

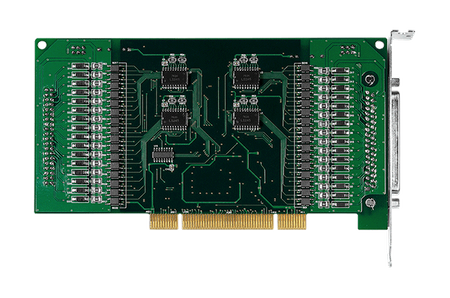

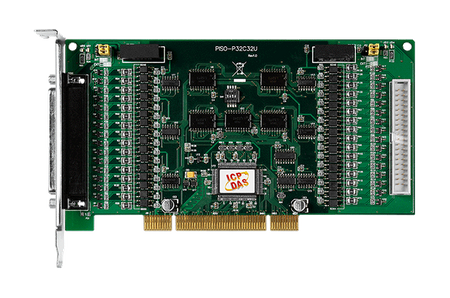

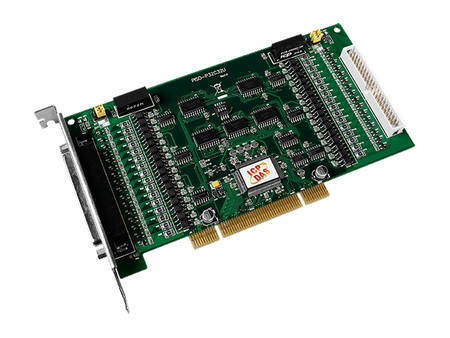

Karta uniwersalna PCI PISO-P32C32U wspiera magistralę PCI 3.3 V/5 V. Karty te oferują 32 kanały izolowanych wejść cyfrowych (DI) i 32 kanały izolowanych wyjść cyfrowych (DO), rozmieszczonych w czterech izolowanych bankach. Każdy kanał wejściowy wykorzystuje wejście foto-kopułkowe, co pozwala na wybór wewnętrznego zasilania izolowanego lub zewnętrznego zasilania wybieranego przez zworkę. Każde wyjście DO oferuje tranzystor Darlingtona. Zasilanie portu wejściowego może pochodzić z zewnętrznego zasilania lub zasilania z komputera za pośrednictwem konwertera DC/DC. Zasilanie portu wyjściowego powinno pochodzić z zewnętrznego zasilania. Karta eliminuje problemy związane z pętlą masy i izoluje komputer od uszkadzających napięć.
PISO-P32C32U dodatkowo wyposażono w przełącznik identyfikacji karty (Card ID). Użytkownicy mogą ustawić identyfikację na karcie i rozpoznać kartę poprzez oprogramowanie, gdy używane są dwie lub więcej kart PISO-P32C32U w jednym komputerze.
Karty wspierają różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są biblioteki DLL i kontrolki Active X wraz z przykładowymi programami w różnych językach, takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, co umożliwia użytkownikom szybkie i łatwe opracowanie własnych aplikacji.
PISO-P32C32U dodatkowo wyposażono w przełącznik identyfikacji karty (Card ID). Użytkownicy mogą ustawić identyfikację na karcie i rozpoznać kartę poprzez oprogramowanie, gdy używane są dwie lub więcej kart PISO-P32C32U w jednym komputerze.
Karty wspierają różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są biblioteki DLL i kontrolki Active X wraz z przykładowymi programami w różnych językach, takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, co umożliwia użytkownikom szybkie i łatwe opracowanie własnych aplikacji.
Akcesoria
Zastosowania
- Automatyzacja przemysłowa
- Testy produktów
- Automatyzacja laboratoryjna
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) for Version 1.1 or above |
| Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: 9 ~ 24 V(Min. 7 V; Max. 30 V) |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: 0 ~ 1 V |
| Wejście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA/+30 V for each channel @ 100% duty |
| Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wyjście cyfrowe: Izolacja: | 3750 Vrms |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 600 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
