Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- Obsługuje identyfikację kart (przełącznik SMD)
- Ochrona fotoizolacji 3750 Vrms
- Zakres wejściowy do 30 VDC
- 32 optycznie izolowane kanały wejściowe
- 32 optycznie izolowane kanały wyjściowe (NPN)
- 100 mA (24 kanały) niskoprądowe
- 500 mA (8 kanały) wysokoprądowe
Wprowadzenie

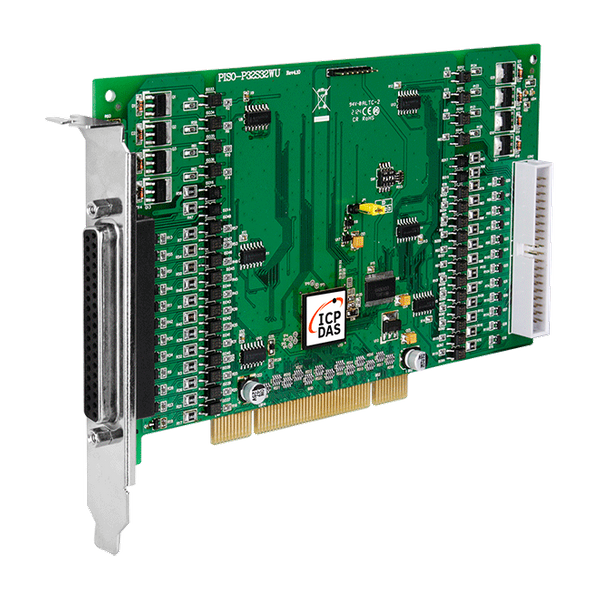

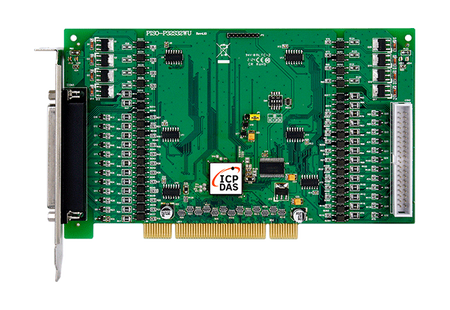

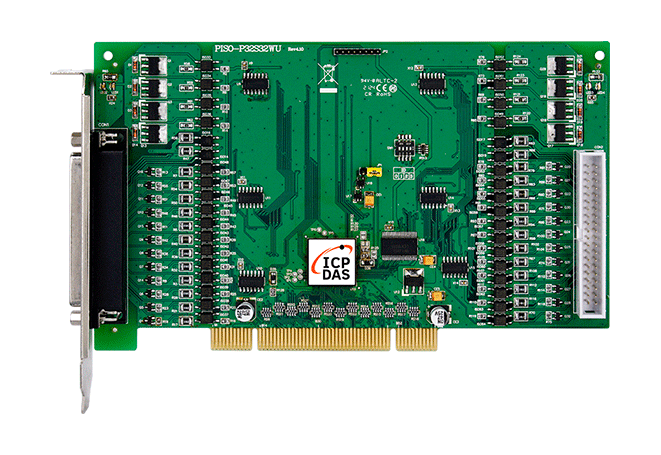

PISO-P32S32WU posiada 32 kanały izolowanego DI i 32 kanały izolowanego wyjścia otwartego kolektora (8 kanałów dla 500 mA i 24 kanały dla 100 mA, wyjście typu sinking, NPN), zorganizowane w cztery izolowane banki. Każdy kanał wejściowy używa fotorezystora do izolowania karty i komputera od sygnału zewnętrznego. Każde DO oferuje tranzystor NPN i wbudowaną diodę tłumiącą dla obciążenia indukcyjnego. PISO-P32S32WU wymaga zewnętrznego zasilania do obsługi portów D/I i D/O oraz obsługuje funkcje Card ID (jumper) do identyfikacji wielu kart i jest kompatybilny zarówno z gniazdami PCI 5 V, jak i 3.3 V.
Ta karta interfejsowa jest łatwa do zainstalowania w dowolnym komputerze PC. Interfejs karty do sygnałów logicznych z pola eliminuje problemy z pętlami masy i izoluje komputer hosta od szkodliwych napięć. PISO-P32S32WU ma jeden 37-pinowy złącze D-Sub i jedno 40-pinowe złącze męskie. Kabel płaski 40-pin do DB-37 służy do mocowania z obudową. Użytkownik może podłączyć sygnał cyfrowy przez drugie złącze D-Sub. Każde złącze D-Sub zawiera 16 kanałów wejściowych i 16 kanałów wyjściowych.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolka Active X wraz z różnymi programami przykładowymi w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane w celu ułatwienia użytkownikom szybkiego i łatwego tworzenia własnych aplikacji.
Ta karta interfejsowa jest łatwa do zainstalowania w dowolnym komputerze PC. Interfejs karty do sygnałów logicznych z pola eliminuje problemy z pętlami masy i izoluje komputer hosta od szkodliwych napięć. PISO-P32S32WU ma jeden 37-pinowy złącze D-Sub i jedno 40-pinowe złącze męskie. Kabel płaski 40-pin do DB-37 służy do mocowania z obudową. Użytkownik może podłączyć sygnał cyfrowy przez drugie złącze D-Sub. Każde złącze D-Sub zawiera 16 kanałów wejściowych i 16 kanałów wyjściowych.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolka Active X wraz z różnymi programami przykładowymi w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane w celu ułatwienia użytkownikom szybkiego i łatwego tworzenia własnych aplikacji.
Akcesoria

Zastosowania
- Automatyzacja fabryk
- Testowanie produktów
- Automatyzacja laboratoriów
Parametry techniczne:
Product Range: | PCI Digital I/O |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) for version 1.5 or above |
Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 32 |
Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
Wejście cyfrowe: ON Poziom napięcia: | 9 ~ 24 V |
Wejście cyfrowe: OFF Poziom napięcia: | 0 do 1 V |
Wejście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wejście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 32 |
Wyjście cyfrowe: Typ: | Kolektor otwarty |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Prąd obciążenia: | 500 mA for one high driving channel @ 100% duty ,
500 mA for all high driving channels @ 100% duty ,
(The GND pins all must be connected with GND of External Power) ,
100 mA for one low driving channel @ 100% duty ,
100 mA for all low driving channels @ 100% duty |
Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
Wyjście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 600 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
