Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 32 optycznie izolowane kanały wejściowe cyfrowe
- 32 optycznie izolowane kanały wyjściowe cyfrowe (sink, NPN)
- Wbudowany konwerter DC/DC z izolacją 3000 VDC
- Ochrona fotoizolacji 3750 Vrms
- Cztery izolowane banki
- Obsługuje identyfikację karty (przełącznik SMD)
Wprowadzenie

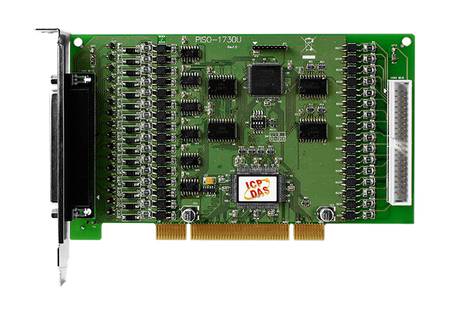

Karta PISO-1730U typu universal PCI obsługuje magistrale PCI 3.3 V/5 V. PISO-1730U oferuje 32 kanały izolowanych wejść cyfrowych oraz 32 kanały izolowanych wyjść cyfrowych, zorganizowane w cztery izolowane banki. Każdy kanał wejściowy wykorzystuje fotokontroler. Każde wyjście DO oferuje tranzystor Darlingtona. Zasilanie portu wyjściowego i wejściowego powinno korzystać z zewnętrznego zasilania. Karta eliminuje problemy pętli masy i izoluje komputer główny od szkodliwych napięć.
PISO-1730U posiada przełącznik identyfikacji karty. Użytkownicy mogą ustawić identyfikację karty na płycie i rozpoznać ją przez oprogramowanie, gdy używane są dwie lub więcej kart PIO-1730U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są także DLL i kontrolki Active X wraz z różnymi przykładami programów w Turboplusie C++, Borlandzie C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo opracować własne aplikacje.
PISO-1730U posiada przełącznik identyfikacji karty. Użytkownicy mogą ustawić identyfikację karty na płycie i rozpoznać ją przez oprogramowanie, gdy używane są dwie lub więcej kart PIO-1730U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są także DLL i kontrolki Active X wraz z różnymi przykładami programów w Turboplusie C++, Borlandzie C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo opracować własne aplikacje.
Akcesoria

Zastosowania
- Automatyzacja fabryk
- Testowanie produktów
- Automatyzacja laboratoriów
Parametry techniczne:
Product Range: | PCI Digital I/O |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 32 |
Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
Wejście cyfrowe: ON Poziom napięcia: | 9 ~ 24 V (Min. 7 V; Max. 30 V) |
Wejście cyfrowe: OFF Poziom napięcia: | 0 do 1 V |
Wejście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wejście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 32 |
Wyjście cyfrowe: Typ: | Kolektor otwarty |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Prąd obciążenia: | 100 mA/+30 V for each channel @ 100% duty |
Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
Wyjście cyfrowe: Izolacja: | 3750 Vrms |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 600 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
