Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 64-kanałowy optycznie izolowany otwarty kolektor wyjściowy cyfrowy
- PISO-C64U: Prąd wejściowy, typ NPN
- Obsługa ID karty (przełącznik SMD)
- Obsługa odczytu statusu DO (poziom rejestru)
- 4 izolowane banki przy użyciu 4 izolowanych zasilaczy zewnętrznych
- Ochrona foto-izolacji 3750 Vrms
Wprowadzenie

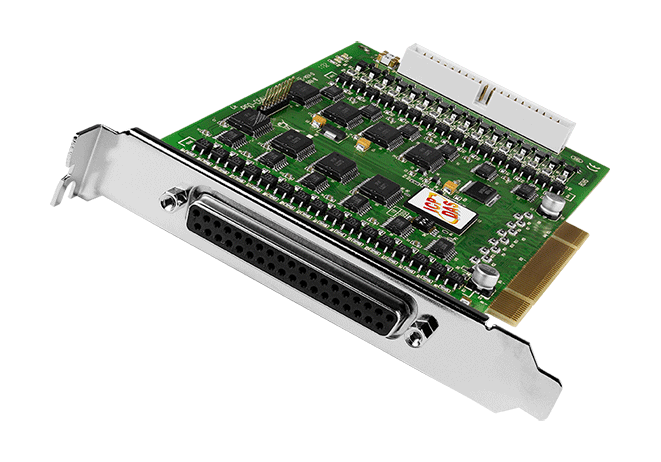

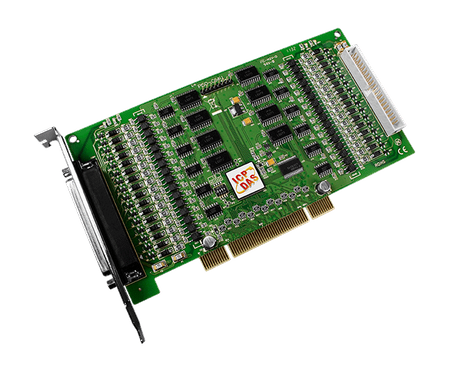

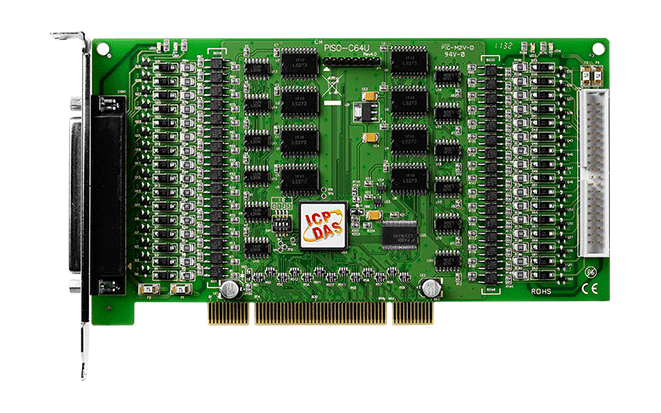

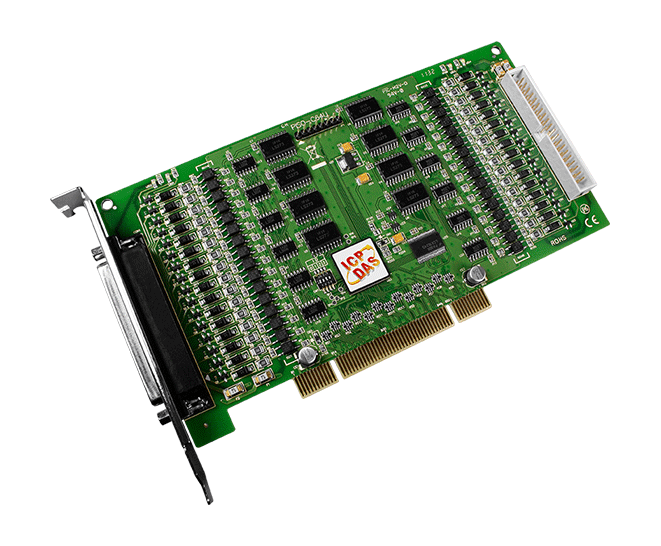

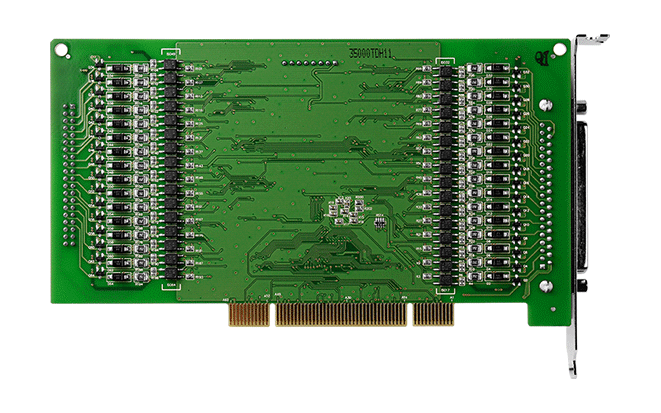

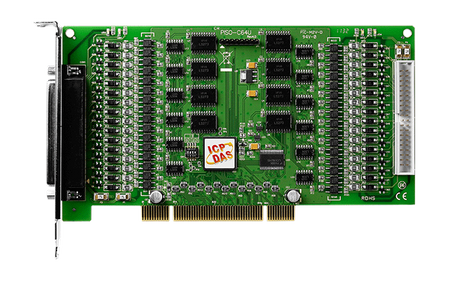

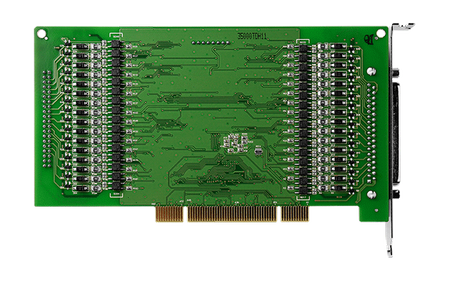

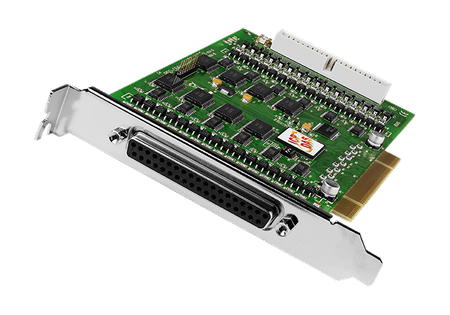

Karta uniwersalna PCI PISO-C64U obsługuje magistralę PCI 3.3 V/5 V. Te karty zapewniają 64 izolowane kanały DO (DO), z których każdy zawiera tranzystor Darlingtona, który zapewnia izolację 3750 Vrms oraz zintegrowaną diodę tłumiącą dla obciążenia indukcyjnego. Te kanały DO są rozmieszczone na czterech izolowanych bankach przy użyciu czterech izolowanych zewnętrznych zasilaczy. Kanały DO działają jako interfejs do sygnałów logiki polowej, eliminują problemy z pętlą masy i izolują komputer hosta od uszkadzających napięć. Karty te zawierają jedno złącze DB-37 i jedno męskie złącze 40-pinowe, z których każde zawiera 32 kanały wyjściowe.
Karta PISO-C64U ma również przełącznik ID karty na pokładzie. Użytkownicy mogą ustawić ID karty, a następnie rozpoznać kartę po ID za pomocą oprogramowania podczas używania dwóch lub więcej kart PIO-C64U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolki Active X wraz z różnymi przykładami programów w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane w celu pomocy użytkownikom w szybkim i łatwym tworzeniu własnych aplikacji.
Karta PISO-C64U ma również przełącznik ID karty na pokładzie. Użytkownicy mogą ustawić ID karty, a następnie rozpoznać kartę po ID za pomocą oprogramowania podczas używania dwóch lub więcej kart PIO-C64U w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. DLL i kontrolki Active X wraz z różnymi przykładami programów w językach takich jak Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane w celu pomocy użytkownikom w szybkim i łatwym tworzeniu własnych aplikacji.
Zastosowania
- Automatyzacja fabryki
- Testowanie produktów
- Automatyzacja laboratoryjna
Akcesoria
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 64 |
| Wyjście cyfrowe: Typ: | Sink(NPN), Open Collector |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA/+30 V for each channel @ 60% duty |
| Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wyjście cyfrowe: Izolacja: | 3750 Vrms |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 400 mA @ +3.3 V ,
200 mA @ +12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
