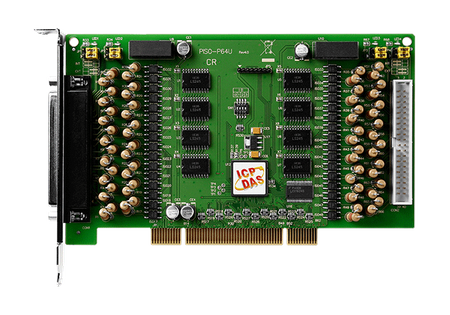

PISO-P64U-24V

  • Uniwersalna karta PCI, 64-kanałowa izolowana DI (RoHS)
  • Zawiera jeden kabel CA-4037B i dwa złącza D-Sub CA-4002
  • PISO-P64U-24V

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • Obsługuje ID karty (przełącznik SMD)
  • Ochrona fotoizolacyjna 3750 Vrms
  • Wbudowany konwerter DC/DC z izolacją 3000 VDC
  • 64-kanałowy optycznie izolowany wejście cyfrowe
    • Jumper do wyboru wewnętrznego lub zewnętrznego źródła zasilania dla DI
    • 4 izolowane banki podczas używania 4 izolowanych zewnętrznych źródeł zasilania

Wprowadzenie

Karta uniwersalna PCI PISO-P64U-24V obsługuje magistralę PCI 3.3 V/5 V. Karty te zapewniają 64 izolowane kanały DI (wejścia cyfrowe) wykorzystujące zasilanie wewnętrzne lub zewnętrzne, które można wybrać za pomocą zworki. Zasilanie wewnętrzne dostarcza zintegrowany izolowany konwerter DC/DC o izolacji 3000 VDC i służy do podłączania urządzeń z wejściem beznapięciowym. Kanały DI są podzielone na cztery izolowane banki przy użyciu czterech izolowanych zewnętrznych źródeł zasilania. Kanały DI 0 ~ 15 są przypisane do banku A, kanały DI 16 ~ 31 do banku B, kanały DI 32 ~ 47 do banku C, a kanały DI 48 ~ 63 do banku D. Zintegrowane optokoplery zapewniają izolację 3750 Vrms i działają jako interfejs do sygnałów logicznych z pola, eliminują problemy z pętlą masy oraz izolują komputer od szkodliwych napięć. Karty te posiadają jedno złącze DB-37 i jedno złącze męskie 40-pinowe, z których każde zawiera 32 kanały wejściowe.

PISO-P64U-24V posiada również przełącznik ID karty na płycie. Użytkownicy mogą ustawić ID karty i rozpoznać kartę po ID za pomocą oprogramowania, gdy używają dwóch lub więcej kart PISO-P64U w jednym komputerze.

Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. W zestawie znajdują się biblioteki DLL i kontrolki ActiveX wraz z przykładami programów w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, co ułatwia szybkie i łatwe tworzenie własnych aplikacji przez użytkowników.


Akcesoria

Zastosowania

  • Automatyka przemysłowa
  • Testowanie produktów
  • Automatyzacja laboratoryjna
pixel
Parametry techniczne:
Product Range:
PCI Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
40-pin box header x 1
Wejście cyfrowe
Wejście cyfrowe: Kanały:
64
Wejście cyfrowe: Typ:
Dry + Wet Contact
,
Photocoupler
Wejście cyfrowe: Sink/Source (NPN/PNP):
Sink/Source
Wejście cyfrowe: ON Poziom napięcia:
Dry: Close to GND
,
Wet: 20 ~ 28 V (Max 30 V)
Wejście cyfrowe: OFF Poziom napięcia:
Dry: Open
,
Wet: 0 ~ 1 V
Wejście cyfrowe: Szybkość reakcji:
4 kHz (typowo)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wejście cyfrowe: Izolacja:
3750 Vrms (Using external power)
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
400 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 180 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
