Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 16 optycznie izolowanych wejść cyfrowych
- 16 optycznie izolowanych wyjść cyfrowych (NPN)
- 16 wyjść cyfrowych 5 V/TTL
- 16 wejść cyfrowych 5 V/TTL
- Wbudowany konwerter DC/DC z izolacją 3000 VDC
- Ochrona fotoizolacji 3750 Vrms
- Obsługa Card ID (przełącznik SMD)
- Obsługa odczytu stanu DO (poziom rejestru)
- 2 źródła przerwań
Wprowadzenie

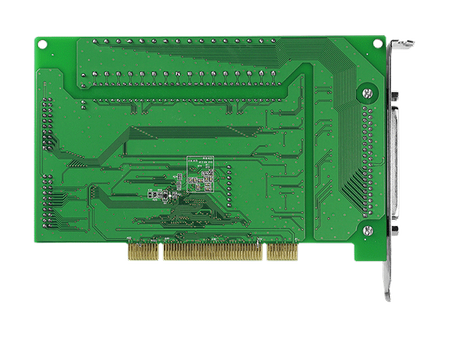

Karta uniwersalna PCI PISO-730U obsługuje magistralę PCI 3.3 V/5 V. Karty PISO-730U oferują 32 izolowane kanały cyfrowe I/O (16 x DI i 16 x DO) oraz 32 kanały cyfrowe I/O na poziomie TTL (16 x DI i 16 x DO). Zarówno izolowane kanały DI, jak i DO wykorzystują krótką ścieżkę optyczną do przesyłania sygnału elektrycznego między elementami obwodu, zapewniając izolację elektryczną. Przy izolacji 3750 Vrms, kanały DIO umożliwiają całkowite odizolowanie sygnałów wejściowych, co zapobiega powstawaniu pętli masy i chroni komputer przed szkodliwymi napięciami. Każde wyjście DO wyposażono w tranzystor Darlingtona (NPN) oraz zintegrowaną diodę tłumiącą dla obciążenia indukcyjnego. Wyjścia otwarty kolektor (kanały DO) są zazwyczaj używane do powiadamiania alarmowego i ostrzegawczego, sterowania sygnałami, sterowania zewnętrznymi obwodami wymagającymi wyższego poziomu napięcia oraz transmisji sygnałów itp.
Karty PISO-730U wyposażono również w przełącznik ID karty na pokładzie. Użytkownicy mogą ustawić ID karty, a następnie rozpoznać kartę według ID za pomocą oprogramowania, gdy używane są dwie lub więcej kart w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. Dostarczane są biblioteki DLL i kontrolki Active X wraz z programami przykładowymi w różnych językach, w tym Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo tworzyć własne aplikacje.
Karty PISO-730U wyposażono również w przełącznik ID karty na pokładzie. Użytkownicy mogą ustawić ID karty, a następnie rozpoznać kartę według ID za pomocą oprogramowania, gdy używane są dwie lub więcej kart w jednym komputerze.
Karty obsługują różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. Dostarczane są biblioteki DLL i kontrolki Active X wraz z programami przykładowymi w różnych językach, w tym Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo tworzyć własne aplikacje.
Zastosowania
- Automatyka przemysłowa
- Testy produktów
- Automatyka laboratoryjna
Akcesoria

Parametry techniczne:
Product Range: | PCI Digital I/O |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 16 (Isolated) + 16 (Non-isolated) |
Wejście cyfrowe: Typ: | Prawo Kontakt ,
Isolated: Photocoupler ,
Non-isolated: 5V/TTL |
Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
Wejście cyfrowe: ON Poziom napięcia: | Wet: 9 ~ 24 V (Min. 7 V; Max. 30 V) ,
TTL: 2.0 V Min. |
Wejście cyfrowe: OFF Poziom napięcia: | Wet: 0 ~ 1 V ,
TTL: 0.8 V Max. |
Wejście cyfrowe: Szybkość reakcji: | 4 kHz (Typical) (Isolated) ,
1.0 MHz (Typical) (Non-isolate) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wejście cyfrowe: Izolacja: | 3750 Vrms (Isolated) |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 16 (Isolated) + 16 (Non-isolated ) |
Wyjście cyfrowe: Typ: | Isolated: Open Collector ,
Non-isolated: 5V/TTL |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Napięcie obciążenia: | Non-isolated: ,
Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
Wyjście cyfrowe: Prąd obciążenia: | +30 V for each channel @ 100% duty (Isolated) ,
Sink: 2.4 mA @ 0.8 V (Non-isolated) ,
Source: 0.8 mA @ 2.0 V (Non-isolated) |
Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (Typical) (Isolated) ,
1.0 MHz (Typical) (Non-isolate) |
Wyjście cyfrowe: Izolacja: | 3750 Vrms (Isolated) |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 600 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 105 x 180 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
