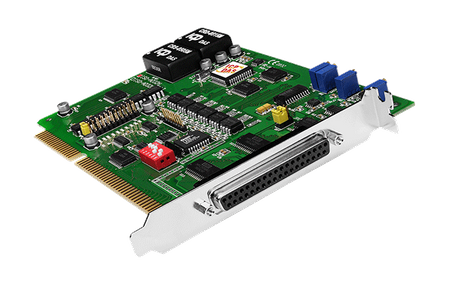

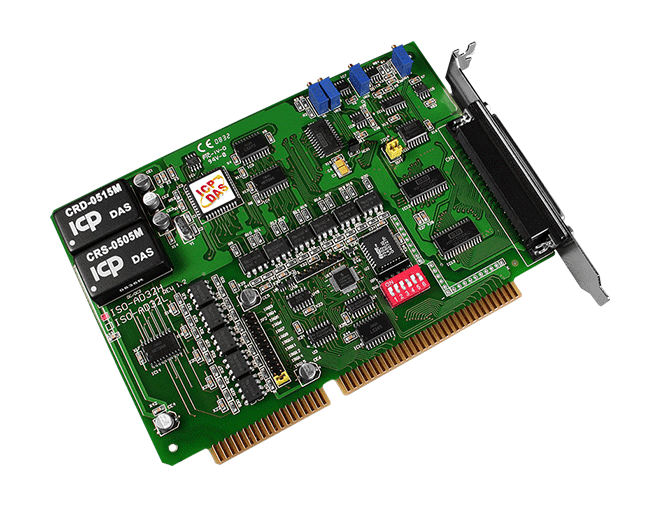

ISO-AD32L/S - End of Life

  • Karta AI z izolacją, ISA Bus, 200 kS/s, 32-kanałowa, 12-bitowa (1 K słów FIFO). Zawiera płytę terminalową DN-37 oraz jeden kabel D-Sub CA-3710.
  • ISO-AD32L/S - End of Life
  • ISO-AD32L/S - End of Life
  • ISO-AD32L/S - End of Life

Główne cechy

  • Wbudowany konwerter DC/DC z izolacją 1000 VDC
  • 32 wejścia niesymetryczne lub 16 różnicowych, ochrona izolacją fotoelektryczną 5000 Vrms
  • Maksymalna częstotliwość próbkowania 200 kHz, 12-bitowa rozdzielczość
  • Wbudowana pamięć FIFO o pojemności 1 KB
  • Automatyczne skanowanie kanałów / wzmocnienia
  • Programowanie za pomocą zestawu komend
  • Bezprzerwowa konwersja A/D

Wprowadzenie

ISO-AD32H/L (H dla wysokiego wzmocnienia / L dla niskiego wzmocnienia) jest kartą A/D typu bus z izolacją 12-bitową dla komputerów kompatybilnych z PC/AT. Wejścia izolowane mogą działać z napięciem wspólnym do 500 Vrms. Model ISO-AD32H/L posiada przetwornik analogowo-cyfrowy o rozdzielczości 12-bitów i częstotliwości 200 kHz, wbudowany bufor FIFO o pojemności 1 KB, 32 wejścia niesymetryczne lub 16 różnicowych kanałów AI. AI umożliwia automatyczne skanowanie kanałów / wzmocnienia. Ta karta obsługuje konwersję A/D bez przerw przy częstotliwości próbkowania 200 kHz dla pojedynczego kanału lub 100 kHz dla skanowania kanałów. Dzięki "Hands-Off" design wszystkie parametry karty (wybór kanału, wzmocnienie, typ wejścia, tryb pracy) mogą być wykonywane za pomocą oprogramowania. Po zainstalowaniu, nie wymaga już dalszej opieki. Innowacyjny design karty eliminuje wiele wad tradycyjnych kart A/D z izolacją, takich jak: 1. Zwiększona szybkość, do 200 kHz 2. Programowalna częstotliwość próbkowania 3. Wbudowany bufor FIFO obsługujący konwersję A/D bez przerw, działający dobrze w środowisku NT i 95 4. Możliwość implementacji wysokiego wejścia kanałów w pół wielkości.

Zastosowania

  • Przejęcie danych
  • Analiza przebiegów
  • Operacje w trudnych warunkach środowiskowych
  • Izolacja sygnałów
pixel
Parametry techniczne:
Product Range:
ISA Multi-function
HARDWARE
Hardware: Connector:
Female DB37 x 1
Wejście analogowe
Wejście analogowe: Kanały:
32 single-ended
Wejście analogowe: Zakres:
Gain: 0.5,1, 2, 4, 8
,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V
,
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V
Wejście analogowe: Rozdzielczość:
12-bit
Wejście analogowe: Dokładność:
0.01% of FSR ±1 LSB @ 25 °C, ± 10 V
Wejście analogowe: Częstotliwość próbkowania:
200 kS/s. Max.
Analog Input: Input Impedance:
10 MΩ/6 Pf
Wejście analogowe: Ochrona przed przepięciem:
Ciągły ±35 Vp-p
Analog Input: Zero Drift:
±25 ppm/°C of FSR
Analog Input: FIFO Size:
1024 samples
Wejście analogowe: Tryb wyzwalania:
Software, Pacer, External
Wejście analogowe: Transfer danych:
Sondaż
Magistrala PC
Magistrala PC: Typ:
ISA
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
850 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
122 x 173 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
End of Life
