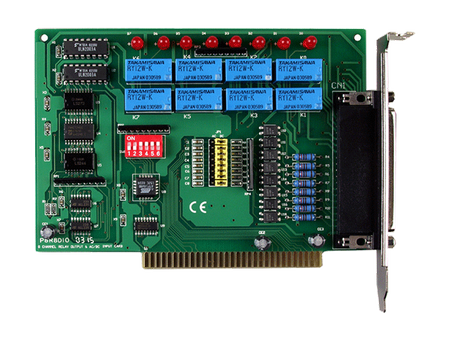

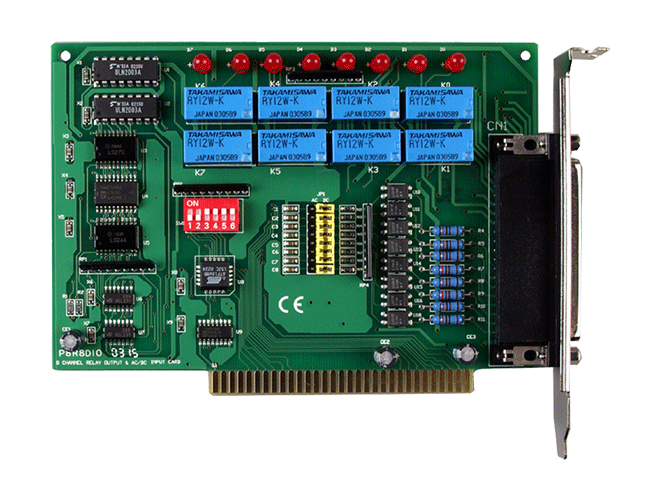

P8R8DIO

  • Karta ISA – 8 izolowanych wejść analogowych i 8 wyjść przekaźnikowych (4x SPDT + 4x SPST). W zestawie 1x złącze CA-4002.
  • P8R8DIO

Karta ISA – 8 izolowanych wejść analogowych i 8 wyjść przekaźnikowych (4x SPDT + 4x SPST). W zestawie 1x złącze CA-4002.


Features

  • Relay output Channel
  • Optically isolated digital input channels
  • AC/DC signal input; AC signal input with filter
  • Connector pin assignment is compatible to 725 series
  • Power Requirements:
    200 mA @ +5 V (max.);
    260 mA @ +12 V (max.)
  • LED indicator for each relay output state

Specifications

  • Digital Input

    • Isolation Voltage: 5000 Vrms (Channel-Channel & Channel-Ground)
    • Channels: 8
    • Compatibility: Non-polarized OPTO-isolated
    • Input Voltage:
      Logic 0: 0 ~ 1 VAC/VDC
      Logic 1: 5 ~ 24 VAC/VDC
    • Input Impedance: 1.2 KΩ, 0.5 W
    • Response Speed:
      With filter: 0.05 kHz
      Without filter: 0.045 MHz

  • Relay Output

    • Channels: 8
    • Relay Type: 4 SPDT / 4 SPST
    • Contact Rating:
      0.3 A @ 120 Vac/Vdc
      1 A @ 30 Vdc
    • Operate Time: 5 ms (typical)
    • Release Time: 5 ms (typical)
    • Insulation Resistance: 100 MΩ
    • Life:
      Mechanical: 100,000 ops. (min.)
      Electrical: 100,000 at 1 A @ 30 V, resistive

  • General

    • Bus Type: ISA
    • I/O Connector: Female DB37 x 1
    • Dimensions (L x W x D): 150 x 97 x 22 mm
    • Power Consumption:
      160 mA @ +5 V (max.)
      150 mA @ +12 V (max.)
    • Operating Temperature: 0 ~ +60°C
    • Storage Temperature: -20 ~ +70°C
    • Humidity: 5 ~ 85% RH, non-condensing

Ordering Information

  • P8R8DIO CR – 8-channel Isolated D/I and Relay Output (RoHS)
    Includes one CA-4002 D-Sub connector.

Optional Accessories

  • CA-3710 – DB-37 Male-Male D-sub cable 1 M (Cable for Daughter Board(45°))

  • CA-3710D – DB-37 Male-Male D-sub cable 1M (Cable for Daughter Board(180°))

  • CA-3710DM – DB-37 Male-Male Cable, 1.0 M, 180°. (RoHS)

  • CA-3730DM – DB-37 Male-Male Cable, 3.0 M, 180°. (RoHS)

  • CA-3750DM – DB-37 Male-Male Cable, 5.0 M, 180°. (RoHS)

  • CA-4002 – 37-pin Male D-sub connector with plastic cover

  • DB-37 – Directly connect signal to D-sub 37-pin connector

  • DN-37 – DIN Rail Mounting 37-pin Connector
