Główne cechy
- Kanały wyjściowe przekaźników
- Izolowane kanały DI
- Wejście sygnału AC/DC; wejście sygnału AC z filtrem
- Przypisanie pinów złącza kompatybilne z serią 725
- Wymagania dotyczące zasilania: 200 mA przy +5 V (max.); 260 mA przy +12 V (max.)
- Wskaźnik LED dla każdego stanu wyjścia przekaźnika
Wprowadzenie

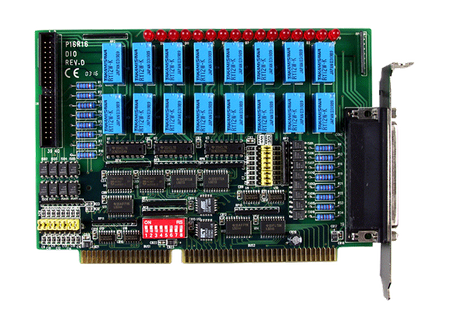

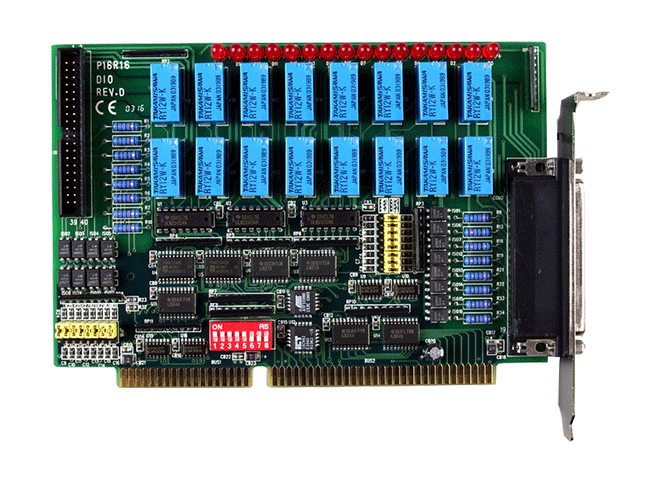

P16R16 DIO to 16-kanałowy izolowany DI i 16-kanałowa przekaźnikowa karta wyjściowa zaprojektowana do aplikacji kontrolnych i pomiarowych. Ta karta interfejsu może być łatwo zainstalowana w dowolnym komputerze PC/AT/XT. P8R8 DIO dostarcza 16 elektromechanicznych wyjść przekaźnikowych i 16 izolowanych wejść. P16R16 DIO posiada dwa 37-pinowe złącza D-Sub i jego funkcja jest równoważna dwóm P8R8DIO.
Zastosowania
- Automatyzacja fabryk
- Testy produktów
- Automatyzacja laboratoriów
- Kontrola bezpieczeństwa
Parametry techniczne:
| Product Range: | ISA Digital I/O |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| Wejście cyfrowe: OFF Poziom napięcia: | AC/DC 0 ~ 1 V |
| Wejście cyfrowe: Szybkość reakcji: | Without Filter: 45 kHz (Typical) ,
With Filter: 0.05 kHz(Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 5000 Vrms |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 16 |
| Wyjście przekaźnikowe: Typ: | 8 SPDT, 8 SPST |
| Relay Output: Contact Rating: | AC/DC:120 V@0.3 A ,
DC: 30 V@1 A |
| Relay Output: Operate Time: | 5 ms (Typical) |
| Relay Output: Release Time: | 5 ms (Typical) |
| Relay Output: Electrical Endurance: | 100,000 ops. |
| Relay Output: Mechanical Endurance: | 100,000 ops. |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 200 mA @ +5 V ,
260 mA @ +12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 121 x 175 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
